Интерференционное моделирование

Этот пример показывает, что моделирование интерференции в наклоне передает ссылку спутниковой связи по каналу с помощью Communications Toolbox™.

Введение

Интерференция сигнала является сложением нежелательных сигналов к желаемому сигналу и является типичной проблемой во многих системах связи. Некоторые примеры интерференции:

  1. Сосуществование 5G и форм волны LTE в тех же или подобных диапазонах частот приводит к одной форме волны, вмешивающейся в другую форму волны

  2. Сигналы со вторичной базовой станции, вмешивающейся в сигнал с первичной базовой станции в мобильном устройстве

  3. Нисходящая смежная спутниковая интерференция происходит, когда наземная приемная антенна получает значительные уровни сигнала от лучей смежных спутников

  4. Интерференция происходит, когда спутник получает и ретранслирует сильный восходящий сигнал от вторичной наземной станции

Моделирование таких интерференционных сценариев позволяет вам анализировать их удар на производительность системы и проектировать стратегии смягчения.

Системный Setup

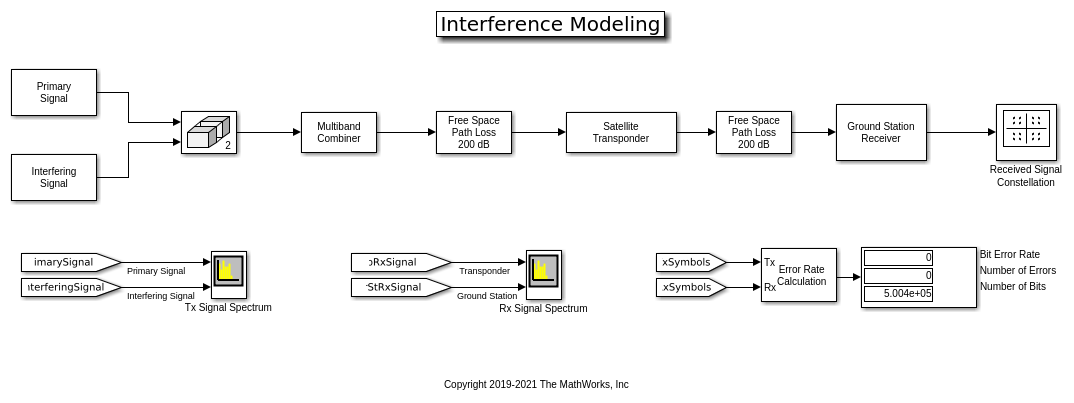

Этот пример моделирует согнутую ссылку спутниковой связи трубопроводов и иллюстрирует, как смоделировать восходящий интерференционный сценарий. Согнутая ссылка трубопровода состоит из восходящего канала с наземной станции на спутник, который действует как повторитель и передает в нисходящем направлении к другой наземной станции, не выполняя обработки битного уровня. Спутниковый транспондер получает первичный сигнал и вмешивающийся сигнал от вторичной наземной станции. Объединенный сигнал является ретрансляцией спутником, полученным и обработанным в наземной станции.

Блок Multiband Combiner обеспечивает эффективный подход, чтобы объединить основное устройство и вмешивающиеся сигналы в основной полосе. Блок Multiband Combiner интерполирует два сигнала так, чтобы получившаяся частота дискретизации сигналов не гарантировала искажения, когда сигналы будут частотой, переключенной, чтобы смоделировать интерференционный сценарий. Затем это применяет заданные сдвиги частоты на сигналы и комбинирует их в один сигнал. Блок позволяет моделировать различных сумм спектрального перекрытия, чтобы симулировать различную серьезность интерференции. Для получения дополнительной информации смотрите страницу с описанием блока Multiband Combiner.

Системная симуляция

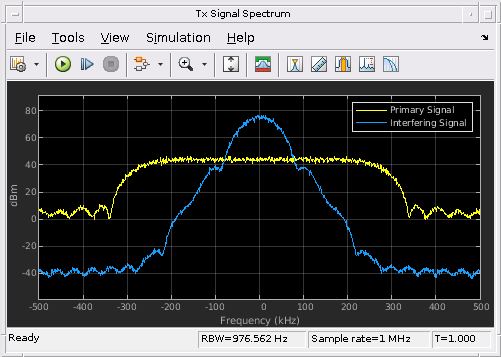

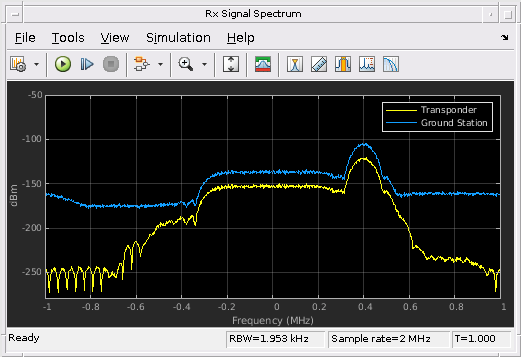

Каждый из этих двух сгенерированных модулированных сигналов имеет полосу пропускания 500 кГц, как замечено в осциллографе Спектра Сигнала Tx. Параметр смещений Частоты блока Multiband Combiner устанавливается до спектрального перекрытия модели 100 кГц. Это спектральное перекрытие замечено в Спектре Сигнала Rx, который показывает спектры сигналов, полученных в спутниковом приемнике транспондера и наземной станции.

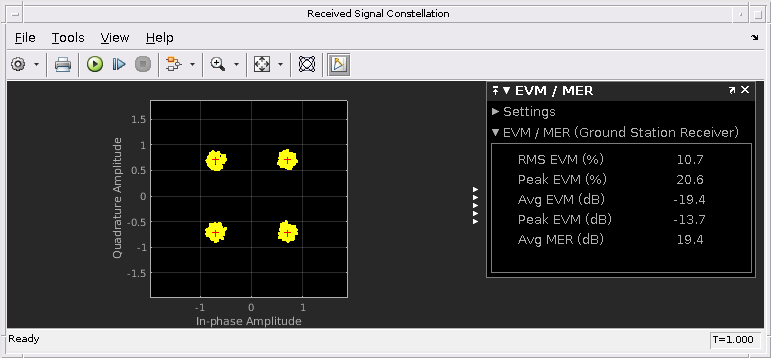

Немного коэффициента ошибок 0 показывает, что производительность системы не ухудшается этой суммой интерференции. Кроме того, Полученное Сигнальное созвездие в приемнике наземной станции хорошо кластеризируется вокруг ссылочного созвездия QPSK первичного сигнала с низкой RMS EVM.

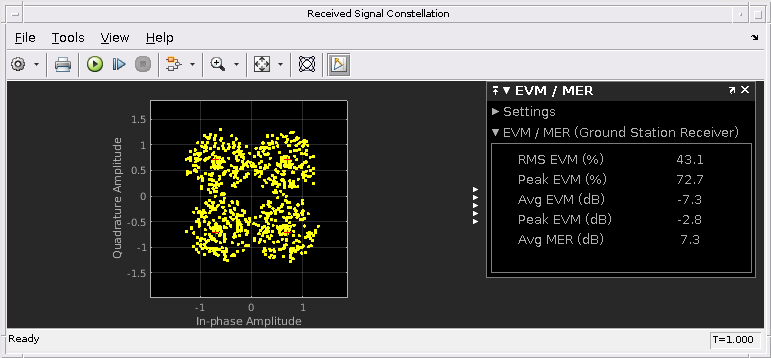

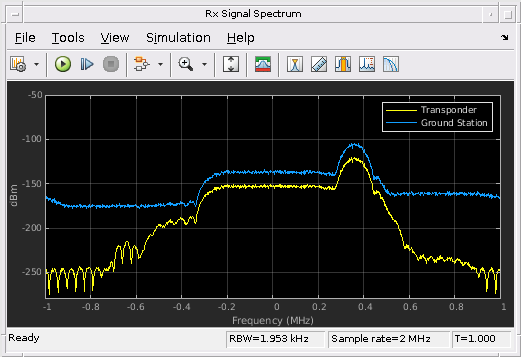

Увеличьте эффект взаимодействия путем увеличения спектрального перекрытия между двумя сигналами. Увеличенная интерференция ухудшает производительность системы, как замечено по ненулевой частоте ошибок по битам и более распространенному полученному сигнальному созвездию с более высокой RMS EVM.

Итоговое и дальнейшее исследование

Этот пример иллюстрирует метод к интерференции сигнала модели, которая распространена во многих системах радиосвязей. Блок Multiband Combiner охватывает необходимую обработку интерполяции, сдвига частоты и объединения сигнала, требуемого симулировать различные интерференционные сценарии. Другие способы исследовать интерференцию с этой моделью включают:

  1. Используя сгенерированные модулированные сигналы с различными полосами пропускания

  2. Активация и деактивация интерференции с помощью переключателя в 'Вмешивающейся' подсистеме Сигнала

  3. Моделирование больше чем двух сгенерированных модулированных сигналов и больше чем одного вмешивающегося сигнала

  4. Моделирование различных сумм интерференции путем установки параметров блока Signal Aggregator соответственно

  5. Моделирование различных подходов, чтобы минимизировать удар интерференции в спутниковом приемнике транспондера и наземной станции

Экспериментируйте с блоком Multiband Combiner и возможно измените обработку, необходимую для конкретного интерференционного сценария. Когда Выходной параметр опций частоты дискретизации устанавливается на 'Auto', блок Multiband Combiner интерполирует входные сигналы, таким образом, что содержимое частоты исходных сигналов не искажено после того, как они - переключенная частота. Можно также интерполировать входные сигналы основной полосы к уровню, которого вы желаете перед использованием блока Multiband Combiner и устанавливаете Выходной параметр опций частоты дискретизации, чтобы 'Задать через свойство', установила Выходная частота дискретизации на то же значение как 'Входная частота дискретизации', которая выключит встроенную интерполяцию. Этот пример использует два сигнала, но блок может обработать любое количество входных сигналов, если они конкатенированы в матрицу.

Многополосный пример Генерации Сигнала иллюстрирует comm.MultibandCombiner Система object™, чтобы выполнить подобную обработку как блок Multiband Combiner в MATLAB®.

Смотрите Смежный и пример Интерференции Co-канала, чтобы смоделировать эффекты смежных и интерференции co-канала на сигнале.
