hsvplot
Постройте сингулярные значения Ганкеля и возвратите указатель графика
Синтаксис
hsvplot(sys)
hsvplot(AX,sys,...)
hsvplot(...,numOpts,plotOpts)
h = hsvplot(___)
Описание
hsvplot(sys) строит сингулярные значения Ганкеля (HSVs) модели LTI sys. Смотрите balred для получения дополнительной информации о значении и цели сингулярных значений Ганкеля. Сингулярные значения Ганкеля для устойчивых и нестабильных режимов sys отображены синим и красным цветом, соответственно. Модели уменьшаемого порядка различных порядков могут быть получены путем отбрасывания состояний, сопоставленных с самым маленьким HSVs. hsvplot также показывает максимальную ошибку приближения в зависимости от порядка приближения (количество состояний в модели уменьшаемого порядка).
hsvplot(AX,sys,...) присоединяет график к осям AX.
hsvplot(...,numOpts,plotOpts) задает дополнительные опции для вычисления и графического вывода результатов. Использование balredOptions создать numOpts и hsvoptions создать plotOpts.
h = hsvplot(___) возвращается график обрабатывают h к графику сингулярного значения Ганкеля. Можно использовать этот указатель, чтобы настроить график с getoptions и setoptions команды. Смотрите hsvoptions для списка некоторых доступных опций графика.
Примеры
Установите свойства в HSV-графике
Используйте hsvplot создать график сингулярного значения Ганкеля и настроенные свойства графика.
Создайте набор опций для hsvplot это устанавливает Yscale свойство и размер шрифта заголовка.
P = hsvoptions;
P.YScale = 'linear';

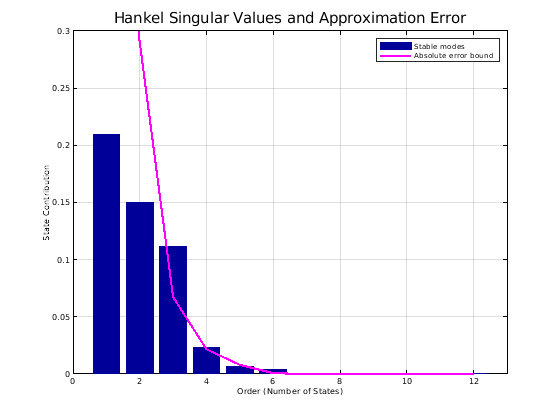

P.Title.FontSize = 14;Используйте набор опций, чтобы сгенерировать HSV-график. Отметьте линейную шкалу оси Y в графике.
h = hsvplot(rss(12),P);

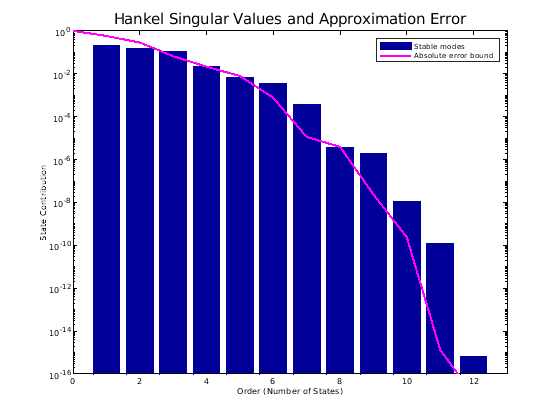

hsvplot возвращает указатель графика. Можно использовать указатель графика, чтобы изменить свойства существующего графика. Например, переключитесь на логарифмическую шкалу и выключите сетку.
setoptions(h,'Yscale','log','Grid','Off')
Советы
Оба
balredиhsvplotсгенерируйте графики сингулярного значения Ганкеля.hsvplotполезно, когда это необходимо, чтобы настроить свойства вашего графика, такие как пределы по осям, шкала и стили метки. Использованиеhsvoptionsсhsvplotзадавать свойства для вашего графика. Для получения информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики.
Смотрите также
balred | balredOptions | getoptions | hsvoptions | setoptions
