Дефектное обнаружение
В этом примере показано, как развернуть пользовательскую обученную серийную сеть, чтобы обнаружить дефекты в объектах, таких как шестиугольные гайки. Пользовательские сети были обучены при помощи передачи обучения. Передача обучения обычно используется в применении глубокого обучения. Можно взять предварительно обученную сеть и использовать ее в качестве начальной точки, чтобы изучить новую задачу. Подстройка сети с передачей обучения обычно намного быстрее и легче, чем обучение сети со случайным образом инициализированными весами с нуля. Можно быстро передать изученные функции новой задаче с помощью меньшего числа учебных сигналов. Этот пример использует две обученных серийных сети, trainedDefNet.mat и trainedBlemDetNet.mat.
Необходимые условия
Комплект разработчика Xilinx ZCU102 SoC
HDL глубокого обучения пакет Toolbox™Support для FPGA Xilinx и SoC
Deep Learning Toolbox™
Deep Learning HDL Toolbox™
Загрузите предварительно обученные сети
Загрузите пользовательскую предварительно обученную серийную сеть trainedDefNet.
if ~isfile('trainedDefNet.mat') url = 'https://www.mathworks.com/supportfiles/dlhdl/trainedDefNet.mat'; websave('trainedDefNet.mat',url); end net1 = load('trainedDefNet.mat'); snet_defnet = net1.custom_alexnet
snet_defnet =
SeriesNetwork with properties:
Layers: [25×1 nnet.cnn.layer.Layer]
InputNames: {'data'}
OutputNames: {'output'}
Анализируйте сеть. analyzeNetwork отображает интерактивный график сетевой архитектуры и таблицу, содержащую информацию о слоях сети.
analyzeNetwork(snet_defnet)
Загрузите сеть snet_blemdetnet.
if ~isfile('trainedBlemDetNet.mat') url = 'https://www.mathworks.com/supportfiles/dlhdl/trainedBlemDetNet.mat'; websave('trainedBlemDetNet.mat',url); end net2 = load('trainedBlemDetNet.mat'); snet_blemdetnet = net2.convnet
snet_blemdetnet =
SeriesNetwork with properties:
Layers: [12×1 nnet.cnn.layer.Layer]
InputNames: {'imageinput'}
OutputNames: {'classoutput'}
Анализируйте сеть. analyzeNetwork отображает интерактивный график сетевой архитектуры и таблицу, содержащую информацию о слоях сети.
analyzeNetwork(snet_blemdetnet)
Создайте целевой объект
Создайте целевой объект, который имеет пользовательское имя для вашего целевого устройства и интерфейса, чтобы соединить ваше целевое устройство к хосту - компьютеру. Интерфейсные опции являются JTAG и Ethernet. Чтобы использовать связь JTAG, установите Набор Проекта Xilinx™ Vivado™ 2020.1.
Установите Xilinx Vivado toolpath.
% hdlsetuptoolpath('ToolName', 'Xilinx Vivado', 'ToolPath', 'C:\Xilinx\Vivado\2020.1\bin\vivado.bat'); hT = dlhdl.Target('Xilinx','Interface','Ethernet')
hT =
Target with properties:
Vendor: 'Xilinx'
Interface: Ethernet
IPAddress: '192.168.1.101'
Username: 'root'
Port: 22
Создайте Объект Рабочего процесса для trainedDefNet Сети
Создайте объект dlhdl.Workflow класс. Задайте сеть и имя потока битов. Задайте сохраненную предварительно обученную сеть trainedDefNet как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx. Поток битов использует один тип данных.
hW = dlhdl.Workflow('Network',snet_defnet,'Bitstream','zcu102_single','Target',hT)
hW =
Workflow with properties:
Network: [1×1 SeriesNetwork]
Bitstream: 'zcu102_single'
ProcessorConfig: []
Target: [1×1 dlhdl.Target]
Скомпилируйте trainedDefNet Серийную Сеть
Запустите функцию компиляции dlhdl.Workflow объект.
hW.compile
### Compiling network for Deep Learning FPGA prototyping ...
### Targeting FPGA bitstream zcu102_single ...
### The network includes the following layers:
1 'data' Image Input 128×128×1 images with 'zerocenter' normalization (SW Layer)
2 'conv1' Convolution 96 11×11×1 convolutions with stride [4 4] and padding [0 0 0 0] (HW Layer)
3 'relu1' ReLU ReLU (HW Layer)
4 'norm1' Cross Channel Normalization cross channel normalization with 5 channels per element (HW Layer)
5 'pool1' Max Pooling 3×3 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
6 'conv2' Grouped Convolution 2 groups of 128 5×5×48 convolutions with stride [1 1] and padding [2 2 2 2] (HW Layer)
7 'relu2' ReLU ReLU (HW Layer)
8 'norm2' Cross Channel Normalization cross channel normalization with 5 channels per element (HW Layer)
9 'pool2' Max Pooling 3×3 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
10 'conv3' Convolution 384 3×3×256 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
11 'relu3' ReLU ReLU (HW Layer)
12 'conv4' Grouped Convolution 2 groups of 192 3×3×192 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
13 'relu4' ReLU ReLU (HW Layer)
14 'conv5' Grouped Convolution 2 groups of 128 3×3×192 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
15 'relu5' ReLU ReLU (HW Layer)
16 'pool5' Max Pooling 3×3 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
17 'fc6' Fully Connected 4096 fully connected layer (HW Layer)
18 'relu6' ReLU ReLU (HW Layer)
19 'drop6' Dropout 50% dropout (HW Layer)
20 'fc7' Fully Connected 4096 fully connected layer (HW Layer)
21 'relu7' ReLU ReLU (HW Layer)
22 'drop7' Dropout 50% dropout (HW Layer)
23 'fc8' Fully Connected 2 fully connected layer (HW Layer)
24 'prob' Softmax softmax (SW Layer)
25 'output' Classification Output crossentropyex with classes 'ng' and 'ok' (SW Layer)
3 Memory Regions created.
Skipping: data
Compiling leg: conv1>>pool5 ...
Compiling leg: conv1>>pool5 ... complete.
Compiling leg: fc6>>fc8 ...
Compiling leg: fc6>>fc8 ... complete.
Skipping: prob
Skipping: output
Creating Schedule...
.......
Creating Schedule...complete.
Creating Status Table...
......
Creating Status Table...complete.
Emitting Schedule...
......
Emitting Schedule...complete.
Emitting Status Table...
........
Emitting Status Table...complete.
### Allocating external memory buffers:
offset_name offset_address allocated_space
_______________________ ______________ _________________
"InputDataOffset" "0x00000000" "8.0 MB"
"OutputResultOffset" "0x00800000" "4.0 MB"
"SchedulerDataOffset" "0x00c00000" "4.0 MB"
"SystemBufferOffset" "0x01000000" "28.0 MB"
"InstructionDataOffset" "0x02c00000" "4.0 MB"
"ConvWeightDataOffset" "0x03000000" "12.0 MB"
"FCWeightDataOffset" "0x03c00000" "84.0 MB"
"EndOffset" "0x09000000" "Total: 144.0 MB"
### Network compilation complete.
ans = struct with fields:
weights: [1×1 struct]
instructions: [1×1 struct]
registers: [1×1 struct]
syncInstructions: [1×1 struct]
Поток битов программы на FPGA и Веса Сети Загрузки
Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA и отображает сообщения о ходе выполнения и время, которое требуется, чтобы развернуть сеть.
hW.deploy
### Programming FPGA Bitstream using Ethernet... Downloading target FPGA device configuration over Ethernet to SD card ... # Copied /tmp/hdlcoder_rd to /mnt/hdlcoder_rd # Copying Bitstream hdlcoder_system.bit to /mnt/hdlcoder_rd # Set Bitstream to hdlcoder_rd/hdlcoder_system.bit # Copying Devicetree devicetree_dlhdl.dtb to /mnt/hdlcoder_rd # Set Devicetree to hdlcoder_rd/devicetree_dlhdl.dtb # Set up boot for Reference Design: 'AXI-Stream DDR Memory Access : 3-AXIM' Downloading target FPGA device configuration over Ethernet to SD card done. The system will now reboot for persistent changes to take effect. System is rebooting . . . . . . ### Programming the FPGA bitstream has been completed successfully. ### Loading weights to Conv Processor. ### Conv Weights loaded. Current time is 16-Dec-2020 16:16:31 ### Loading weights to FC Processor. ### 20% finished, current time is 16-Dec-2020 16:16:32. ### 40% finished, current time is 16-Dec-2020 16:16:32. ### 60% finished, current time is 16-Dec-2020 16:16:33. ### 80% finished, current time is 16-Dec-2020 16:16:34. ### FC Weights loaded. Current time is 16-Dec-2020 16:16:34

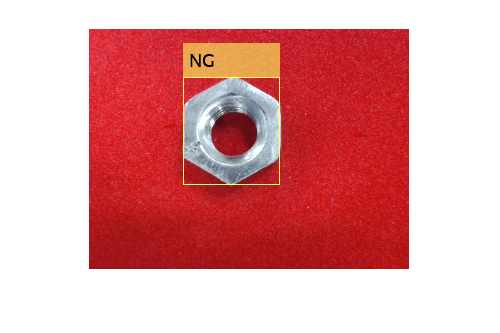

Запустите предсказание для одного изображения
Загрузите изображение от присоединенного testImages папка и изменяет размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений. Запустите предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.
wi = uint32(320); he = uint32(240); ch = uint32(3); filename = fullfile(pwd,'ng1.png'); img=imread(filename); img = imresize(img, [he, wi]); img = mat2ocv(img); % Extract ROI for preprocessing [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img); % Row-major to column-major conversion imgPacked2 = zeros([128,128,4],'uint8'); for c = 1:4 for i = 1:128 for j = 1:128 imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1); end end end % Classify detected nuts by using CNN scores = zeros(2,4); for i = 1:num [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on'); end
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 12231156 0.05560 1 12231156 18.0
conv1 414021 0.00188
norm1 172325 0.00078
pool1 56747 0.00026
conv2 654112 0.00297
norm2 119403 0.00054
pool2 43611 0.00020
conv3 777446 0.00353
conv4 595551 0.00271
conv5 404425 0.00184
pool5 17831 0.00008
fc6 1759699 0.00800
fc7 7030188 0.03196
fc8 185672 0.00084
* The clock frequency of the DL processor is: 220MHz
Iori = reshape(Iori, [1, he*wi*ch]);
bbox = reshape(bbox, [1,16]);
scores = reshape(scores, [1, 8]);
% Insert an annotation for postprocessing
out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);
sz = [he wi ch];
out = ocv2mat(out,sz);
imshow(out)
Создайте объект рабочего процесса для trainedBlemDetNet Сеть
Создайте объект dlhdl.Workflow класс. Задайте сеть и имя потока битов. Задайте сохраненную предварительно обученную сеть trainedblemDetNet как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx. Поток битов использует один тип данных.
hW = dlhdl.Workflow('Network',snet_blemdetnet,'Bitstream','zcu102_single','Target',hT)
hW =
Workflow with properties:
Network: [1×1 SeriesNetwork]
Bitstream: 'zcu102_single'
ProcessorConfig: []
Target: [1×1 dlhdl.Target]
Скомпилируйте trainedBlemDetNet Серийную Сеть
Запустите функцию компиляции dlhdl.Workflow объект.
hW.compile
### Compiling network for Deep Learning FPGA prototyping ...
### Targeting FPGA bitstream zcu102_single ...
### The network includes the following layers:
1 'imageinput' Image Input 128×128×1 images with 'zerocenter' normalization (SW Layer)
2 'conv_1' Convolution 20 5×5×1 convolutions with stride [1 1] and padding [0 0 0 0] (HW Layer)
3 'relu_1' ReLU ReLU (HW Layer)
4 'maxpool_1' Max Pooling 2×2 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
5 'crossnorm' Cross Channel Normalization cross channel normalization with 5 channels per element (HW Layer)
6 'conv_2' Convolution 20 5×5×20 convolutions with stride [1 1] and padding [0 0 0 0] (HW Layer)
7 'relu_2' ReLU ReLU (HW Layer)
8 'maxpool_2' Max Pooling 2×2 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
9 'fc_1' Fully Connected 512 fully connected layer (HW Layer)
10 'fc_2' Fully Connected 2 fully connected layer (HW Layer)
11 'softmax' Softmax softmax (SW Layer)
12 'classoutput' Classification Output crossentropyex with classes 'ng' and 'ok' (SW Layer)
3 Memory Regions created.
Skipping: imageinput
Compiling leg: conv_1>>maxpool_2 ...
Compiling leg: conv_1>>maxpool_2 ... complete.
Compiling leg: fc_1>>fc_2 ...
Compiling leg: fc_1>>fc_2 ... complete.
Skipping: softmax
Skipping: classoutput
Creating Schedule...
.......
Creating Schedule...complete.
Creating Status Table...
......
Creating Status Table...complete.
Emitting Schedule...
......
Emitting Schedule...complete.
Emitting Status Table...
........
Emitting Status Table...complete.
### Allocating external memory buffers:
offset_name offset_address allocated_space
_______________________ ______________ ________________
"InputDataOffset" "0x00000000" "8.0 MB"
"OutputResultOffset" "0x00800000" "4.0 MB"
"SchedulerDataOffset" "0x00c00000" "4.0 MB"
"SystemBufferOffset" "0x01000000" "28.0 MB"
"InstructionDataOffset" "0x02c00000" "4.0 MB"
"ConvWeightDataOffset" "0x03000000" "4.0 MB"
"FCWeightDataOffset" "0x03400000" "36.0 MB"
"EndOffset" "0x05800000" "Total: 88.0 MB"
### Network compilation complete.
ans = struct with fields:
weights: [1×1 struct]
instructions: [1×1 struct]
registers: [1×1 struct]
syncInstructions: [1×1 struct]
Поток битов программы на FPGA и Веса Сети Загрузки
Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA и отображает сообщения о ходе выполнения и время, которое требуется, чтобы развернуть сеть.
hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA. ### Loading weights to Conv Processor. ### Conv Weights loaded. Current time is 16-Dec-2020 16:16:47 ### Loading weights to FC Processor. ### 50% finished, current time is 16-Dec-2020 16:16:48. ### FC Weights loaded. Current time is 16-Dec-2020 16:16:48

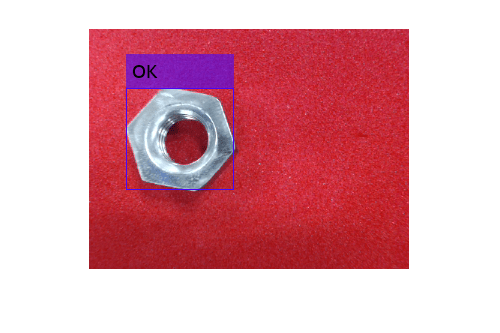

Запустите предсказание для одного изображения
Загрузите изображение от присоединенного testImages папка и изменяет размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений. Запустите предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.
wi = uint32(320); he = uint32(240); ch = uint32(3); filename = fullfile(pwd,'ok1.png'); img=imread(filename); img = imresize(img, [he, wi]); img = mat2ocv(img); % Extract ROI for preprocessing [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img); % Row-major to column-major conversion imgPacked2 = zeros([128,128,4],'uint8'); for c = 1:4 for i = 1:128 for j = 1:128 imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1); end end end % classify detected nuts by using CNN scores = zeros(2,4); for i = 1:num [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on'); end
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 4892622 0.02224 1 4892622 45.0
conv_1 467921 0.00213
maxpool_1 188086 0.00085
crossnorm 159500 0.00072
conv_2 397561 0.00181
maxpool_2 41455 0.00019
fc_1 3614625 0.01643
fc_2 23355 0.00011
* The clock frequency of the DL processor is: 220MHz
Iori = reshape(Iori, [1, he*wi*ch]);
bbox = reshape(bbox, [1,16]);
scores = reshape(scores, [1, 8]);
% Insert annotation for postprocessing
out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);
sz = [he wi ch];
out = ocv2mat(out,sz);
imshow(out)
Квантуйте и разверните trainedBlemDetNet Сеть
trainedBlemDetNet сеть улучшает производительность к 45 кадрам в секунду. Целевая эффективность развернутой сети составляет 100 кадров в секунду при пребывании в пределах целевого бюджета на использование ресурса. Бюджет на использование ресурса учитывает параметры, такие как емкость памяти и встроенный IO. В то время как можно увеличить бюджет на использование ресурса путем выбора большей платы, выполнение так увеличивает стоимость. Вместо этого улучшайте развернутую производительность сети и останьтесь в пределах бюджета на использование ресурса путем квантования сети. Квантуйте и разверните trainedBlemDetNet сеть.
Загрузите набор данных как datastore изображений. imageDatastore помечает изображения на основе имен папок и хранит данные. Разделите данные на наборы данных калибровки и валидации. Используйте 50% изображений для калибровки и 50% изображений для валидации. Ускорьте процесс калибровки и валидации при помощи подмножества наборов калибровки и валидации изображений.
if ~isfile('dataSet.zip') url = 'https://www.mathworks.com/supportfiles/dlhdl/dataSet.zip'; websave('dataSet.zip',url); end unzip('dataSet.zip') unzip('dataset.zip') imageData = imageDatastore(fullfile('dataset'),... 'IncludeSubfolders',true,'FileExtensions','.PNG','LabelSource','foldernames'); [calibrationData, validationData] = splitEachLabel(imageData, 0.5,'randomized'); calibrationData_reduced = calibrationData.subset(1:20); validationData_reduced = validationData.subset(1:1);
Создайте квантованную сеть при помощи dlquantizer объект. Установите целевую среду выполнения на FPGA.
dlQuantObj = dlquantizer(snet_blemdetnet,'ExecutionEnvironment','FPGA')
dlQuantObj =
dlquantizer with properties:
NetworkObject: [1×1 SeriesNetwork]
ExecutionEnvironment: 'FPGA'
Используйте calibrate функционируйте, чтобы осуществить сеть при помощи демонстрационных входных параметров и собрать информацию области значений. calibrate функционируйте осуществляет сеть и собирает динамические диапазоны весов и смещений в свертке и полносвязных слоях сети и динамические диапазоны активаций во всех слоях сети. calibrate функция возвращает таблицу. Каждая строка таблицы содержит информацию об области значений для настраиваемого параметра квантованной сети.
dlQuantObj.calibrate(calibrationData_reduced)
ans=21×5 table
Optimized Layer Name Network Layer Name Learnables / Activations MinValue MaxValue
____________________________ __________________ ________________________ __________ _________
{'conv_1_Weights' } {'conv_1' } "Weights" -0.29022 0.21403
{'conv_1_Bias' } {'conv_1' } "Bias" -0.021907 0.0053595
{'conv_2_Weights' } {'conv_2' } "Weights" -0.10499 0.13732
{'conv_2_Bias' } {'conv_2' } "Bias" -0.010084 0.025773
{'fc_1_Weights' } {'fc_1' } "Weights" -0.051599 0.054506
{'fc_1_Bias' } {'fc_1' } "Bias" -0.0048897 0.0072463
{'fc_2_Weights' } {'fc_2' } "Weights" -0.071356 0.064882
{'fc_2_Bias' } {'fc_2' } "Bias" -0.062086 0.062084
{'imageinput' } {'imageinput'} "Activations" 0 255
{'imageinput_normalization'} {'imageinput'} "Activations" -184.37 241.75
{'conv_1' } {'conv_1' } "Activations" -112.18 150.51
{'relu_1' } {'relu_1' } "Activations" 0 150.51
{'maxpool_1' } {'maxpool_1' } "Activations" 0 150.51
{'crossnorm' } {'crossnorm' } "Activations" 0 113.27
{'conv_2' } {'conv_2' } "Activations" -117.79 67.125
{'relu_2' } {'relu_2' } "Activations" 0 67.125
⋮
Создайте объект the dlhdl.Workflow класс. Задайте сеть и имя потока битов. Задайте сохраненный предварительно обученный квантованный trainedblemDetNet object dlQuantObj как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx. Поток битов использует int8 тип данных.
hW = dlhdl.Workflow('Network', dlQuantObj, 'Bitstream', 'zcu102_int8','Target',hT);
Чтобы скомпилировать квантованную сеть, запустите функцию компиляции dlhdl.Workflow объект.
hW.compile('InputFrameNumberLimit',30)### Compiling network for Deep Learning FPGA prototyping ...
### Targeting FPGA bitstream zcu102_int8 ...
### The network includes the following layers:
1 'imageinput' Image Input 128×128×1 images with 'zerocenter' normalization (SW Layer)
2 'conv_1' Convolution 20 5×5×1 convolutions with stride [1 1] and padding [0 0 0 0] (HW Layer)
3 'relu_1' ReLU ReLU (HW Layer)
4 'maxpool_1' Max Pooling 2×2 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
5 'crossnorm' Cross Channel Normalization cross channel normalization with 5 channels per element (HW Layer)
6 'conv_2' Convolution 20 5×5×20 convolutions with stride [1 1] and padding [0 0 0 0] (HW Layer)
7 'relu_2' ReLU ReLU (HW Layer)
8 'maxpool_2' Max Pooling 2×2 max pooling with stride [2 2] and padding [0 0 0 0] (HW Layer)
9 'fc_1' Fully Connected 512 fully connected layer (HW Layer)
10 'fc_2' Fully Connected 2 fully connected layer (HW Layer)
11 'softmax' Softmax softmax (SW Layer)
12 'classoutput' Classification Output crossentropyex with classes 'ng' and 'ok' (SW Layer)
3 Memory Regions created.
Skipping: imageinput
Compiling leg: conv_1>>maxpool_2 ...
Compiling leg: conv_1>>maxpool_2 ... complete.
Compiling leg: fc_1>>fc_2 ...
Compiling leg: fc_1>>fc_2 ... complete.
Skipping: softmax
Skipping: classoutput
Creating Schedule...
.........
Creating Schedule...complete.
Creating Status Table...
........
Creating Status Table...complete.
Emitting Schedule...
......
Emitting Schedule...complete.
Emitting Status Table...
..........
Emitting Status Table...complete.
### Allocating external memory buffers:
offset_name offset_address allocated_space
_______________________ ______________ ________________
"InputDataOffset" "0x00000000" "16.0 MB"
"OutputResultOffset" "0x01000000" "4.0 MB"
"SchedulerDataOffset" "0x01400000" "4.0 MB"
"SystemBufferOffset" "0x01800000" "28.0 MB"
"InstructionDataOffset" "0x03400000" "4.0 MB"
"ConvWeightDataOffset" "0x03800000" "4.0 MB"
"FCWeightDataOffset" "0x03c00000" "12.0 MB"
"EndOffset" "0x04800000" "Total: 72.0 MB"
### Network compilation complete.
ans = struct with fields:
weights: [1×1 struct]
instructions: [1×1 struct]
registers: [1×1 struct]
syncInstructions: [1×1 struct]
Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA и отображает сообщения о ходе выполнения и время, которое требуется, чтобы развернуть сеть.
hW.deploy
### Programming FPGA Bitstream using Ethernet... Downloading target FPGA device configuration over Ethernet to SD card ... # Copied /tmp/hdlcoder_rd to /mnt/hdlcoder_rd # Copying Bitstream hdlcoder_system.bit to /mnt/hdlcoder_rd # Set Bitstream to hdlcoder_rd/hdlcoder_system.bit # Copying Devicetree devicetree_dlhdl.dtb to /mnt/hdlcoder_rd # Set Devicetree to hdlcoder_rd/devicetree_dlhdl.dtb # Set up boot for Reference Design: 'AXI-Stream DDR Memory Access : 3-AXIM' Downloading target FPGA device configuration over Ethernet to SD card done. The system will now reboot for persistent changes to take effect. System is rebooting .
. . . . . ### Programming the FPGA bitstream has been completed successfully. ### Loading weights to Conv Processor. ### Conv Weights loaded. Current time is 16-Dec-2020 16:18:03 ### Loading weights to FC Processor. ### FC Weights loaded. Current time is 16-Dec-2020 16:18:03
Загрузите изображение от присоединенного testImages папка и изменяет размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений. Запустите предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.
wi = uint32(320); he = uint32(240); ch = uint32(3); filename = fullfile(pwd,'ok1.png'); img=imread(filename); img = imresize(img, [he, wi]); img = mat2ocv(img); % Extract ROI for preprocessing [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img); % row-major > column-major conversion imgPacked2 = zeros([128,128,4],'uint8'); for c = 1:4 for i = 1:128 for j = 1:128 imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1); end end end % classify detected nuts by using CNN scores = zeros(2,4); for i = 1:num [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on'); end
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 1754969 0.00798 1 1754969 125.4
conv_1 271340 0.00123
maxpool_1 87533 0.00040
crossnorm 125737 0.00057
conv_2 149972 0.00068
maxpool_2 19657 0.00009
fc_1 1085683 0.00493
fc_2 14928 0.00007
* The clock frequency of the DL processor is: 220MHz
Iori = reshape(Iori, [1, he*wi*ch]);
bbox = reshape(bbox, [1,16]);
scores = reshape(scores, [1, 8]);
% Insert an annotation for postprocessing
out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);
sz = [he wi ch];
out = ocv2mat(out,sz);
imshow(out)
Чтобы протестировать это, квантованная сеть может идентифицировать, что все тесты развертывают дополнительное изображение, изменяют размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений и запустить предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.
wi = uint32(320); he = uint32(240); ch = uint32(3); filename = fullfile(pwd,'okng.png'); img=imread(filename); img = imresize(img, [he, wi]); img = mat2ocv(img); % Extract ROI for preprocessing [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img); % row-major > column-major conversion imgPacked2 = zeros([128,128,4],'uint8'); for c = 1:4 for i = 1:128 for j = 1:128 imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1); end end end % classify detected nuts by using CNN scores = zeros(2,4); for i = 1:num [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on'); end
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 1754614 0.00798 1 1754614 125.4
conv_1 271184 0.00123
maxpool_1 87557 0.00040
crossnorm 125768 0.00057
conv_2 149819 0.00068
maxpool_2 19602 0.00009
fc_1 1085664 0.00493
fc_2 14930 0.00007
* The clock frequency of the DL processor is: 220MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 1754486 0.00797 1 1754486 125.4
conv_1 271014 0.00123
maxpool_1 87662 0.00040
crossnorm 125835 0.00057
conv_2 149789 0.00068
maxpool_2 19661 0.00009
fc_1 1085505 0.00493
fc_2 14930 0.00007
* The clock frequency of the DL processor is: 220MHz
Iori = reshape(Iori, [1, he*wi*ch]);
bbox = reshape(bbox, [1,16]);
scores = reshape(scores, [1, 8]);
% Insert an annotation for postprocessing
out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);
sz = [he wi ch];
out = ocv2mat(out,sz);
imshow(out)
Квантование сети улучшает производительность от 45 кадров в секунду до 125 кадров в секунду и уменьшает развернутый сетевой размер с 88 Мбайт до 72 Мбайт.
