Открытый эксперимент

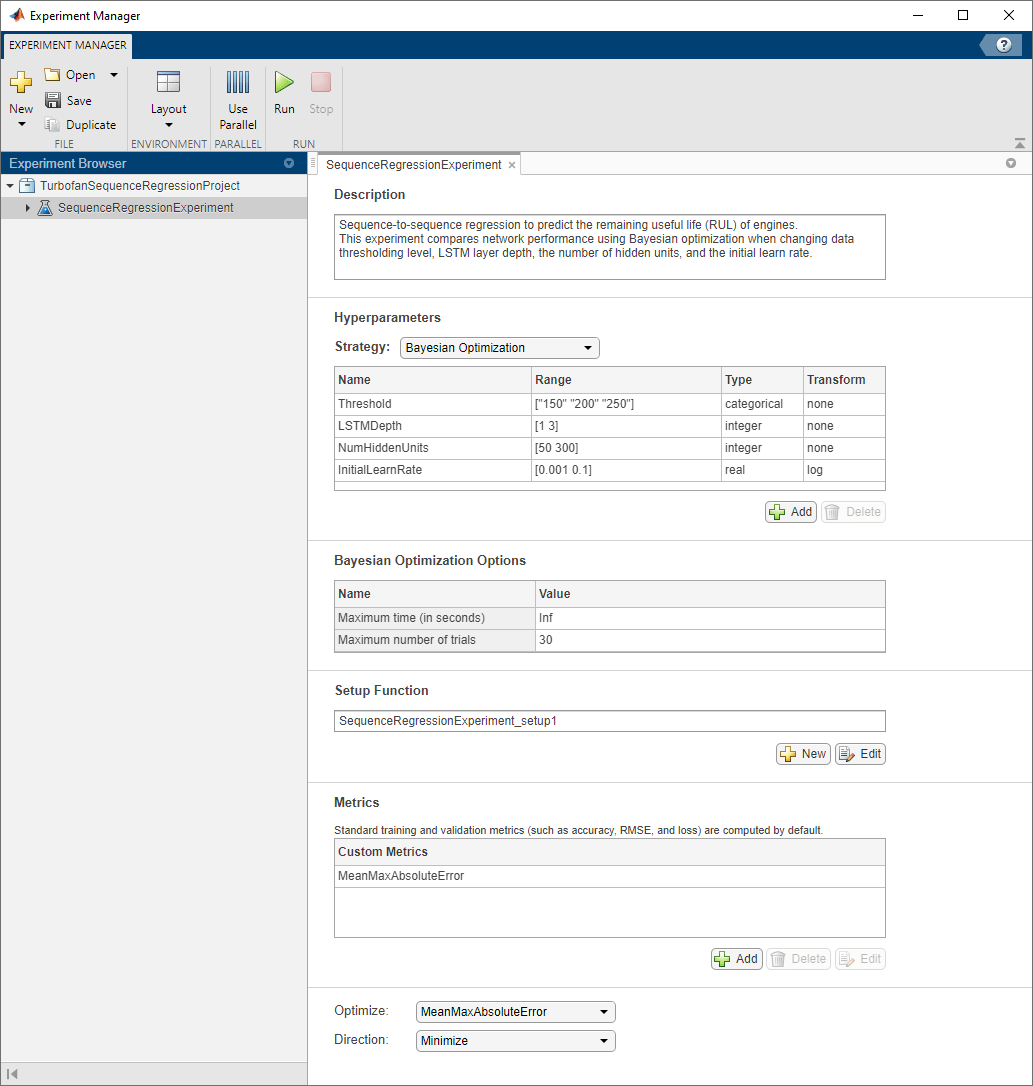

Во-первых, откройте пример. Experiment Manager загружает проект с предварительно сконфигурированным экспериментом. Чтобы открыть эксперимент, в Браузере Эксперимента, дважды кликают имя эксперимента (SequenceRegressionExperiment).

Встроенные учебные эксперименты состоят из описания, таблицы гиперпараметров, функции настройки и набора метрических функций, чтобы оценить результаты эксперимента. Эксперименты, которые используют Байесовую оптимизацию, включают дополнительные опции ограничить длительность эксперимента. Для получения дополнительной информации смотрите, Конфигурируют Встроенный Учебный Эксперимент.

Поле Description содержит текстовое описание эксперимента. В данном примере описание:

Sequence-to-sequence regression to predict the remaining useful life (RUL) of engines.
This experiment compares network performance using Bayesian optimization when changing data
thresholding level, LSTM layer depth, the number of hidden units, and the initial learn rate.

Гипертаблица параметров задает стратегию (Bayesian Optimization) и гиперзначения параметров, чтобы использовать для эксперимента. Для каждого гиперпараметра задайте эти опции:

Когда вы запускаете эксперимент, Experiment Manager ищет лучшую комбинацию гиперпараметров. Каждое испытание использует новую комбинацию гиперзначений параметров на основе результатов предыдущих испытаний. Этот пример использует эти гиперпараметры:

В соответствии с Байесовыми Опциями Оптимизации, можно задать длительность эксперимента путем ввода максимального времени (в секундах) и максимальное количество испытаний, чтобы запуститься. Чтобы лучше всего использовать степень Байесовой оптимизации, выполните по крайней мере 30 оценок целевой функции.

Функция Setup конфигурирует обучающие данные, сетевую архитектуру и опции обучения для эксперимента. Вход к функции настройки является структурой с полями от гипертаблицы параметров. Функция настройки возвращает четыре выходных параметра, которые вы используете, чтобы обучить сеть для проблем регрессии изображений. В этом примере функция настройки имеет три раздела.

dataFolder = fullfile(tempdir,"turbofan");

if ~exist(dataFolder,"dir")
    mkdir(dataFolder);
    oldDir = cd(dataFolder);
    filename = "CMAPSSData.zip";
    websave(filename,"https://ti.arc.nasa.gov/c/6/", ...
        weboptions("Timeout",Inf));
    unzip(filename,dataFolder);
    cd(oldDir);
end

filenameTrainPredictors = fullfile(dataFolder,"train_FD001.txt");
[XTrain,YTrain] = processTurboFanDataTrain(filenameTrainPredictors);

XTrain = helperFilter(XTrain);
XTrain = helperNormalize(XTrain);

thr = str2double(params.Threshold);
for i = 1:numel(YTrain)
    YTrain{i}(YTrain{i} > thr) = thr;
end

for i=1:numel(XTrain)
    sequence = XTrain{i};
    sequenceLengths(i) = size(sequence,2);
end

[~,idx] = sort(sequenceLengths,"descend");
XTrain = XTrain(idx);
YTrain = YTrain(idx);

idx = randperm(numel(XTrain),10);
XValidation = XTrain(idx);
XTrain(idx) = [];
YValidation = YTrain(idx);
YTrain(idx) = [];

numResponses = size(YTrain{1},1);
featureDimension = size(XTrain{1},1);
LSTMDepth = params.LSTMDepth;
numHiddenUnits = params.NumHiddenUnits;

layers = sequenceInputLayer(featureDimension);

for i = 1:LSTMDepth
    layers = [layers;lstmLayer(numHiddenUnits,OutputMode="sequence")];
end

layers = [layers
    fullyConnectedLayer(100)
    reluLayer()
    dropoutLayer(0.5)
    fullyConnectedLayer(numResponses)
    regressionLayer];

maxEpochs = 300;
miniBatchSize = 20;

options = trainingOptions("adam", ...
    ExecutionEnvironment="auto", ...
    MaxEpochs=maxEpochs, ...
    MiniBatchSize=miniBatchSize, ...
    ValidationData={XValidation,YValidation}, ...
    ValidationFrequency=30, ...
    InitialLearnRate=params.InitialLearnRate, ...
    LearnRateDropFactor=0.2, ...
    LearnRateDropPeriod=15, ...
    GradientThreshold=1, ...
    Shuffle="never", ...
    Verbose=false);

Чтобы смотреть функцию настройки, под Функцией Setup, нажимают Edit. Функция настройки открывается в редакторе MATLAB. Кроме того, код для функции настройки появляется в Приложении 1 в конце этого примера.

Раздел Metrics задает дополнительные функции, которые оценивают результаты эксперимента. Experiment Manager выполняет эти функции каждый раз, когда он закончил обучать сеть. Чтобы смотреть метрическую функцию, выберите имя метрической функции и нажмите Edit. Метрическая функция открывается в редакторе MATLAB.

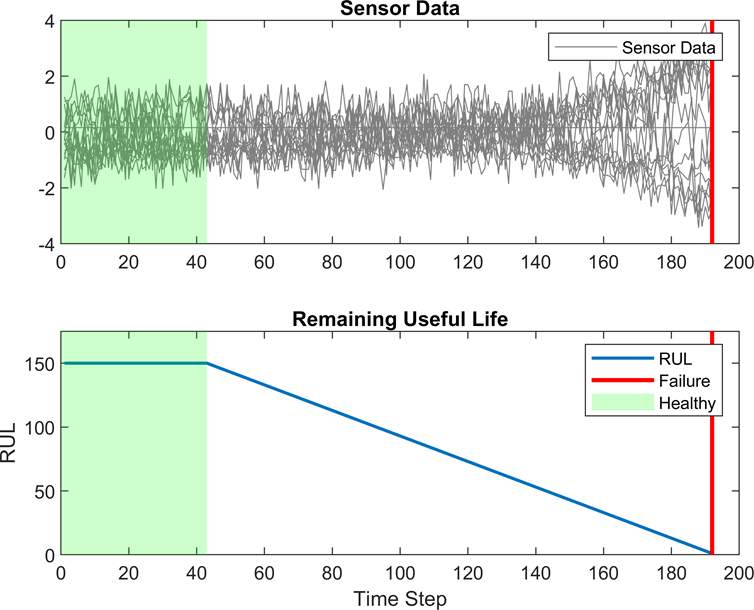

Предсказание RUL механизма требует внимательного рассмотрения. Если предсказание недооценит RUL, обслуживание механизма может быть запланировано, прежде чем это будет необходимо. Если предсказание переоценивает RUL, механизм может перестать работать, в то время как в операции, приводящей к высокой стоимости или безопасности, касается. Чтобы помочь смягчить эти сценарии, этот пример включает метрическую функцию MeanMaxAbsoluteError это идентифицирует сети, что underpredict или завышают RUL.

MeanMaxAbsoluteError метрика вычисляет максимальную абсолютную погрешность, усредненную через целый набор обучающих данных. Эта метрика вызывает predict функция, чтобы сделать последовательность предсказаний RUL от набора обучающих данных. Затем после вычисления максимальной абсолютной погрешности между каждым учебным ответом и предсказанной последовательностью ответа, функция вычисляет среднее значение всех максимальных абсолютных погрешностей. Эта метрика идентифицирует максимальные отклонения между фактическими и предсказанными ответами. Код для метрической функции появляется в Приложении 3 в конце этого примера.

Запустите эксперимент

Когда вы запускаете эксперимент, Experiment Manager ищет лучшую комбинацию гиперпараметров относительно выбранной метрики. Каждое испытание в эксперименте использует новую комбинацию гиперзначений параметров на основе результатов предыдущих испытаний. По умолчанию Experiment Manager запускает одно испытание за один раз. Если у вас есть Parallel Computing Toolbox™, можно запустить несколько испытаний одновременно. Для лучших результатов, прежде чем вы запустите свой эксперимент, начинают параллельный пул со стольких же рабочих сколько графические процессоры. Для получения дополнительной информации смотрите Использование Experiment Manager, чтобы Обучить нейронные сети параллельно и Поддержка графического процессора Релизом (Parallel Computing Toolbox).

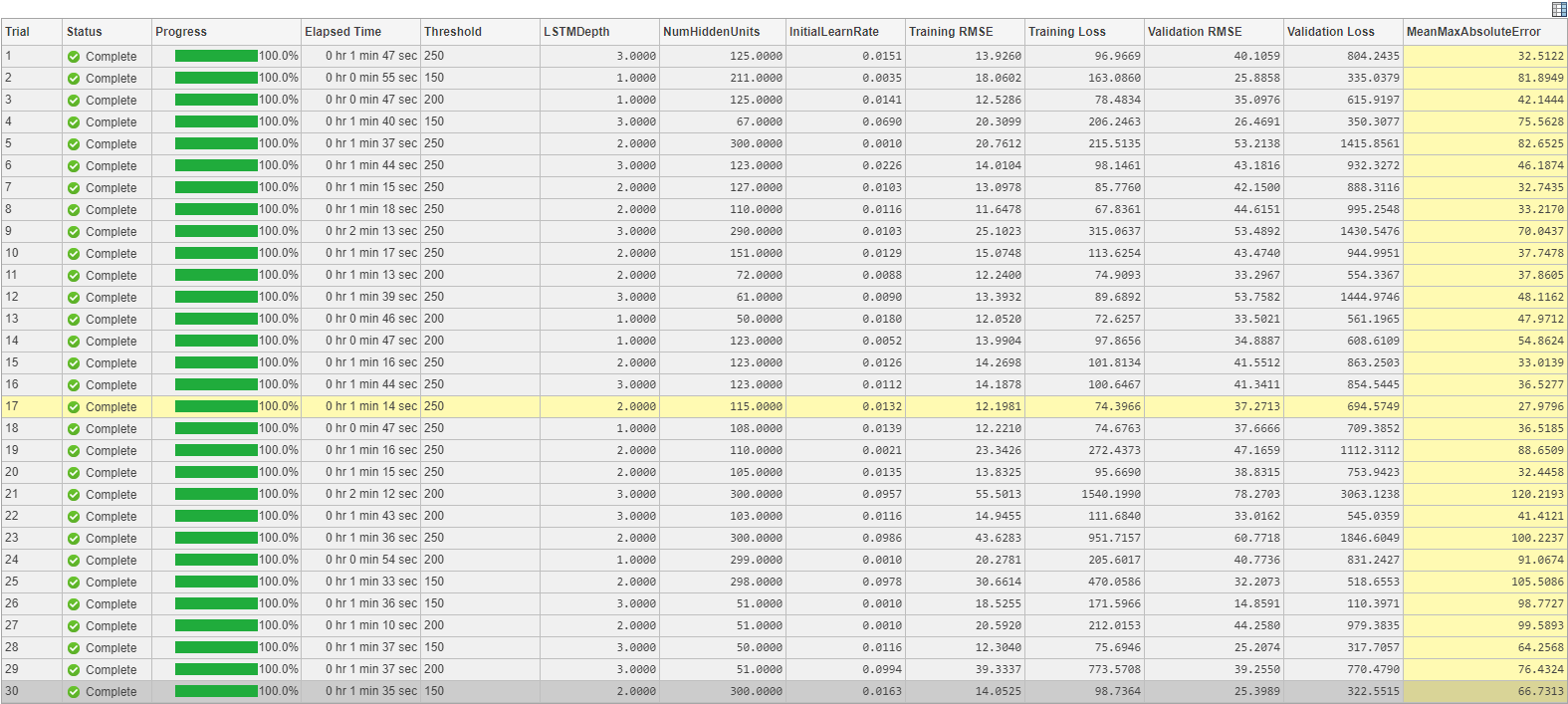

Таблица результатов показывает значения метрической функции для каждого испытания. Experiment Manager указывает на испытание с оптимальным значением для выбранной метрики. Например, в этом эксперименте, 17-е испытание производит самую маленькую максимальную абсолютную погрешность.

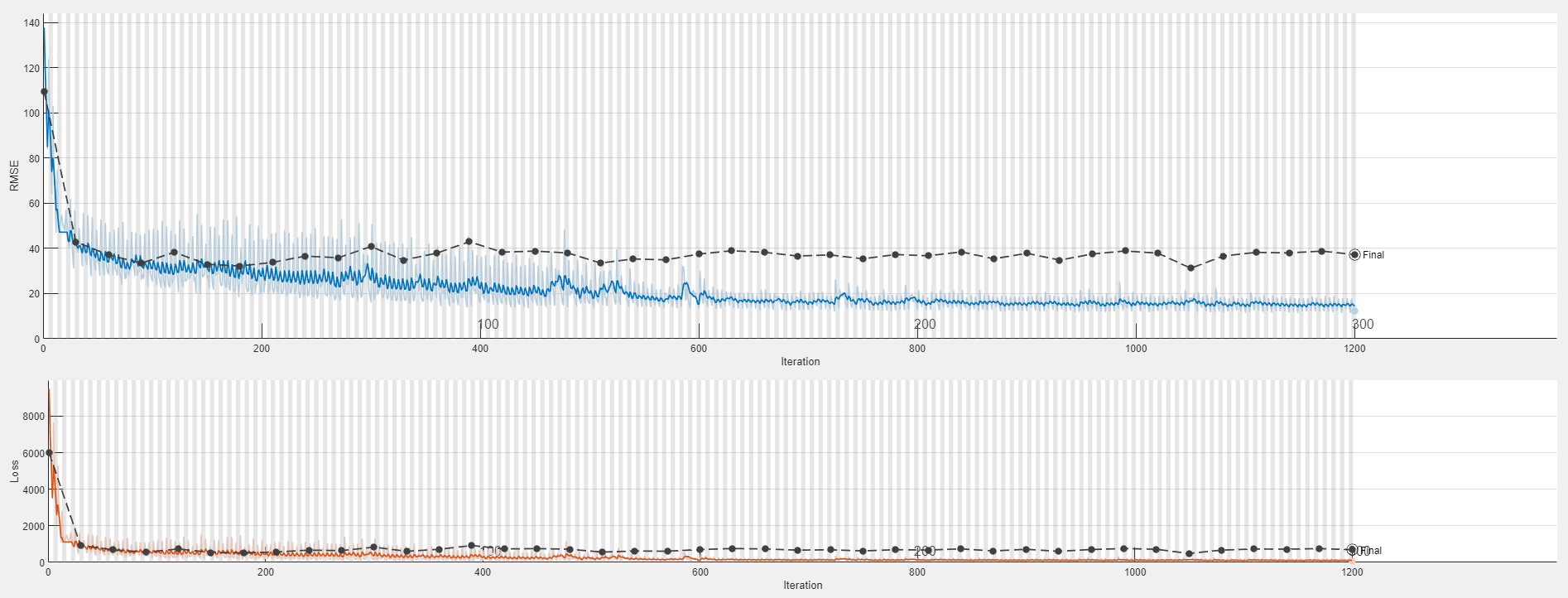

В то время как эксперимент запускается, нажмите Training Plot, чтобы отобразить учебный график и отследить прогресс каждого испытания. Прошедшее время для испытания, чтобы завершить учебные увеличения с сетевой глубиной.

Оцените результаты

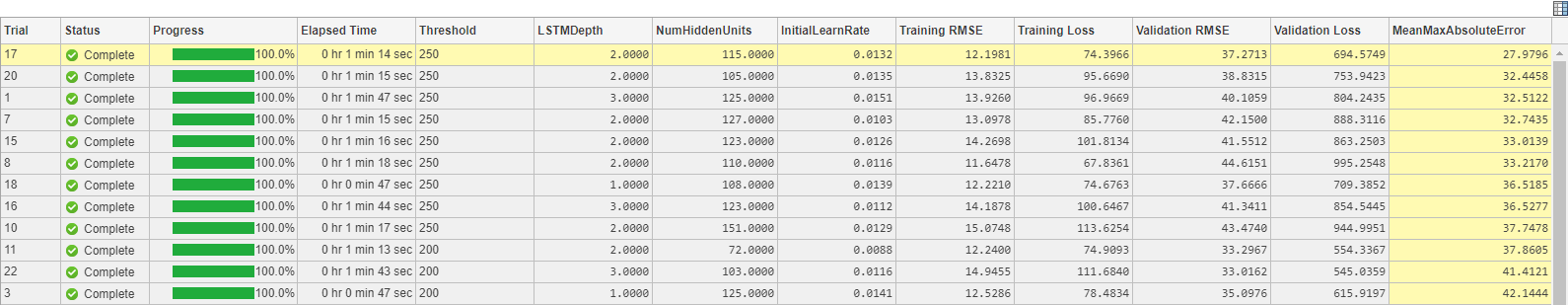

В таблице результатов значение MeanMaxAbsoluteError определяет количество, насколько сеть underpredicts или завышает RUL. Значение RMSE Валидации определяет количество, как хорошо сеть делает вывод к невидимым данным. Чтобы найти лучший результат для вашего эксперимента, отсортируйте таблицу результатов и выберите испытание, которое имеет самый низкий MeanMaxAbsoluteError и Валидацию значения RMSE.

Точно так же найдите испытание с самой маленькой валидацией RMSE путем открытия выпадающего меню для Валидации столбец RMSE и выбора Sort в порядке возрастания.

Если никакое одно испытание не минимизирует оба значения, рассмотрите предоставление настройки к испытанию, которое занимает место хорошо для каждого значения. Например, в этих результатах, испытайте 17, имеет наименьшее значение MeanMaxAbsoluteError и 12-ю самую маленькую Валидацию значение RMSE. Испытания 3, 11, и 22 имеют меньшую Валидацию значения RMSE, но большие значения MeanMaxAbsoluteError.

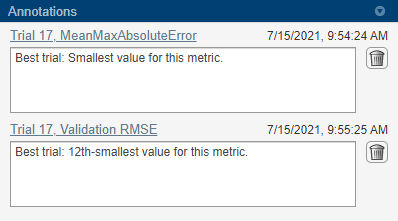

Чтобы записать наблюдения о результатах вашего эксперимента, добавьте аннотацию.

Чтобы проверить производительность вашего лучшего испытания, экспортируйте обучивший сеть и отобразите предсказанную последовательность ответа для нескольких случайным образом выбранных тестовых последовательностей.

plotSequences(trainedNetwork,250)

Графики функций истинные и предсказанные последовательности ответа невидимых тестовых данных.

Закройте эксперимент

В Браузере Эксперимента щелкните правой кнопкой по имени проекта и выберите Close Project. Experiment Manager закрывает все эксперименты и результаты, содержавшиеся в проекте.

Приложение 1: функция Setup

Эта функция конфигурирует обучающие данные, сетевую архитектуру и опции обучения для эксперимента.

Входной параметр

Вывод

function [XTrain,YTrain,layers,options] = SequenceRegressionExperiment_setup1(params)

dataFolder = fullfile(tempdir,"turbofan");

if ~exist(dataFolder,"dir")
    mkdir(dataFolder);
    oldDir = cd(dataFolder);
    filename = "CMAPSSData.zip";
    websave(filename,"https://ti.arc.nasa.gov/c/6/", ...
        weboptions("Timeout",Inf));
    unzip(filename,dataFolder);
    cd(oldDir);
end

filenameTrainPredictors = fullfile(dataFolder,"train_FD001.txt");
[XTrain,YTrain] = processTurboFanDataTrain(filenameTrainPredictors);

XTrain = helperFilter(XTrain);
XTrain = helperNormalize(XTrain);

thr = str2double(params.Threshold);
for i = 1:numel(YTrain)
    YTrain{i}(YTrain{i} > thr) = thr;
end

for i=1:numel(XTrain)
    sequence = XTrain{i};
    sequenceLengths(i) = size(sequence,2);
end

[~,idx] = sort(sequenceLengths,"descend");
XTrain = XTrain(idx);
YTrain = YTrain(idx);

idx = randperm(numel(XTrain),10);
XValidation = XTrain(idx);
XTrain(idx) = [];
YValidation = YTrain(idx);
YTrain(idx) = [];

numResponses = size(YTrain{1},1);
featureDimension = size(XTrain{1},1);
LSTMDepth = params.LSTMDepth;
numHiddenUnits = params.NumHiddenUnits;

layers = sequenceInputLayer(featureDimension);

for i = 1:LSTMDepth
    layers = [layers;lstmLayer(numHiddenUnits,OutputMode="sequence")];
end

layers = [layers
    fullyConnectedLayer(100)
    reluLayer()
    dropoutLayer(0.5)
    fullyConnectedLayer(numResponses)
    regressionLayer];

maxEpochs = 300;
miniBatchSize = 20;

options = trainingOptions("adam", ...
    ExecutionEnvironment="auto", ...
    MaxEpochs=maxEpochs, ...
    MiniBatchSize=miniBatchSize, ...
    ValidationData={XValidation,YValidation}, ...
    ValidationFrequency=30, ...
    InitialLearnRate=params.InitialLearnRate, ...
    LearnRateDropFactor=0.2, ...
    LearnRateDropPeriod=15, ...
    GradientThreshold=1, ...
    Shuffle="never", ...
    Verbose=false);

end

Приложение 2: отфильтруйте и нормируйте прогнозирующие данные об обслуживании

Функция помощника helperFilter фильтрует данные путем удаления функций с постоянными значениями. Функции, которые остаются постоянными навсегда, продвигаются, может негативно повлиять на обучение.

function [XTrain,XTest] = helperFilter(XTrain,XTest)
m = min([XTrain{:}],[],2);
M = max([XTrain{:}],[],2);
idxConstant = M == m;

for i = 1:numel(XTrain)
    XTrain{i}(idxConstant,:) = [];
    if nargin>1
        XTest{i}(idxConstant,:) = [];
    end
end
end

Функция помощника helperNormalize нормирует обучение и тестовые предикторы, чтобы иметь нулевое среднее значение и модульное отклонение.

function [XTrain,XTest] = helperNormalize(XTrain,XTest)
mu = mean([XTrain{:}],2);
sig = std([XTrain{:}],0,2);

for i = 1:numel(XTrain)
    XTrain{i} = (XTrain{i} - mu) ./ sig;
    if nargin>1
        XTest{i} = (XTest{i} - mu) ./ sig;
    end
end
end

Приложение 3: вычислите среднее значение максимальных абсолютных погрешностей

Эта метрическая функция вычисляет максимальную абсолютную погрешность обучившего сеть, усредненного по набору обучающих данных.

function metricOutput = MeanMaxAbsoluteError(trialInfo)

net = trialInfo.trainedNetwork;
thr = str2double(trialInfo.parameters.Threshold);

filenamePredictors = fullfile(tempdir,"turbofan","train_FD001.txt");
[XTrain,YTrain] = processTurboFanDataTrain(filenamePredictors);
XTrain = helperFilter(XTrain);
XTrain = helperNormalize(XTrain);

for i = 1:numel(YTrain)
    YTrain{i}(YTrain{i} > thr) = thr;
end

YPred = predict(net,XTrain,MiniBatchSize=1);

maxAbsErrors = zeros(1,numel(YTrain));
for i=1:numel(YTrain)
    absError = abs(YTrain{i}-YPred{i});
    maxAbsErrors(i) = max(absError);
end

metricOutput = mean(maxAbsErrors);

end

Приложение 4: постройте прогнозирующие последовательности обслуживания

Это графики функций истинные и предсказанные последовательности ответа, чтобы позволить вам оценивать эффективность своего обучившего сеть. Эта функция использует функции помощника helperFilter и helperNormalize, которые перечислены в Приложении 2.

function plotSequences(net,threshold)

filenameTrainPredictors = fullfile(tempdir,"turbofan","train_FD001.txt");
filenameTestPredictors = fullfile(tempdir,"turbofan","test_FD001.txt");
filenameTestResponses = fullfile(tempdir,"turbofan","RUL_FD001.txt");

[XTrain,YTrain] = processTurboFanDataTrain(filenameTrainPredictors);
[XTest,YTest] = processTurboFanDataTest(filenameTestPredictors,filenameTestResponses);

[XTrain,XTest] = helperFilter(XTrain,XTest);
[~,XTest] = helperNormalize(XTrain,XTest);

for i = 1:numel(YTrain)
  YTrain{i}(YTrain{i} > threshold) = threshold;
  YTest{i}(YTest{i} > threshold) = threshold;
end

YPred = predict(net,XTest,MiniBatchSize=1);

idx = randperm(100,4);
figure
for i = 1:numel(idx)
    subplot(2,2,i)
    plot(YTest{idx(i)},'--')
    hold on
    plot(YPred{idx(i)},'.-')
    hold off
    ylim([0 threshold+25])
    title("Test Observation " + idx(i))
    xlabel("Time Step")
    ylabel("RUL")
end
legend(["Test Data" "Predicted"],'Location','southwest')
end
