Алгоритмический рабочий процесс

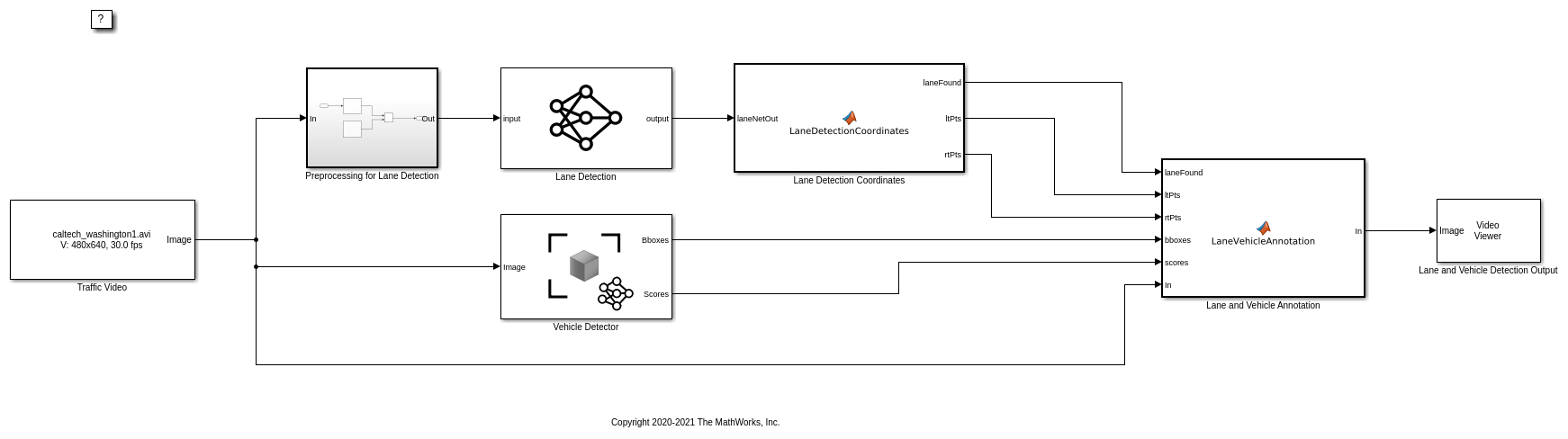

Блок-схему для алгоритмического рабочего процесса модели Simulink показывают.

Получите предварительно обученные сети обнаружения маршрута и транспортного средства

Этот пример использует trainedLaneNet и yolov2ResNet50VehicleExample MAT-файлы, содержащие предварительно обученные сети. Файлы составляют приблизительно 143 МБ и 98 МБ в размере, соответственно. Загрузите файлы с веб-сайта MathWorks.

lanenetFile = matlab.internal.examples.downloadSupportFile('gpucoder/cnn_models/lane_detection','trainedLaneNet.mat');
vehiclenetFile = matlab.internal.examples.downloadSupportFile('vision/data','yolov2ResNet50VehicleExample.mat');

Загрузите тестовое видео трафика

Чтобы протестировать модель, пример использует набор данных маршрутов Калифорнийского технологического института. Файл составляет приблизительно 16 Мбайт в размере. Загрузите файлы с веб-сайта MathWorks.

mediaFile = matlab.internal.examples.downloadSupportFile('gpucoder/media','caltech_washington1.avi');

Маршрут и обнаружение транспортного средства модель Simulink

Модель Simulink для выполнения маршрута и обнаружения транспортного средства на видео трафика показывают. Когда модель запускается, Video Viewer блок отображает видео трафика с аннотациями транспортного средства и маршрутом.

open_system('laneAndVehicleDetectionMDL');

Установите пути к файлам dowloaded сетевой модели в предсказывании и блоках детектора модели Simulink. Установите местоположение тестового видео загружаться моделью Simulink.

set_param('laneAndVehicleDetectionMDL/Lane Detection','NetworkFilePath',lanenetFile)
set_param('laneAndVehicleDetectionMDL/Vehicle Detector','DetectorFilePath',vehiclenetFile)
set_param('laneAndVehicleDetectionMDL/Traffic Video','inputFileName',mediaFile)

Детектор линий разметки

Для обнаружения маршрута видео трафика предварительно обрабатывается путем изменения размеров каждой системы координат видео к 227 227 3 и затем масштабируется на коэффициент 255. Предварительно обработанные системы координат затем вводятся к trainedLaneNet.mat сеть загружена в Predict блок из Deep Learning Toolbox™. Эта сеть берет изображение в качестве входа и выходных параметров два контура маршрута, которые соответствуют левым и правым маршрутам автомобиля, оборудованного датчиком. Каждый контур маршрута представлен параболическим уравнением:

Здесь y является боковым смещением, и x является продольным расстоянием от транспортного средства. Сетевые выходные параметры эти три параметра a, b, и c на маршрут. Сетевая архитектура похожа на AlexNet за исключением того, что последние несколько слоев заменяются меньшим полносвязным слоем и регрессией выходной слой. Lane Detection Coordinates Блок MATLAB function задает функциональный lane_detection_coordinates это берет выход из предсказать блока и выходные параметры три параметра; laneFound, ltPts, и rtPts. Пороговая обработка используется, чтобы определить, найдены ли оба левых и правых контура маршрута оба. Если оба найдены, laneFound набор должен быть верным, и траектории контуров вычисляются и хранятся в ltPts и rtPts соответственно.

type lane_detection_coordinates

function [laneFound,ltPts,rtPts] = lane_detection_coordinates(laneNetOut)

% Copyright 2020-2021 The MathWorks, Inc.

persistent laneCoeffMeans;
if isempty(laneCoeffMeans)
    laneCoeffMeans = [-0.0002,0.0002,1.4740,-0.0002,0.0045,-1.3787];
end

persistent laneCoeffStds;
if isempty(laneCoeffStds)
    laneCoeffStds = [0.0030,0.0766,0.6313,0.0026,0.0736,0.9846];
end

params = laneNetOut .* laneCoeffStds + laneCoeffMeans;

% 'c' should be more than 0.5 for it to be a right lane
isRightLaneFound = abs(params(6)) > 0.5;
isLeftLaneFound =  abs(params(3)) > 0.5;

persistent vehicleXPoints;
if isempty(vehicleXPoints)
    vehicleXPoints = 3:30; %meters, ahead of the sensor
end

ltPts = coder.nullcopy(zeros(28,2,'single'));
rtPts = coder.nullcopy(zeros(28,2,'single'));

if isRightLaneFound && isLeftLaneFound
    rtBoundary = params(4:6);
    rt_y = computeBoundaryModel(rtBoundary, vehicleXPoints);
    ltBoundary = params(1:3);
    lt_y = computeBoundaryModel(ltBoundary, vehicleXPoints);

    % Visualize lane boundaries of the ego vehicle
    tform = get_tformToImage;
    % Map vehicle to image coordinates
    ltPts =  tform.transformPointsInverse([vehicleXPoints', lt_y']);
    rtPts =  tform.transformPointsInverse([vehicleXPoints', rt_y']);
    laneFound = true;
else
    laneFound = false;
end

end

Обнаружение транспортного средства

Этот пример использует YOLO v2 базирующаяся сеть для обнаружения транспортного средства. Сеть обнаружения объектов YOLO v2 состоит из двух подсетей: сеть извлечения признаков сопровождается сетью обнаружения. Эта предварительно обученная сеть использует ResNet-50 для извлечения признаков. Подсеть обнаружения является маленьким CNN по сравнению с сетью извлечения признаков и состоит из нескольких сверточных слоев и слоев, характерных для YOLO v2.

Модель Simulink выполняет обнаружение транспортного средства с помощью Object Detector блок из Computer Vision Toolbox. Этот блок берет изображение в качестве входа и выводит координаты ограничительной рамки наряду с оценками достоверности для транспортных средств в изображении.

Аннотация ограничительных рамок транспортного средства и траектории маршрута в видео трафика

Lane and Vehicle Annotation Блок MATLAB function задает функциональный lane_vehicle_annotation который аннотирует ограничительные рамки транспортного средства наряду с оценками достоверности. Если laneFound верно, затем левые и правые контуры маршрута, сохраненные в ltPts и rtPts overlayed на видео трафика.

type lane_vehicle_annotation

function In = lane_vehicle_annotation(laneFound,ltPts,rtPts,bboxes,scores,In)

% Copyright 2020-2021 The MathWorks, Inc.

if ~isempty(bboxes)
    In = insertObjectAnnotation(In, 'rectangle',bboxes,scores);
end

pts = coder.nullcopy(zeros(28, 4, 'single'));
if laneFound
    prevpt =  [ltPts(1,1) ltPts(1,2)];
    for k = 2:1:28
        pts(k,1:4) = [prevpt ltPts(k,1) ltPts(k,2)];
        prevpt = [ltPts(k,1) ltPts(k,2)];
    end
    In = insertShape(In, 'Line', pts, 'LineWidth', 2);
    prevpt =  [rtPts(1,1) rtPts(1,2)];
    for k = 2:1:28
        pts(k,1:4) = [prevpt rtPts(k,1) rtPts(k,2)];
        prevpt = [rtPts(k,1) rtPts(k,2)];
    end
    In = insertShape(In, 'Line', pts, 'LineWidth', 2);
    In = insertMarker(In, ltPts);
    In = insertMarker(In, rtPts);
end

end

Запустите симуляцию

Чтобы проверить маршрут и алгоритмы обнаружения транспортного средства и отобразить траектории маршрута, ограничительные рамки транспортного средства и музыку к видео трафика, загруженному в модели Simulink, запускают симуляцию.

set_param('laneAndVehicleDetectionMDL', 'SimulationMode', 'Normal');
sim('laneAndVehicleDetectionMDL');

На Windows® максимальная длина пути 260 символов может вызвать "File not found" ошибки при выполнении симуляции. В таких случаях переместите папку в качестве примера в другое место или включите длинные пути в Windows. Для получения дополнительной информации смотрите Максимальное Ограничение Длины пути (Microsoft).

Пользуйтесь библиотеками акселератора глубокого обучения

Если у вас есть центральный процессор Intel®, который поддерживает инструкции AVX2, можно использовать Интерфейс MATLAB Coder для Библиотек Глубокого обучения, чтобы ускорить симуляцию, пользующуюся библиотеками Intel MKL-DNN. В окне Model Configuration Parameters, на Целевой панели Симуляции, устанавливает Язык на C++ и библиотека Target к MKL-DNN.

Генерация кода

С GPU Coder можно ускорить выполнение модели на NVIDIA® графические процессоры и сгенерировать код CUDA® для модели. Для получения дополнительной информации смотрите Генерацию кода для Глубокого обучения Модель Simulink, которая Выполняет Обнаружение Маршрута и Транспортного средства (GPU Coder).
