Загрузка данных

Набор данных содержит синтетические изображения рукописных цифр вместе с соответствующими углами (в градусах), которыми вращается каждое изображение.

Загрузите изображения обучения и валидации как 4-D массивы с помощью digitTrain4DArrayData и digitTest4DArrayData. Выходные параметры YTrain и YValidation углы поворота в градусах. Наборы данных обучения и валидации каждый содержит 5 000 изображений.

[XTrain,~,YTrain] = digitTrain4DArrayData;
[XValidation,~,YValidation] = digitTest4DArrayData;

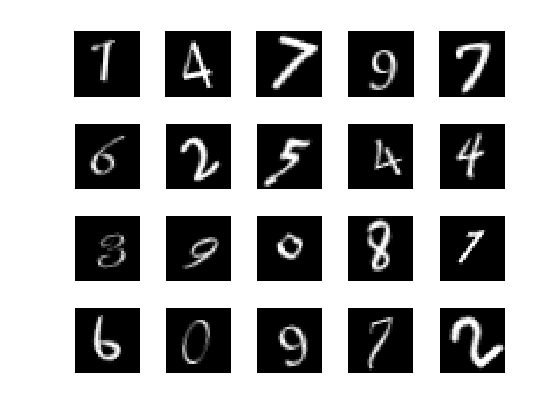

Отобразите 20 случайных учебных изображений с помощью imshow.

numTrainImages = numel(YTrain);
figure
idx = randperm(numTrainImages,20);
for i = 1:numel(idx)
    subplot(4,5,i)
    imshow(XTrain(:,:,:,idx(i)))
end

Проверяйте нормализацию данных

При обучении нейронных сетей это часто помогает убедиться, что данные нормированы на всех этапах сети. Нормализация помогает стабилизироваться и ускорить сетевое обучение с помощью градиентного спуска. Если ваши данные плохо масштабируются, то потеря может стать NaN и сетевые параметры могут отличаться во время обучения. Распространенные способы нормировать данные включают перемасштабирование данных так, чтобы его область значений стала [0,1] или так, чтобы это имело среднее значение нулевого и стандартного отклонения одного. Можно нормировать следующие данные:

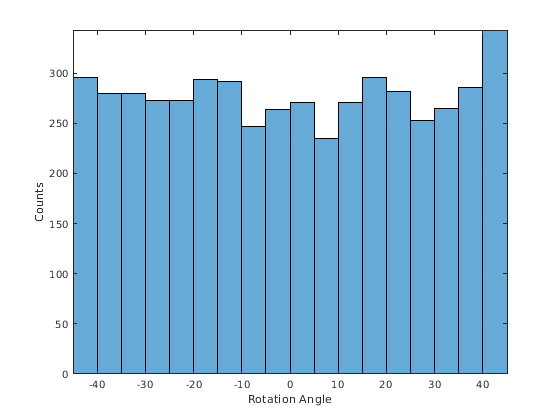

Постройте распределение ответа. Ответ (угол поворота в градусах) приблизительно равномерно распределен между-45 и 45, который работает хорошо, не нуждаясь в нормализации. В проблемах классификации выходные параметры являются вероятностями класса, которые всегда нормируются.

figure
histogram(YTrain)
axis tight
ylabel('Counts')
xlabel('Rotation Angle')

В общем случае данные не должны быть точно нормированы. Однако, если вы обучаете сеть в этом примере, чтобы предсказать 100*YTrain или YTrain+500 вместо YTrain, затем потеря становится NaN и сетевые параметры отличаются, когда обучение запускается. Эти результаты происходят даже при том, что единственной разницей между сетью, предсказывающей да + b и сетью, предсказывая Y, является простое перемасштабирование весов и смещения итогового полносвязного слоя.

Если распределение входа или ответ являются очень неравномерными или скошенными, можно также выполнить нелинейные преобразования (например, беря логарифмы) к данным прежде, чем обучить сеть.

Создайте слоя сети

Чтобы решить задачу регрессии, создайте слои сети и включайте слой регрессии в конце сети.

Первый слой задает размер и тип входных данных. Входные изображения 28 28 1. Создайте входной слой изображений одного размера с учебными изображениями.

Средние слои сети define базовая архитектура сети, где большая часть расчета и изучения происходят.

Последние слои задают размер и тип выходных данных. Для проблем регрессии полносвязный слой должен предшествовать слою регрессии в конце сети. Создайте полностью связанный выходной слой размера 1 и слой регрессии.

Объедините все слои вместе в Layer массив.

layers = [
    imageInputLayer([28 28 1])
    convolution2dLayer(3,8,'Padding','same')
    batchNormalizationLayer
    reluLayer
    averagePooling2dLayer(2,'Stride',2)
    convolution2dLayer(3,16,'Padding','same')
    batchNormalizationLayer
    reluLayer
    averagePooling2dLayer(2,'Stride',2)
    convolution2dLayer(3,32,'Padding','same')
    batchNormalizationLayer
    reluLayer
    convolution2dLayer(3,32,'Padding','same')
    batchNormalizationLayer
    reluLayer
    dropoutLayer(0.2)
    fullyConnectedLayer(1)
    regressionLayer];

Обучение сети

Создайте сетевые опции обучения. Обучайтесь в течение 30 эпох. Установите начальную букву, изучают уровень 0,001 и понижают скорость обучения после 20 эпох. Контролируйте сетевую точность во время обучения путем определения данных о валидации и частоты валидации. Программное обеспечение обучает сеть на обучающих данных и вычисляет точность на данные о валидации равномерно во время обучения. Данные о валидации не используются, чтобы обновить сетевые веса. Включите график процесса обучения и выключите командное окно выход.

miniBatchSize  = 128;
validationFrequency = floor(numel(YTrain)/miniBatchSize);
options = trainingOptions('sgdm', ...
    'MiniBatchSize',miniBatchSize, ...
    'MaxEpochs',30, ...
    'InitialLearnRate',1e-3, ...
    'LearnRateSchedule','piecewise', ...
    'LearnRateDropFactor',0.1, ...
    'LearnRateDropPeriod',20, ...
    'Shuffle','every-epoch', ...
    'ValidationData',{XValidation,YValidation}, ...
    'ValidationFrequency',validationFrequency, ...
    'Plots','training-progress', ...
    'Verbose',false);

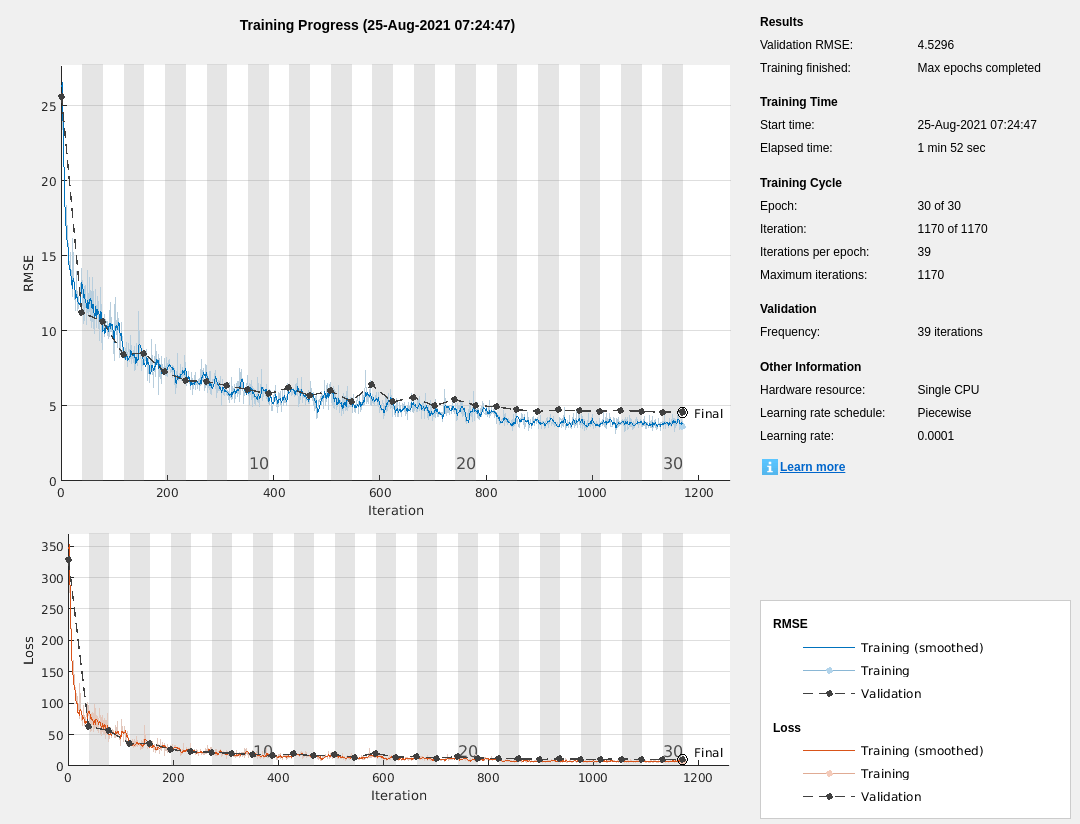

Создайте сеть с помощью trainNetwork. Эта команда использует совместимый графический процессор при наличии. Используя графический процессор требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения информации о поддерживаемых устройствах смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox). В противном случае, trainNetwork использует центральный процессор.

net = trainNetwork(XTrain,YTrain,layers,options);

Исследуйте детали сетевой архитектуры, содержавшейся в Layers свойство net.

net.Layers

ans =
  18x1 Layer array with layers:

     1   'imageinput'         Image Input           28x28x1 images with 'zerocenter' normalization
     2   'conv_1'             Convolution           8 3x3x1 convolutions with stride [1  1] and padding 'same'
     3   'batchnorm_1'        Batch Normalization   Batch normalization with 8 channels
     4   'relu_1'             ReLU                  ReLU
     5   'avgpool2d_1'        Average Pooling       2x2 average pooling with stride [2  2] and padding [0  0  0  0]
     6   'conv_2'             Convolution           16 3x3x8 convolutions with stride [1  1] and padding 'same'
     7   'batchnorm_2'        Batch Normalization   Batch normalization with 16 channels
     8   'relu_2'             ReLU                  ReLU
     9   'avgpool2d_2'        Average Pooling       2x2 average pooling with stride [2  2] and padding [0  0  0  0]
    10   'conv_3'             Convolution           32 3x3x16 convolutions with stride [1  1] and padding 'same'
    11   'batchnorm_3'        Batch Normalization   Batch normalization with 32 channels
    12   'relu_3'             ReLU                  ReLU
    13   'conv_4'             Convolution           32 3x3x32 convolutions with stride [1  1] and padding 'same'
    14   'batchnorm_4'        Batch Normalization   Batch normalization with 32 channels
    15   'relu_4'             ReLU                  ReLU
    16   'dropout'            Dropout               20% dropout
    17   'fc'                 Fully Connected       1 fully connected layer
    18   'regressionoutput'   Regression Output     mean-squared-error with response 'Response'

Тестирование сети

Проверьте производительность сети путем оценки точности на данных о валидации.

Используйте predict предсказать углы вращения изображений валидации.

YPredicted = predict(net,XValidation);

Оцените эффективность

Оцените эффективность модели путем вычисления:

Вычислите ошибку предсказания между предсказанными и фактическими углами вращения.

predictionError = YValidation - YPredicted;

Вычислите количество предсказаний в приемлемом допуске на погрешность от истинных углов. Установите порог, чтобы быть 10 градусами. Вычислите процент предсказаний в этом пороге.

thr = 10;
numCorrect = sum(abs(predictionError) < thr);
numValidationImages = numel(YValidation);

accuracy = numCorrect/numValidationImages

accuracy = 0.9700

Используйте среднеквадратичную ошибку (RMSE), чтобы измерить различия между предсказанными и фактическими углами вращения.

squares = predictionError.^2;
rmse = sqrt(mean(squares))

rmse = single
    4.5296

Визуализируйте предсказания

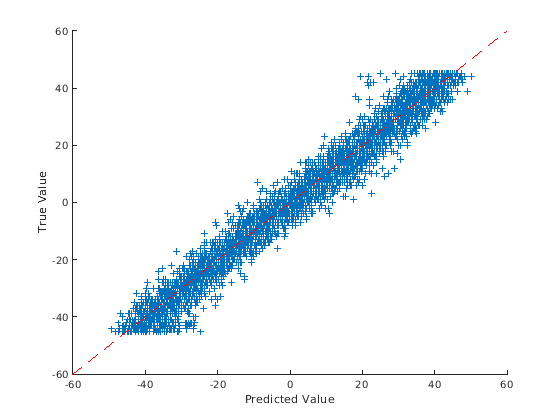

Визуализируйте предсказания в графике рассеивания. Постройте ожидаемые значения против истинных значений.

figure
scatter(YPredicted,YValidation,'+')
xlabel("Predicted Value")
ylabel("True Value")

hold on
plot([-60 60], [-60 60],'r--')

Правильные вращения цифры

Можно использовать функции из Image Processing Toolbox, чтобы выправить цифры и отобразить их вместе. Вращайте 49 демонстрационных цифр согласно их предсказанным углам вращения с помощью imrotate (Image Processing Toolbox).

idx = randperm(numValidationImages,49);
for i = 1:numel(idx)
    image = XValidation(:,:,:,idx(i));
    predictedAngle = YPredicted(idx(i));
    imagesRotated(:,:,:,i) = imrotate(image,predictedAngle,'bicubic','crop');
end

Отобразите исходные цифры с их откорректированными вращениями. Можно использовать montage (Image Processing Toolbox), чтобы отобразить цифры вместе в одном изображении.

figure
subplot(1,2,1)
montage(XValidation(:,:,:,idx))
title('Original')

subplot(1,2,2)
montage(imagesRotated)
title('Corrected')
