iirpeak

БИХ-пик второго порядка или фильтр резонатора

свернуть все на странице

Синтаксис

[num,den] = iirpeak(w0,bw)
[num,den] = iirpeak(w0,bw,ab)

Описание

[num,den] = iirpeak(w0,bw) возвращает цифровой худой фильтр второго порядка с пиком, расположенным в w0, и с полосой пропускания в +3 набор точки дБ к bw.

[num,den] = iirpeak(w0,bw,ab) возвращает цифровой худой фильтр чья полоса пропускания, bw, задан на уровне +ab децибелы.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте и постройте БИХ, достигающего максимума фильтр, который повышает частоту на уровне 1,75 кГц в сигнале и имеет полосу пропускания 500 Гц в точке на-3 дБ.

fs = 10000;
wo = 1750/(fs/2);
bw = 500/(fs/2);
[b,a] = iirpeak(wo,bw);
fvtool(b,a)

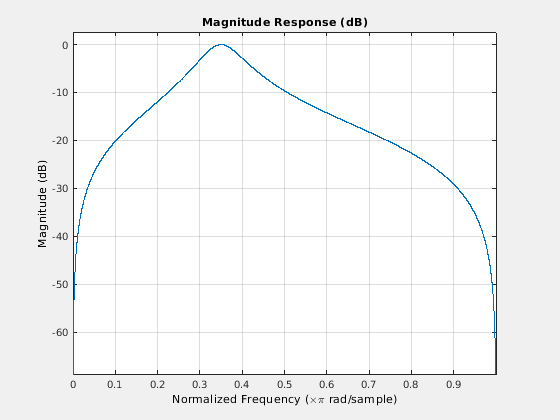

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Magnitude Response (dB) contains an object of type line.

Пиковый фильтр имеет желаемое усиление и полосу пропускания на уровне 1,75 кГц.

Входные параметры

свернуть все

Пиковая частота БИХ фильтрует в виде положительной скалярной величины в области значений (0.0,1.0), где 1.0 соответствует π радианам на выборку в частотном диапазоне.

Типы данных: single | double

Полоса пропускания фильтра на уровне +ab децибелы в виде положительной скалярной величины в области значений (0.0,1.0).

Добротность (Q фактор) q для фильтра связана с полосой пропускания фильтра q = ω0 / bw, где ω0 является частотой сигнала, чтобы повысить.

Типы данных: single | double

Ответ величины в полосе пропускания фильтра bwВ виде скаляра в дБ. Включая дополнительный входной параметр ab позволяет вам задать полосу пропускания ответа величины на уровне, который не является +3 по умолчанию точка дБ, такая как +6 дБ или 0 дБ.

Типы данных: single | double

Выходные аргументы

свернуть все

Коэффициенты числителя БИХ второго порядка достигают максимума передаточная функция фильтра, возвращенная как трехэлементный вектор-строка с действительным знаком.

Типы данных: single | double

Коэффициенты знаменателя БИХ второго порядка достигают максимума передаточная функция фильтра, возвращенная как трехэлементный вектор-строка с действительным знаком.

Типы данных: single | double

Ссылки

[1] S.J.Orfanidis. Введение в обработку сигналов. Englewood Cliffs, Нью-Джерси: Prentice Hall, 1996.

Расширенные возможности

Смотрите также

| | |

Введенный в R2011a
