Примените строчное правило именования

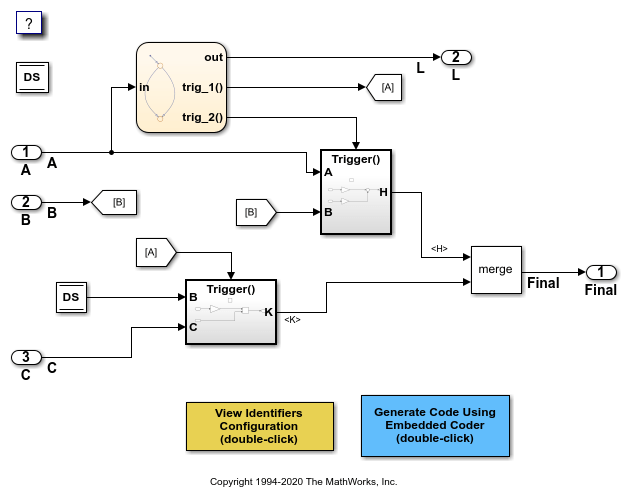

1. Откройте модель.

model='rtwdemo_namerules';
open_system(model)

2. Откройте вкладку C Code и нажмите View Code.

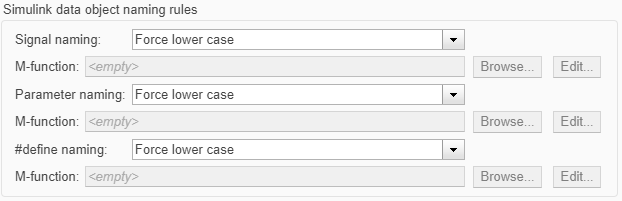

3. В Параметрах конфигурации Модели перейдите к Идентификаторам> Продвинутые параметры> правила именования Объекта данных Simulink. В этой модели все три правила устанавливаются к Force lower case.

4. Сгенерируйте код для модели. Сгенерированный файл rtwdemo_namerules.c строчные идентификаторы использования для параметров.

/* Exported block parameters */
real_T f1 = 2.0;                       /* Variable: F1
                                        * Referenced by: '<Root>/Chart'
                                        */
real_T g1 = 3.0;                       /* Variable: G1
                                        * Referenced by:
                                        *   '<Root>/Chart'
                                        *   '<S3>/Gain1'
                                        */
real_T g2 = 4.0;                       /* Variable: G2
                                        * Referenced by: '<S3>/Gain2'
                                        */
real_T g3 = 5.0;                       /* Variable: G3
                                        * Referenced by: '<S2>/Gain'
                                        */

Примените правило именования Используя функцию

Можно настроить идентификаторы в сгенерированном коде путем определения функции MATLAB®.

1. Запишите функцию MATLAB, которая возвращает идентификатор путем изменения имени объекта данных, затем сохраните функцию в рабочей папке. Например, следующая функция возвращает имя идентификатора путем добавления типа данных объекта данных к имени того объекта данных.

function revisedName = append_text(name, object)
% APPEND_TEXT: Returns an identifier for generated
% code by appending text to a data object name.
%
% Input arguments:
% name: data object name as spelled in model
% object: information about model
%
% Output arguments:
% revisedName: altered identifier returned for use in
% generated code.
%
%
DataType = Simulink.data.evalinGlobal(object.modelName,[name,'.DataType']);

revisedName = [name,'_',DataType];

2. В Параметрах конфигурации Модели перейдите к Идентификаторам> Продвинутые параметры> правила именования Объекта данных Simulink. От Параметра, называющего выпадающий список, выберите Custom M-function.

3. В поле M-функции под Parameter naming, введите имя файла, который задает функцию MATLAB, append_text.m, затем нажмите Apply.

4. Сгенерируйте код для модели. Сгенерированный код реализует правило именования объекта параметра в rtwdemo_namerules.c.

/* Exported block parameters */
real_T F1_auto = 2.0;                  /* Variable: F1
                                        * Referenced by: '<Root>/Chart'
                                        */
real_T G1_auto = 3.0;                  /* Variable: G1
                                        * Referenced by:
                                        *   '<Root>/Chart'
                                        *   '<S3>/Gain1'
                                        */
real_T G2_auto = 4.0;                  /* Variable: G2
                                        * Referenced by: '<S3>/Gain2'
                                        */
real_T G3_auto = 5.0;                  /* Variable: G3
                                        * Referenced by: '<S2>/Gain'
                                        */

Задайте правило именования для класса памяти define

Можно задать правило именования, которое применяется только к Объектам данных Simulink, класс памяти которых вы устанавливаете на Define.

1. Откройте Редактор Отображений Кода. На вкладке C Code выберите Code Interface> Default Code Mappings.

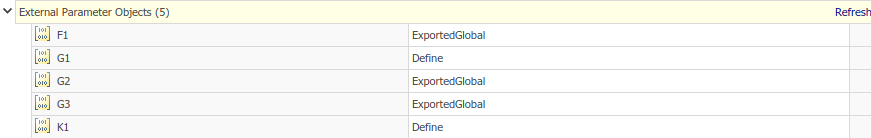

2. Во вкладке Parameters Редактора Отображений Кода найдите, что строка таблицы данных пометила External Parameter Objects. Нажмите Кнопку Обновить в той строке.

3. Найдите строку в таблице данных, которая соответствует Simulink.Parameter объект G1, который находится в базовом рабочем пространстве. В выпадающем меню, набор Класс памяти для G1 к Define.

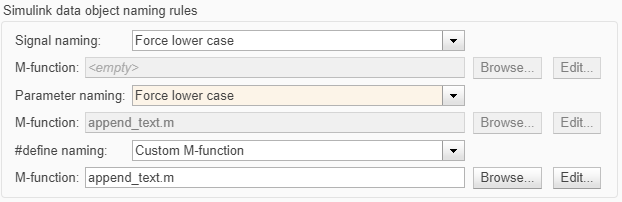

4. в Model Configuration Properties перейдите к Идентификаторам> Продвинутые параметры> правила именования Объекта данных Simulink. От #define naming выпадающий список, выберите Custom M-function.

5. В поле M-функции под #define naming, введите имя файла, который задает функцию MATLAB, append_text.m.

6. От Параметра, называющего выпадающий список, выберите Force lower case, затем нажмите Apply.

7. Сгенерируйте код для модели. Сгенерированный файл rtwdemo_namerules.h представляет G1 с G1_auto и K1 с K1_auto.

/* Definition for custom storage class: Define */
#define G1_auto                        3.0                       /* Referenced by:
                                                                  * '<Root>/Chart'
                                                                  * '<S3>/Gain1'
                                                                  */
#define K1_auto                        6.0                       /* Referenced by: '<Root>/Chart' */

Замените правила именования объекта данных

Можно заменить правила именования объекта данных для отдельных объектов данных путем определения Identifier свойство. Сгенерированный код использует текст, который вы задаете как идентификатор, чтобы представлять объект данных, независимо от именования правил.

1. Во вкладке Parameters Редактора Отображений Кода найдите строку в таблице данных, которая соответствует Simulink.Parameter объект G2. Щелкните правой кнопкой мыши по строке и выберите Open.

2. В Property Inspector перейдите к вкладке Code Generation. Задайте Identifier свойство как myIdentifier. Нажмите Apply.

3. Сгенерируйте код для модели. Сгенерированный файл rtwdemo_namerules.c представляет G2 с переменной myIdentifier.

/* Exported block parameters */
real_T f1 = 2.0;                       /* Variable: F1
                                        * Referenced by: '<Root>/Chart'
                                        */
real_T myIdentifier = 4.0;             /* Variable: G2
                                        * Referenced by: '<S3>/Gain2'
                                        */
real_T g3 = 5.0;                       /* Variable: G3
                                        * Referenced by: '<S2>/Gain'
                                        */
