В этом примере показано, как сгенерировать вызов функции путем добавления подсистемы, которая реализует операции, которые вы хотите.
void add_function(void)
{
y1 = u1 + u2;
}
1. Открытая модель ex_function_call в качестве примера.

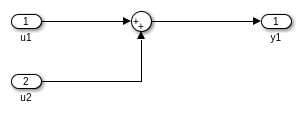

Подсистема имеет два входных параметров и возвращает один выходной параметр.
При выборе Treat, когда атомарный модульный параметр включает параметры на вкладке Code Generation. Вкладка Code Generation обеспечивает эти индивидуальные настройки:
Набор упаковки функции к Nonreusable function
Набор опций имени функции к User specified
Имя функции, заданное как add_function
Набор опций имени файла к Use function name
2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.
В ex_function_call.c, функция вызвана от ex_function_call_step:
/* Model step function */
void ex_function_call_step(void)
{
/* Outputs for Atomic SubSystem: '<Root>/Add_Subsystem' */
add_function();
/* End of Outputs for SubSystem: '<Root>/Add_Subsystem' */
}
Прототип функции внешне объявляется через файл подсистемы, add_function.h:
extern void add_function(void);
Функциональное определение находится в файле подсистемы add_function.c:
void add_function(void)
{
/* Outport: '<Root>/y1' incorporates:
* Inport: '<Root>/u1'
* Inport: '<Root>/u2'
* Sum: '<S1>/Sum'
*/
rtY.y1 = u1 + u2;
}
