Осуществляйте обмен данными между кодом, сгенерированным от Simulink, Stateflow, и MATLAB
Stateflow® и MATLAB® Coder™ могут полностью задать их определения данных, или они могут наследовать их от Simulink®. Возможности определения данных включают:
Наследование типов данных ввода/вывода и размеров от Simulink.
Параметрированные типы данных и размеры. Таким образом, тип данных и размер могут быть определены функцией от типа и размера других данных, например,
type(y)=type(u)иsize(y)=size(u).Выведенный выходной размер и тип от Simulink через обратное распространение атрибута сигнала.
Параметр определил объем данных, которые позволяют ссылаться на параметры Simulink в Stateflow и MATLAB.
Открытая модель в качестве примера

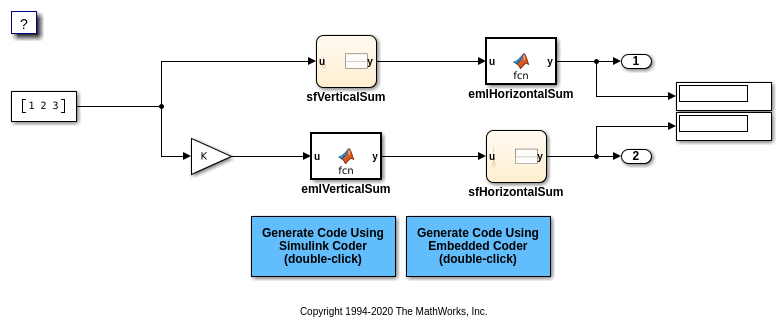

Откройте модель rtwdemo_dynamicio в качестве примера.
open_system('rtwdemo_dynamicio')
Инструкции
Скомпилируйте модель (на вкладке Simulation, под Готовят, нажимают Update Model), и отметьте отображенные типы сигнала и размеры.
Измените тип данных и/или размер блока Constant и перекомпилируйте модель. Обратите внимание на то, что атрибуты сигналов автоматически адаптируются к спецификации блока Constant.
Сгенерируйте и смотрите код с помощью синих кнопок в модели. Обратите внимание на то, что
Kсовместно используется блоком sfVerticalSum и Усилением.
Примечания
Тип данных и размер Stateflow и данных MATLAB наследованы от Simulink.
Блок Gain и диаграмма Stateflow sfVerticalSum совместно используют параметр Simulink
K, который задан в рабочем пространстве MATLAB как Simulink. Параметр сModel defaultкласс памяти (т.е.rtP.Kв сгенерированном коде).
