Цикл While

В этом примере показано, как реализовать while построение цикла при помощи блоков Simulink, диаграмм Stateflow и блоков MATLAB function.

Конструкция C

while(flag && (num_iter <= 100)
{
  flag = func ();
  num_iter ++;
}

Шаблон моделирования для Цикла с условием продолжения: В то время как блок Subsystem Итератора

Один метод для создания while цикл должен использовать некоторое время блок Subsystem Итератора от библиотеки Simulink> Ports и Subsystems.

1. Открытая модель ex_while_loop_SL в качестве примера.

Модель содержит некоторое время блок Subsystem Итератора, который повторяет выполнение содержимого подсистемы во время шага времени симуляции.

Наблюдайте следующие настройки в модели:

  • Блок Constant предоставляет начальное условие В то время как Подсистема Итератора. Для блока Constant Постоянным значением является 1 и типом Выходных данных является boolean. Начальное условие может зависеть от входа с блоком.

  • В, в то время как подсистема итератора, func блок подсистемы имеет выход flag из 0 или 1 в зависимости от результата алгоритма в func( )func Имя функции в func подсистема.

  • В, В то время как Подсистема Итератора, для, В то время как блок Iterator, Максимальным количеством итераций является 100.

  • Для, В то время как блок Iterator, типом Цикла с условием продолжения является while.

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий while цикл находится в ex_while_loop_SL_step функция в ex_while_loop_SL.c:

/* Model step function */
void ex_while_loop_SL_step(void)
{
  int32_T s1_iter;
  boolean_T loopCond;

  /* Outputs for Iterator SubSystem: '<Root>/While Iterator Subsystem' incorporates:
   *  WhileIterator: '<S1>/While Iterator'
   */
  s1_iter = 1;

  /* SystemReset for Atomic SubSystem: '<S1>/func' */
  func_Reset();

  /* End of SystemReset for SubSystem: '<S1>/func' */
  loopCond = true;
  while (loopCond && (s1_iter <= 100)) {
    /* Outputs for Atomic SubSystem: '<S1>/func' */
    func();

    /* End of Outputs for SubSystem: '<S1>/func' */
    loopCond = flag;
    s1_iter++;
  }

  /* End of Outputs for SubSystem: '<Root>/While Iterator Subsystem' */
}

Шаблон моделирования для цикла с условием продолжения: диаграмма Stateflow

1. Открытая модель ex_while_loop_SF в качестве примера.

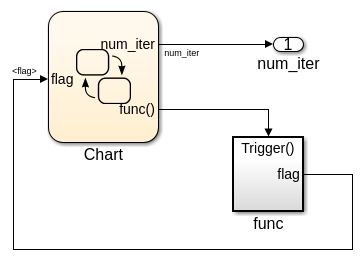

В модели, ex_while_loop_SF/Chart выполняет while цикл.

График содержит While шаблон решения цикла, который вы добавляете путем щелчка правой кнопкой в графике>, Добавляет Шаблон в Графике> Цикл> В то время как.

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий while цикл находится в ex_while_loop_SF_step функция в ex_while_loop_SF.c:

/* Model step function */
void ex_while_loop_SF_step(void)
{
  /* Chart: '<Root>/Chart' */
  num_iter = 1;
  while (flag && (num_iter <= 100)) {
    /* Outputs for Function Call SubSystem: '<Root>/func' */
    func();

    /* End of Outputs for SubSystem: '<Root>/func' */
    num_iter++;
  }

  /* End of Chart: '<Root>/Chart' */
}

Шаблон моделирования для Цикла for: блок MATLAB function

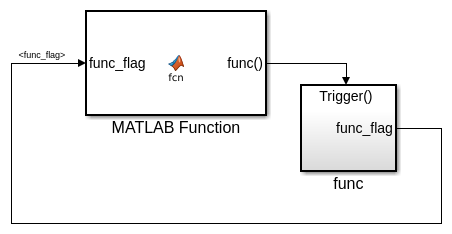

1. Открытая модель ex_while_loop_ML в качестве примера.

Блок MATLAB function содержит эту функцию:

function fcn(func_flag)

flag = true;
num_iter = 1;

while(flag && (num_iter<=100))
    func;
    flag = func_flag;
    num_iter = num_iter + 1;
end

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий while цикл находится в ex_while_loop_ML_step функция в ex_while_loop_ML.c:

/* Model step function */
void ex_while_loop_ML_step(void)
{
  int32_T num_iter;
  boolean_T flag;
  boolean_T func_flag_0;

  /* MATLAB Function: '<Root>/MATLAB Function' */
  func_flag_0 = func_flag;
  flag = true;
  num_iter = 1;
  while (flag && (num_iter <= 100)) {
    /* Outputs for Function Call SubSystem: '<Root>/func' */
    func();

    /* End of Outputs for SubSystem: '<Root>/func' */
    flag = func_flag_0;
    num_iter++;
  }

  /* End of MATLAB Function: '<Root>/MATLAB Function' */
}
