Загрузите простую модель

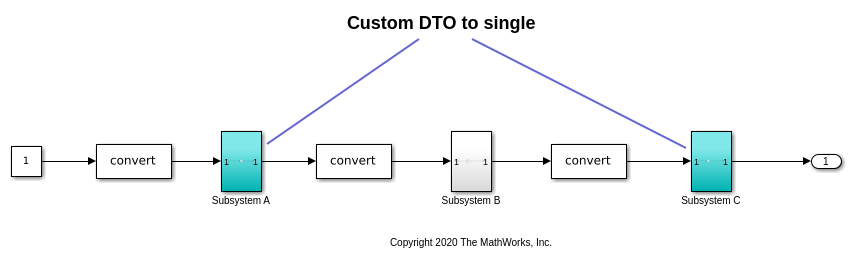

Откройте fxp_custom_dto модель. Модель состоит из трех подсистем. Обновите схему (Ctrl+D), чтобы отобразить типы данных, в настоящее время установленные на модели.

open_system('fxp_custom_dto')

Исходная модель использует тип данных с двойной точностью для каждой из этих трех подсистем в модели.

Замените типы данных для подсистемы

Заменять типы данных в Subsystem A и Subsystem C с одиночными играми используйте set_param функция:

set_param('fxp_custom_dto/Subsystem A','DataTypeOverride','Single');
set_param('fxp_custom_dto/Subsystem C','DataTypeOverride','Single');

Обновите схему и смотрите модель, чтобы подтвердить, что переопределение типа данных было применено.

Соберите области значений Используя Fixed-Point Tool

Во вкладке Apps fxp_custom_dto модель, выберите Fixed-Point Tool.

В Fixed-Point Tool выберите New> Range Collection. В соответствии с Системой в соответствии с проектом (SUD), выберите fxp_custom_dto. Под Режимом Набора Области значений выберите Simulation Ranges.

Под Собирают Области значений, выбирают Use текущие настройки. Нажмите Collect Ranges.

Fixed-Point Tool собирается, области значений через симуляцию с помощью текущего переопределения типа данных применились модели. В этом примере, типах данных Subsystem A и Subsystem C заменил с одиночными играми и Subsystem B остается в двойной точности.

Проверьте настройки переопределения типа данных

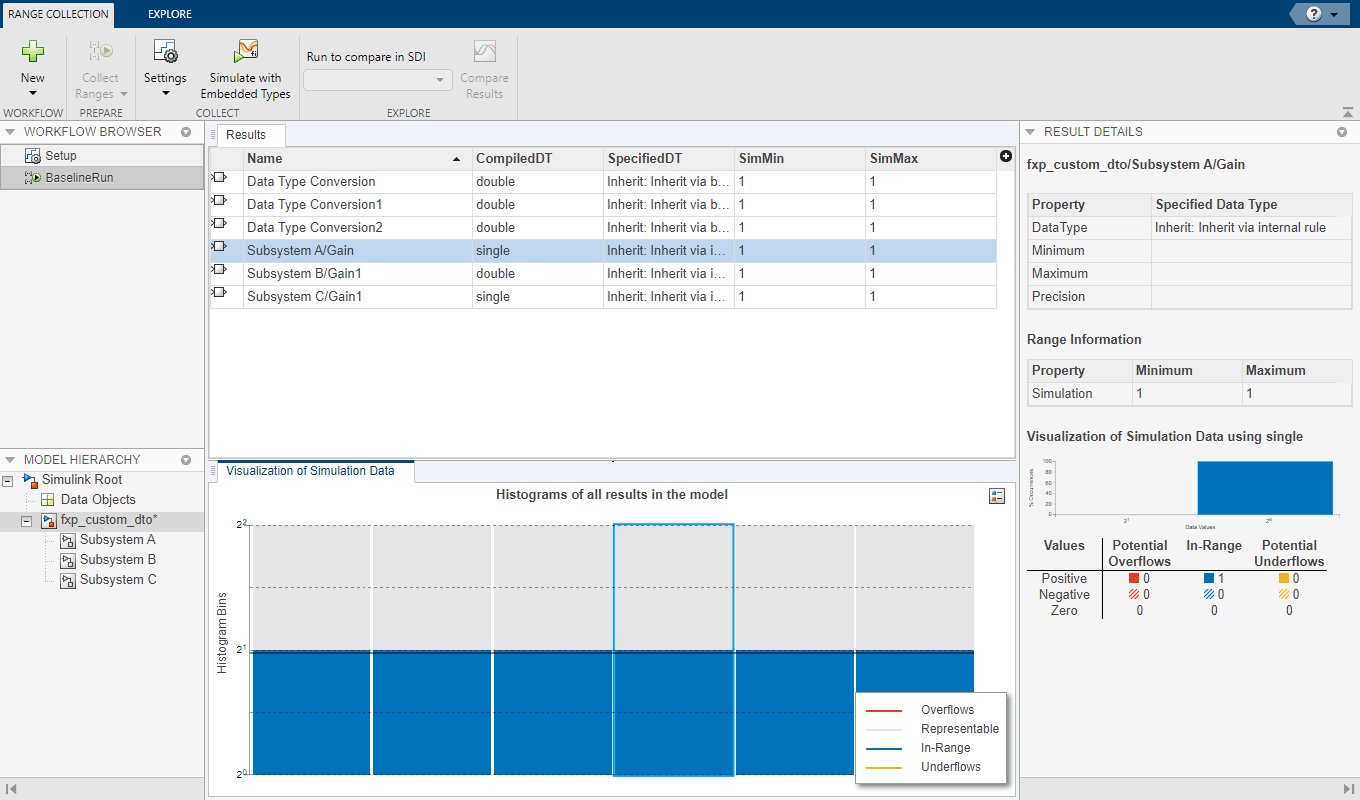

Проверять, что настройки переопределения пользовательского типа данных задали использование set_param функция была применена к модели во время запущенного набора области значений, смотрит электронную таблицу Результатов в Fixed-Point Tool.

Скомпилированный тип данных (CompiledDT) столбец для BaselineRun показывает тот Subsystem A и Subsystem C используемый single тип данных, в то время как остальная часть модели была симуляцией с помощью double тип данных.

Переопределение типа данных для иерархии модели - ссылки

Когда вы симулируете модель, которая содержит модели, на которые ссылаются, настройки переопределения типа данных для модели верхнего уровня не управляют настройками для моделей, на которые ссылаются. Необходимо задать эти настройки отдельно для моделей, на которые ссылаются, и если настройки должны быть сопоставимыми. Например, если вы устанавливаете установку переопределения типа данных модели верхнего уровня удваиваться и модель, на которую ссылаются, чтобы использовать локальные настройки, и модель, на которую ссылаются, использует типы данных с фиксированной точкой, затем проблемы распространения типа данных могут произойти.

Когда вы изменяете настройки переопределения типа данных для любого экземпляра модели, на которую ссылаются, настройки изменяются на всех экземплярах модели и на самой модели, на которую ссылаются.
