Обнаружение дорожного знака и распознавание

В этом примере показано, как сгенерировать код CUDA® MEX для обнаружения дорожного знака и приложения для распознавания, которое использует глубокое обучение. Обнаружение дорожного знака и распознавание являются важным приложением для систем помощи водителю, помощи и предоставления информации к драйверу о дорожных знаках.

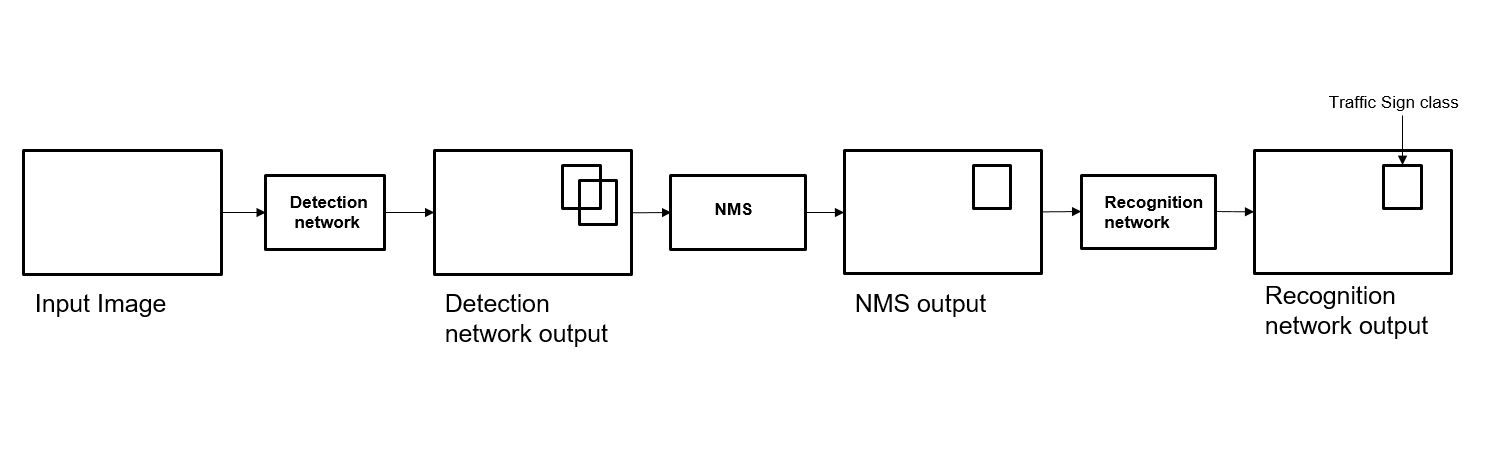

В этом примере обнаружения и распознавания дорожного знака вы выполняете три шага - обнаружение, Немаксимальное подавление (NMS) и распознавание. Во-первых, пример обнаруживает дорожные знаки на входном изображении при помощи сети обнаружения объектов, которая является вариантом сети You Only Look Once (YOLO). Затем перекрывающиеся обнаружения подавлены при помощи алгоритма NMS. Наконец, сеть распознавания классифицирует обнаруженные дорожные знаки.

Сторонние необходимые условия

Необходимый

Этот пример генерирует MEX CUDA и имеет следующие сторонние требования.

  • CUDA® включил NVIDIA® графический процессор и совместимый драйвер.

Дополнительный

Для сборок неMEX, таких как статические, динамические библиотеки или исполняемые файлы, этот пример имеет следующие дополнительные требования.

Проверьте среду графического процессора

Используйте coder.checkGpuInstall функция, чтобы проверить, что компиляторы и библиотеки, необходимые для выполнения этого примера, настраиваются правильно.

envCfg = coder.gpuEnvConfig('host');
envCfg.DeepLibTarget = 'cudnn';
envCfg.DeepCodegen = 1;
envCfg.Quiet = 1;
coder.checkGpuInstall(envCfg);

Обнаружение и сети распознавания

Сеть обнаружения обучена в среде даркнета и импортирована в MATLAB® для вывода. Поскольку размер дорожного знака относительно мал относительно того из изображения, и количество обучающих выборок в классе меньше в обучающих данных, все дорожные знаки рассматриваются как единый класс для того, чтобы обучить сеть обнаружения.

Сеть обнаружения делит входное изображение на 7 7 сетка. Каждая ячейка сетки обнаруживает дорожный знак, если центр дорожного знака находится в пределах ячейки сетки. Каждая ячейка предсказывает две ограничительных рамки и оценки достоверности для этих ограничительных рамок. Оценки достоверности указывают, содержит ли поле объект или нет. Каждая ячейка предсказывает на вероятности для нахождения дорожного знака в ячейке сетки. Итоговый счет является продуктом предыдущих баллов. Вы применяете порог 0,2 на этом итоговом счете, чтобы выбрать обнаружения.

Сеть распознавания обучена на тех же изображениях при помощи MATLAB.

trainRecognitionnet.m скрипт помощника показывает обучение сети распознавания.

Получите предварительно обученный SeriesNetwork

Загрузите сети обнаружения и распознавания.

getTsdr();

Сеть обнаружения содержит 58 слоев включая свертку, текучий ReLU и полносвязные слоя.

load('yolo_tsr.mat');
yolo
yolo =
  SeriesNetwork with properties:

         Layers: [58×1 nnet.cnn.layer.Layer]
     InputNames: {'input'}
    OutputNames: {'classoutput'}

Чтобы просмотреть сетевую архитектуру, используйте analyzeNetwork (Deep Learning Toolbox) функция.

analyzeNetwork(yolo)

Сеть распознавания содержит 14 слоев включая свертку, полностью соединенную, и классификация выходные слои.

load('RecognitionNet.mat');
convnet
convnet =
  SeriesNetwork with properties:

         Layers: [14×1 nnet.cnn.layer.Layer]
     InputNames: {'imageinput'}
    OutputNames: {'classoutput'}

tsdr_predict Функция точки входа

tsdr_predict.m функция точки входа берет вход изображений и обнаруживает дорожные знаки в изображении при помощи сети обнаружения. Функция подавляет перекрывающиеся обнаружения (NMS) при помощи selectStrongestBbox и распознает дорожный знак при помощи сети распознавания. Функция загружает сетевые объекты от yolo_tsr.mat в персистентную переменную detectionnet и RecognitionNet.mat в персистентную переменную recognitionnet. Функциональные повторные использования постоянные объекты на последующих вызовах.

type('tsdr_predict.m')
function [selectedBbox,idx] = tsdr_predict(img)
%#codegen

% This function detects the traffic signs in the image using Detection Network
% (modified version of Yolo) and recognizes(classifies) using Recognition Network
%
% Inputs :
%
% im            : Input test image
%
% Outputs :
%
% selectedBbox  : Detected bounding boxes
% idx           : Corresponding classes

% Copyright 2017-2021 The MathWorks, Inc.

coder.gpu.kernelfun;

% resize the image
img_rz = imresize(img,[448,448]);

% Converting into BGR format
img_rz = img_rz(:,:,3:-1:1);
img_rz = im2single(img_rz);

%% TSD
persistent detectionnet;
if isempty(detectionnet)
    detectionnet = coder.loadDeepLearningNetwork('yolo_tsr.mat','Detection');
end

predictions = detectionnet.activations(img_rz,56,'OutputAs','channels');


%% Convert predictions to bounding box attributes
classes = 1;
num = 2;
side = 7;
thresh = 0.2;
[h,w,~] = size(img);


boxes = single(zeros(0,4));
probs = single(zeros(0,1));
for i = 0:(side*side)-1
    for n = 0:num-1
        p_index = side*side*classes + i*num + n + 1;
        scale = predictions(p_index);
        prob = zeros(1,classes+1);
        for j = 0:classes
            class_index = i*classes + 1;
            tempProb = scale*predictions(class_index+j);
            if tempProb > thresh

                row = floor(i / side);
                col = mod(i,side);

                box_index = side*side*(classes + num) + (i*num + n)*4 + 1;
                bxX = (predictions(box_index + 0) + col) / side;
                bxY = (predictions(box_index + 1) + row) / side;

                bxW = (predictions(box_index + 2)^2);
                bxH = (predictions(box_index + 3)^2);

                prob(j+1) = tempProb;
                probs = [probs;tempProb];

                boxX = (bxX-bxW/2)*w+1;
                boxY = (bxY-bxH/2)*h+1;
                boxW = bxW*w;
                boxH = bxH*h;
                boxes = [boxes; boxX,boxY,boxW,boxH];
            end
        end
    end
end

%% Run Non-Maximal Suppression on the detected bounding boxess
coder.varsize('selectedBbox',[98, 4],[1 0]);
[selectedBbox,~] = selectStrongestBbox(round(boxes),probs);

%% Recognition

persistent recognitionnet;
if isempty(recognitionnet)
    recognitionnet = coder.loadDeepLearningNetwork('RecognitionNet.mat','Recognition');
end

idx = zeros(size(selectedBbox,1),1);
inpImg = coder.nullcopy(zeros(48,48,3,size(selectedBbox,1)));
for i = 1:size(selectedBbox,1)

    ymin = selectedBbox(i,2);
    ymax = ymin+selectedBbox(i,4);
    xmin = selectedBbox(i,1);
    xmax = xmin+selectedBbox(i,3);


    % Resize Image
    inpImg(:,:,:,i) = imresize(img(ymin:ymax,xmin:xmax,:),[48,48]);
end

for i = 1:size(selectedBbox,1)
    output = recognitionnet.predict(inpImg(:,:,:,i));
    [~,idx(i)]=max(output);
end

Сгенерируйте MEX CUDA для tsdr_predict Функция

Создайте объект настройки графического процессора для цели MEX и установите выходной язык на C++. Используйте coder.DeepLearningConfig функция, чтобы создать CuDNN объект настройки глубокого обучения и присвоение это к DeepLearningConfig свойство объекта настройки графического процессора кода. Чтобы сгенерировать MEX CUDA, используйте codegen команда и задает вход, чтобы иметь размер [480,704,3]. Это значение соответствует входному размеру изображения tsdr_predict функция.

cfg = coder.gpuConfig('mex');
cfg.TargetLang = 'C++';
cfg.DeepLearningConfig = coder.DeepLearningConfig('cudnn');
codegen -config cfg tsdr_predict -args {ones(480,704,3,'uint8')} -report
Code generation successful: View report

Чтобы сгенерировать код при помощи TensorRT, передайте coder.DeepLearningConfig('tensorrt') как опция к настройке кодера возражают вместо 'cudnn'.

Запустите сгенерированный MEX

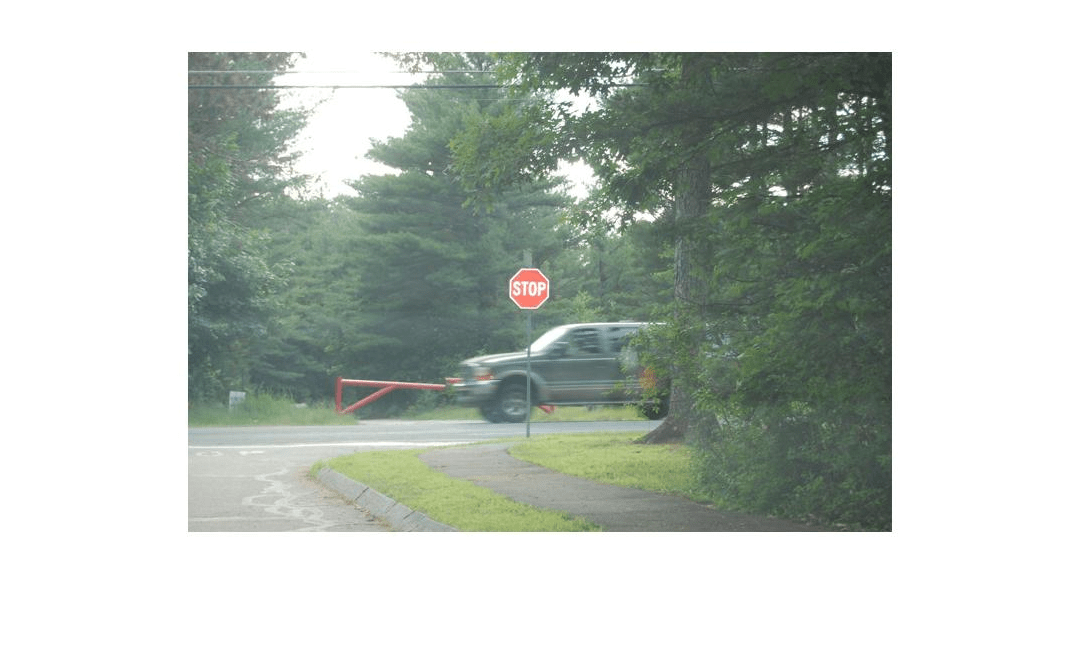

Загрузите входное изображение.

im = imread('stop.jpg');
imshow(im);

Вызовите tsdr_predict_mex на входном изображении.

im = imresize(im, [480,704]);
[bboxes,classes] = tsdr_predict_mex(im);

Сопоставьте классификационные индексы с именами дорожного знака в словаре класса.

classNames = {...
    'addedLane','slow','dip','speedLimit25','speedLimit35','speedLimit40',...
    'speedLimit45','speedLimit50','speedLimit55','speedLimit65',...
    'speedLimitUrdbl','doNotPass','intersection','keepRight','laneEnds',...
    'merge','noLeftTurn','noRightTurn','stop','pedestrianCrossing',...
    'stopAhead','rampSpeedAdvisory20','rampSpeedAdvisory45',...
    'truckSpeedLimit55','rampSpeedAdvisory50','turnLeft',...
    'rampSpeedAdvisoryUrdbl','turnRight','rightLaneMustTurn','yield',...
    'yieldAhead','school','schoolSpeedLimit25','zoneAhead45','signalAhead'};

classRec = classNames(classes);

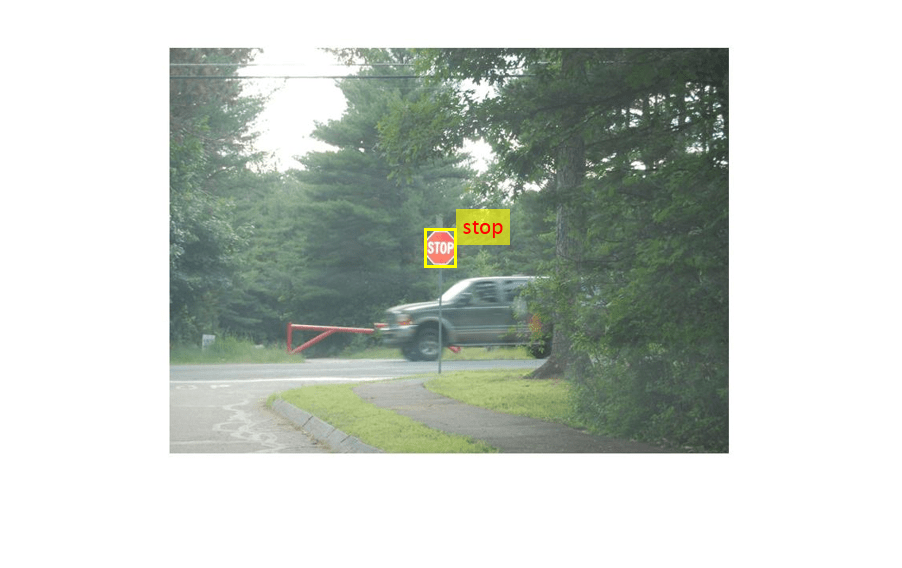

Отобразите обнаруженные дорожные знаки.

outputImage = insertShape(im,'Rectangle',bboxes,'LineWidth',3);

for i = 1:size(bboxes,1)
    outputImage = insertText(outputImage,[bboxes(i,1)+ ...
        bboxes(i,3) bboxes(i,2)-20],classRec{i},'FontSize',20,...
        'TextColor','red');
end

imshow(outputImage);

Обнаружение дорожного знака и распознавание на видео

Включенный файл помощника tsdr_testVideo.m системы координат захватов от тестового видео, выполняет обнаружение дорожного знака и распознавание, и строит результаты на каждой системе координат тестового видео.

type tsdr_testVideo
function tsdr_testVideo

% Copyright 2017-2021 The MathWorks, Inc.

% Input video
v = VideoReader('stop.avi');


%% Integrated codegeneration for Traffic Sign Detection and Recognition

% Generate MEX
cfg = coder.config('mex');
cfg.GpuConfig = coder.gpu.config;
cfg.GpuConfig.Enabled = true;

cfg.GenerateReport = false;
cfg.TargetLang = 'C++';

% Create a GPU Configuration object for MEX target setting target language
% to C++. Run the |codegen| command specifying an input of input video
% frame size. This corresponds to the input image size of tsdr_predict
% function.
codegen -config cfg tsdr_predict -args {ones(480,704,3  ,'uint8')}

fps = 0;

while hasFrame(v)
    % Take a frame
    picture = readFrame(v);
    picture = imresize(picture,[480,704]);
    % Call MEX function for Traffic Sign Detection and Recognition
    tic;
    [bboxes,clases] = tsdr_predict_mex(picture);
    newt = toc;

    % fps
    fps = .9*fps + .1*(1/newt);

    % display

        diplayDetections(picture,bboxes,clases,fps);
end


end

function diplayDetections(im,boundingBoxes,classIndices,fps)
% Function for inserting the detected bounding boxes and recognized classes
% and displaying the result
%
% Inputs :
%
% im            : Input test image
% boundingBoxes : Detected bounding boxes
% classIndices  : Corresponding classes
%

% Traffic Signs (35)
classNames = {'addedLane','slow','dip','speedLimit25','speedLimit35',...
    'speedLimit40','speedLimit45','speedLimit50','speedLimit55',...
    'speedLimit65','speedLimitUrdbl','doNotPass','intersection',...
    'keepRight','laneEnds','merge','noLeftTurn','noRightTurn','stop',...
    'pedestrianCrossing','stopAhead','rampSpeedAdvisory20',...
    'rampSpeedAdvisory45','truckSpeedLimit55','rampSpeedAdvisory50',...
    'turnLeft','rampSpeedAdvisoryUrdbl','turnRight','rightLaneMustTurn',...
    'yield','yieldAhead','school','schoolSpeedLimit25','zoneAhead45',...
    'signalAhead'};

outputImage = insertShape(im,'Rectangle',boundingBoxes,'LineWidth',3);

for i = 1:size(boundingBoxes,1)

     ymin = boundingBoxes(i,2);
     xmin = boundingBoxes(i,1);
     xmax = xmin+boundingBoxes(i,3);

    % inserting class as text at YOLO detection
    classRec = classNames{classIndices(i)};
    outputImage = insertText(outputImage,[xmax ymin-20],classRec,...
        'FontSize',20,'TextColor','red');

end
outputImage = insertText(outputImage,...
    round(([size(outputImage,1) 40]/2)-20),...
    ['Frame Rate: ',num2str(fps)],'FontSize',20,'TextColor','red');
imshow(outputImage);
end
