Алгоритм двоичного поиска, чтобы вычислить квадратный корень из номера фиксированной точки без знака

В этом примере показано, как сгенерировать HDL-код из проекта MATLAB®, реализующего алгоритм двоичного поиска, чтобы вычислить квадратный корень из номера в представлении с фиксированной точкой.

Та же реализация, первоначально с помощью n-множителей в HDL-коде, для wordlength n, при совместном использовании и потоковой передаче оптимизации, может сгенерировать HDL-код только с 1 множителем, демонстрирующим степень оптимизации MATLAB® HDL Coder.

Проект алгоритма квадратного корня показывает концепции конвейеризации, чтобы достигнуть быстрой тактовой частоты в получившемся проекте RTL. Поскольку этот проект уже находится в фиксированной точке, вы не должны запускать преобразование фиксированной точки.

Проект MATLAB

% Design Sqrt
design_name = 'mlhdlc_sqrt';

% Test Bench for Sqrt
testbench_name = 'mlhdlc_sqrt_tb';

Позволяет взгляду на Проект Sqrt

dbtype(design_name)
1     %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
2     % MATLAB design: Pipelined Bisection Square root algorithm
3     %
4     % Introduction:
5     %
6     % Implement SQRT by the bisection algorithm in a pipeline, for unsigned fixed
7     % point numbers (also why you don't need to run fixed-point conversion for this design).
8     % The demo illustrates the usage of a pipelined implementation for numerical algorithms.
9     %
10    % Key Design pattern covered in this example:
11    % (1) State of the bisection algorithm is maintained with persistent variables
12    % (2) Stages of the bisection algorithm are implemented in a pipeline
13    % (3) Code is written in a parameterized fashion, i.e. word-length independent, to work for any size fi-type
14    %
15    % Ref. 1. R. W. Hamming, "Numerical Methods for Scientists and Engineers," 2nd, Ed, pp 67-69. ISBN-13: 978-0486652412.
16    %      2. Bisection method, http://en.wikipedia.org/wiki/Bisection_method, (accessed 02/18/13).
17    %
18
19    %   Copyright 2013-2015 The MathWorks, Inc.
20
21    %#codegen
22    function [y,z] = mlhdlc_sqrt( x )
23        persistent sqrt_pipe
24        persistent in_pipe
25       if isempty(sqrt_pipe)
26           sqrt_pipe = fi(zeros(1,x.WordLength),numerictype(x));
27           in_pipe = fi(zeros(1,x.WordLength),numerictype(x));
28       end
29
30       % Extract the outputs from pipeline
31       y = sqrt_pipe(x.WordLength);
32       z = in_pipe(x.WordLength);
33
34       % for analysis purposes you can calculate the error between the fixed-point bisection routine and the floating point result.
35       %Q = [double(y).^2, double(z)];
36       %[Q, diff(Q)]
37
38       % work the pipeline
39       for itr = x.WordLength-1:-1:1
40           % move pipeline forward
41           in_pipe(itr+1) = in_pipe(itr);
42           % guess the bits of the square-root solution from MSB to the LSB of word length
43           sqrt_pipe(itr+1) = guess_and_update( sqrt_pipe(itr), in_pipe(itr+1), itr );
44       end
45
46       %% Prime the pipeline
47       % with new input and the guess
48       in_pipe(1) = x;
49       sqrt_pipe(1) = guess_and_update( fi(0,numerictype(x)), x, 1 );
50
51       %% optionally print state of the pipeline
52       %disp('************** State of Pipeline **********************')
53       %double([in_pipe; sqrt_pipe])
54
55       return
56    end
57
58    % Guess the bits of the square-root solution from MSB to the LSB in
59    % a binary search-fashion.
60    function update = guess_and_update( prev_guess, x, stage )
61        % Key step of the bisection algorithm is to set the bits
62        guess = bitset( prev_guess, x.WordLength - stage + 1);
63        % compare if the set bit is a candidate solution to retain or clear it
64        if ( guess*guess <= x )
65            update = guess;
66        else
67            update = prev_guess;
68        end
69        return
70    end

Создайте новую папку и скопируйте соответствующие файлы

Выполните следующие строки кода, чтобы скопировать необходимые файлы в качестве примера во временную папку.

mlhdlc_demo_dir = fullfile(matlabroot, 'toolbox', 'hdlcoder', 'hdlcoderdemos', 'matlabhdlcoderdemos');
mlhdlc_temp_dir = [tempdir 'mlhdlc_sqrt'];

% create a temporary folder and copy the MATLAB files
cd(tempdir);
[~, ~, ~] = rmdir(mlhdlc_temp_dir, 's');
mkdir(mlhdlc_temp_dir);
cd(mlhdlc_temp_dir);

% copy files to the temp dir
copyfile(fullfile(mlhdlc_demo_dir, [design_name,'.m*']), mlhdlc_temp_dir);
copyfile(fullfile(mlhdlc_demo_dir, [testbench_name,'.m*']), mlhdlc_temp_dir);

Симулируйте проект

Это всегда - хорошая практика, чтобы симулировать проект с испытательным стендом до генерации кода, чтобы убедиться, что нет никаких ошибок периода выполнения.

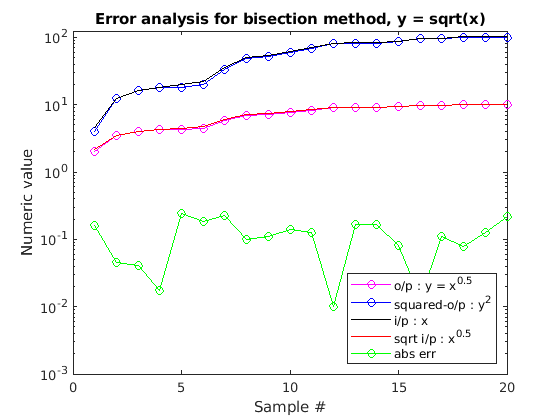

mlhdlc_sqrt_tb
Iter = 01| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 02| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 03| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 04| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 05| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 06| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 07| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 08| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 09| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 10| Input = 0.000| Output = 0000000000 (0.00) | actual = 0.000000 | abserror = 0.000000
Iter = 11| Input = 4.625| Output = 0000010000 (2.00) | actual = 2.150581 | abserror = 0.150581
Iter = 12| Input = 12.500| Output = 0000011100 (3.50) | actual = 3.535534 | abserror = 0.035534
Iter = 13| Input = 16.250| Output = 0000100000 (4.00) | actual = 4.031129 | abserror = 0.031129
Iter = 14| Input = 18.125| Output = 0000100010 (4.25) | actual = 4.257347 | abserror = 0.007347
Iter = 15| Input = 20.125| Output = 0000100010 (4.25) | actual = 4.486090 | abserror = 0.236090
Iter = 16| Input = 21.875| Output = 0000100100 (4.50) | actual = 4.677072 | abserror = 0.177072
Iter = 17| Input = 35.625| Output = 0000101110 (5.75) | actual = 5.968668 | abserror = 0.218668
Iter = 18| Input = 50.250| Output = 0000111000 (7.00) | actual = 7.088723 | abserror = 0.088723
Iter = 19| Input = 54.000| Output = 0000111010 (7.25) | actual = 7.348469 | abserror = 0.098469
Iter = 20| Input = 62.125| Output = 0000111110 (7.75) | actual = 7.881941 | abserror = 0.131941
Iter = 21| Input = 70.000| Output = 0001000010 (8.25) | actual = 8.366600 | abserror = 0.116600
Iter = 22| Input = 81.000| Output = 0001001000 (9.00) | actual = 9.000000 | abserror = 0.000000
Iter = 23| Input = 83.875| Output = 0001001000 (9.00) | actual = 9.158330 | abserror = 0.158330
Iter = 24| Input = 83.875| Output = 0001001000 (9.00) | actual = 9.158330 | abserror = 0.158330
Iter = 25| Input = 86.875| Output = 0001001010 (9.25) | actual = 9.320676 | abserror = 0.070676
Iter = 26| Input = 95.125| Output = 0001001110 (9.75) | actual = 9.753205 | abserror = 0.003205
Iter = 27| Input = 97.000| Output = 0001001110 (9.75) | actual = 9.848858 | abserror = 0.098858
Iter = 28| Input = 101.375| Output = 0001010000 (10.00) | actual = 10.068515 | abserror = 0.068515
Iter = 29| Input = 102.375| Output = 0001010000 (10.00) | actual = 10.118053 | abserror = 0.118053
Iter = 30| Input = 104.250| Output = 0001010000 (10.00) | actual = 10.210289 | abserror = 0.210289

Создайте новый проект HDL Coder™

coder -hdlcoder -new mlhdlc_sqrt_prj

Затем добавьте файл 'mlhdlc_sqrt.m' в проект как функция MATLAB и 'mlhdlc_sqrt_tb.m' как Испытательный стенд MATLAB.

Обратитесь к Начало работы с MATLAB к Рабочему процессу HDL для более полного примера при создании и заполнении проектов HDL Coder MATLAB.

Запустите генерацию HDL-кода

Этот проект уже находится в фиксированной точке и подходящий для генерации HDL-кода. Не желательно запустить плавающую точку советнику по вопросам фиксированной точки на этом проекте.

  1. Запустите советника по вопросам рабочего процесса

  2. Под 'Входными Define Типами' Выбирают 'Keep original types' для опции 'Преобразование Фиксированной точки'

  3. Под вкладкой 'Optimizations' в 'RAM Mapping' поле сняли флажок 'с MAP персистентные переменные к RAM'. Мы не хотим, чтобы трубопровод был выведен как RAM.

  4. Опционально можно хотеть выбрать под вкладкой 'Optimizations', 'Оптимизация области' и устанавливается 'Коэффициент разделения ресурсов', равный wordlength (10 здесь), выбирает 'Stream Loops' под вкладкой 'Loop Optimizations'. Также не забывайте проверять 'Распределенную Конвейеризацию', когда вы включите оптимизацию.

  5. Нажмите на 'Генерацию кода', продвигаются и нажимают 'Run'

Исследуйте сгенерированный HDL-код путем нажатия на гиперссылки в окне Code Generation Log.

Исследуйте результаты синтеза

  1. Запустите шаг логического синтеза со следующими опциями по умолчанию, если вам установили ISE на вашей машине.

  2. В отчете синтеза обратите внимание, что тактовая частота, о которой сообщает инструмент синтеза без любых опций оптимизации, включила.

  3. Обычно синхронизируя эффективность этого использования проекта Xilinx инструмент синтеза ISE для серии ИС 'Virtex7', устройства 'xc7v285t', класс скорости-3, чтобы быть приблизительно 229 МГц, и максимальная комбинаторная задержка пути: 0,406 нс.

  4. Оптимизация для этого проекта (потоковая передача цикла и множитель, совместно использующий), работает, чтобы уменьшать использование ресурсов с умеренным компромиссом на синхронизации. Для конкретного размера размера слова в испытательном стенде вы будете видеть сокращение n множителей к 1.

Очистите Сгенерированные Файлы

Можно запустить следующие команды, чтобы очистить временную папку проекта.

mlhdlc_demo_dir = fullfile(matlabroot, 'toolbox', 'hdlcoder', 'hdlcoderdemos', 'matlabhdlcoderdemos');
mlhdlc_temp_dir = [tempdir 'mlhdlc_sqrt'];
clear mex;
cd (mlhdlc_demo_dir);
rmdir(mlhdlc_temp_dir, 's');
