Оптимизируйте неподключенные порты в HDL-коде для моделей Simulink

Открыть скрипт

Генерация HDL-кода улучшает удобочитаемость кода, уменьшает размер кода и уменьшает использование области путем удаления неподключенных портов из сгенерированного кода. Это включает удаляющие несвязанные векторные и скалярные порты, порты элемента шины и входы шины. Удаление неподключенного порта может помочь избежать отказа синтеза, вызванного неиспользуемыми портами в сгенерированном коде.

Как работы по расчистке неиспользуемого порта

Работы по расчистке неиспользуемого порта в сочетании с удалением неиспользованных блоков в вашем проекте. Смотрите Удаляют Избыточную Логику и Неиспользованные Блоки в Сгенерированном HDL-коде.

Вы видите эффект удаления неиспользуемого порта в сгенерированном HDL-коде. Порты не удалены из моделей DUT верхнего уровня или подсистем, моделей реализации или моделей валидации.

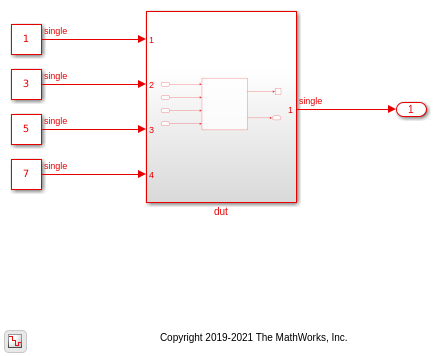

Откройте модель hdlcoder_RemoveUnconnectedPorts содержа порты Bus Element и порт, соединенный с неактивным выходом.

open_system('hdlcoder_RemoveUnconnectedPorts')
set_param('hdlcoder_RemoveUnconnectedPorts', 'SimulationCommand', 'update');

Откройте dut Блок Subsystem, и затем открывает mid_Subsystem блок. mid_Subsystem содержит порты Bus Element. Один из выходных сигналов соединяется с блоком Terminator.

open_system('hdlcoder_RemoveUnconnectedPorts/dut/mid_Subsystem')

Сгенерировать HDL-код для проекта, в командной строке MATLAB®, введите:

makehdl('hdlcoder_RemoveUnconnectedPorts/dut')

Сгенерированный код mid_Subsystem.vhd показывает, что неподключенные порты удалены во время генерации HDL-кода. Вход InBus_signal3 во входном порту DUT умножается на блок Gain и затем соединяется с выходным портом OutBus_signal2, который затем передается выходному порту DUT. Поскольку другие порты ввода и вывода не использованы на уровне DUT, эти порты удалены из сгенерированного HDL-кода.

ARCHITECTURE rtl OF mid_Subsystem IS

-- Component Declarations
COMPONENT inner_Subsystem
  PORT( clk              :   IN    std_logic;
        reset            :   IN    std_logic;
        enb              :   IN    std_logic;
        InBus_signal3    :   IN    std_logic_vector(31 DOWNTO 0);  -- single
        OutBus_signal2   :   OUT   std_logic_vector(31 DOWNTO 0)  -- single
        );
END COMPONENT;

...

END rtl;

Отключите оптимизацию удаления неиспользуемого порта

По умолчанию оптимизация включена, и неиспользуемые порты удалены в сгенерированном HDL-коде.

Если вы не хотите, чтобы неподключенные порты были удалены из проекта:

В диалоговом окне Configuration Parameters снимите флажок Remove Unused Ports.
Когда вы запускаете HDL Workflow Advisor, в Опциях Генерации кода Набора> задача Опций Оптимизации Набора, снимаете флажок Remove Unused Ports.
В командной строке, набор DeleteUnusedPorts к off с hdlset_param или makehdl. Например, чтобы указать, что вы хотите сохранить неиспользуемые порты в hdlcoder_RemoveUnconnectedPorts модель, запустите эту команду:

makehdl('hdlcoder_RemoveUnconnectedPorts/dut', 'DeleteUnusedPorts', 'off')

Сгенерированный HDL-код сохраняет неиспользованные порты Bus Elements.

ARCHITECTURE rtl OF mid_Subsystem IS

-- Component Declarations
COMPONENT inner_Subsystem
  PORT( clk                :   IN    std_logic;
        reset              :   IN    std_logic;
        enb                :   IN    std_logic;
        InBus_signal1      :   IN    std_logic_vector(31 DOWNTO 0);  -- single
        InBus_signal2      :   IN    std_logic_vector(31 DOWNTO 0);  -- single
        InBus_signal3      :   IN    std_logic_vector(31 DOWNTO 0);  -- single
        InBus_signal4      :   IN    std_logic_vector(31 DOWNTO 0);  -- single
        OutBus_signal1     :   OUT   std_logic_vector(31 DOWNTO 0);  -- single
        OutBus_signal2     :   OUT   std_logic_vector(31 DOWNTO 0)  -- single
        );
END COMPONENT;

...

END rtl;

Удаление неиспользуемого порта для портов подсистемы

Эта оптимизация может демонтировать неиспользованные порты данных подсистемы. Порты управления и порты модели, на которую ссылаются, не удалены.

Порт данных подсистемы считается активным, когда он способствует выходному порту DUT в нисходящем направлении или соединяется с активной подсистемой черного квадрата или компонентом, который сохраняется во время генерации HDL-кода.

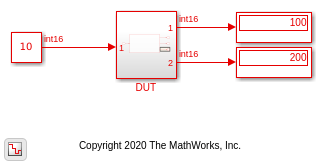

Откройте модель hdlcoder_subsys_ports_unused.

open_system('hdlcoder_subsys_ports_unused')
sim('hdlcoder_subsys_ports_unused');

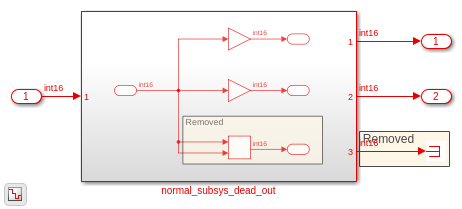

Модель содержит normal_subsys_dead_out подсистема, которая содержит выходной порт out3 это отключено и не вносит в DUT выход.

open_system('hdlcoder_subsys_ports_unused/DUT')

Чтобы сгенерировать HDL-код для подсистемы DUT, запустите эту команду:

makehdl('hdlcoder_subsys_ports_unused/DUT')

По умолчанию, когда DeleteUnusedPorts on, вычисление блока Add и выходной порт, Out3, удалены в сгенерированном HDL-коде.

ENTITY normal_subsys_dead_out IS
 PORT( In1       :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1      :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2      :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END normal_subsys_dead_out;

ARCHITECTURE rtl OF normal_subsys_dead_out IS

...

  Out1 <= std_logic_vector(Gain_out1);

...

  Out2 <= std_logic_vector(Gain1_out1);

END rtl;

Отключить DeleteUnusedPorts оптимизация, запустите эту команду:

makehdl('hdlcoder_subsys_ports_unused/DUT', 'DeleteUnusedPorts', 'off')

Когда вы устанавливаете DeleteUnusedPorts к off, этот порт и вычисление блока Add сохраняются в сгенерированном HDL-коде.

ENTITY normal_subsys_dead_out IS
 PORT( In1     :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1    :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2    :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out3    :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END normal_subsys_dead_out;

ARCHITECTURE rtl OF normal_subsys_dead_out IS

...

  Out1 <= std_logic_vector(Gain_out1);

...

  Out2 <= std_logic_vector(Gain1_out1

  Add_out1 <= to_signed(16#0000#, 16);

  Out3 <= std_logic_vector(Add_out1);

END rtl;

Удаление неиспользуемого порта для атомарных подсистем

Для неиспользуемых портов вне атомарных подсистем экземпляры атомарной подсистемы удалены из сгенерированного HDL-кода.

Откройте модель hdlcoder_atomic_subsys3_redundant

open_system('hdlcoder_atomic_subsys3_redundant')
sim('hdlcoder_atomic_subsys3_redundant');

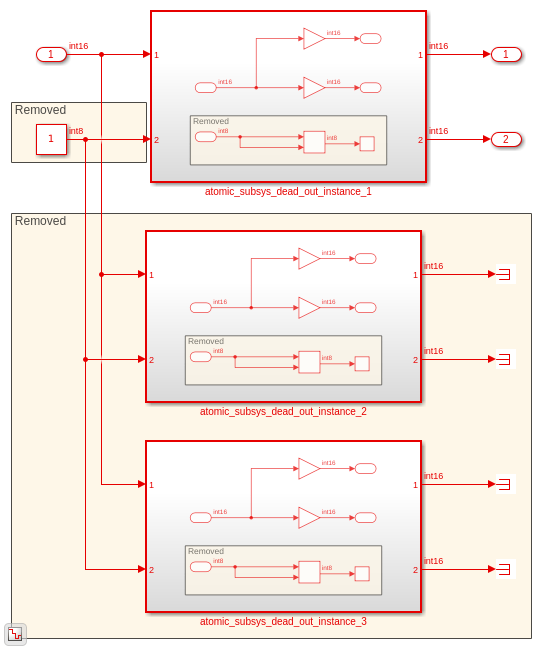

DUT подсистема содержит три экземпляра атомарной подсистемы. Выходные параметры двух из экземпляров атомарной подсистемы соединяются с блоками Терминатора.

open_system('hdlcoder_atomic_subsys3_redundant/DUT')

Чтобы сгенерировать HDL-код для подсистемы DUT, запустите эту команду:

makehdl('hdlcoder_atomic_subsys3_redundant/DUT')

ENTITY DUT IS
 PORT( In1      :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1     :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2     :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT atomic_subsys_dead_out_instance_1
  PORT( In1    :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        Out1   :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

...

END rtl;

Установить DeleteUnusedPorts к off, запустите эту команду:

makehdl('hdlcoder_atomic_subsys3_redundant/DUT', 'DeleteUnusedPorts', 'off')

Если вы устанавливаете DeleteUnusedPorta к off, входной порт In2 сохраняется в сгенерированном HDL-коде, но он питается во входной порт, который управляет неиспользованным компонентом.

ENTITY DUT IS
 PORT( In1        :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1       :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2       :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT atomic_subsys_dead_out_instance_1
  PORT( In1      :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        In2      :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
        Out1     :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2     :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

...

END rtl;

Удаление неиспользуемого порта для выходных портов атомарных подсистем

Когда у вас есть несколько активных экземпляров атомарной подсистемы, избыточная логика через контур включая любые порты сохраняются в HDL-коде, независимом от DeleteUnusedPorts установка. Когда у вас есть только один экземпляр Атомарной подсистемы, по умолчанию, когда DeleteUnusedPorts on, любая избыточная логика и порты через контур подсистемы удалены. Однако, если вы устанавливаете DeleteUnusedPorts к off, любой неиспользуемый порт сохраняется, хотя логика избыточна.

Откройте модель hdlcoder_atomic_subsys2_ports_redundant.

open_system('hdlcoder_atomic_subsys2_ports_redundant')
sim('hdlcoder_atomic_subsys2_ports_redundant');

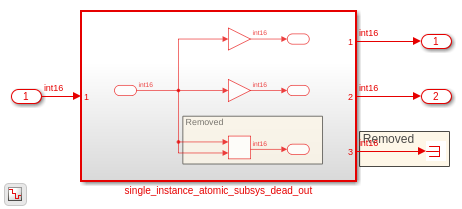

DUT подсистема содержит блок Atomic Subsystem, который содержит блок Add, соединенный с выходным портом, отключенным вне подсистемы.

open_system('hdlcoder_atomic_subsys2_ports_redundant/DUT')

Сгенерировать HDL-код для DUT подсистема, запустите эту команду:

makehdl('hdlcoder_atomic_subsys2_ports_redundant/DUT')

В сгенерированном HDL-коде блоке Add и соответствующем выходном порту удален Out3, потому что это не способствует активному выходу.

ENTITY DUT IS
 PORT( In1    :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1   :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT single_instance_atomic_subsys_dead_out
  PORT( In1    :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        Out1   :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

...

END rtl;

Установить DeleteUnusedPorts к off, запустите эту команду:

makehdl('hdlcoder_atomic_subsys2_ports_redundant/DUT', 'DeleteUnusedPorts', 'off')

Если вы устанавливаете DeleteUnusedPorts к off, выходной порт Out3 сохраняется в сгенерированном HDL-коде.

ENTITY DUT IS
 PORT( In1    :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1   :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT single_instance_atomic_subsys_dead_out
  PORT( In1    :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        Out1   :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        Out3   :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

...

END rtl;

ENTITY single_instance_atomic_subsys_dead_out IS
 PORT( In1      :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1     :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2     :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out3     :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END single_instance_atomic_subsys_dead_out;

ARCHITECTURE rtl OF single_instance_atomic_subsys_dead_out IS

...

Add_out1 <= to_signed(16#0000#, 16);

Out3 <= std_logic_vector(Add_out1);

END rtl;

Если существует несколько экземпляров атомарной подсистемы, которые не активны, неиспользуемый порт и логика удалены или сохранены в зависимости от DeleteUnusedPorts установка.

Откройте модель hdlcoder_atomic_subsys3_ports_redundant.

open_system('hdlcoder_atomic_subsys3_ports_redundant')
sim('hdlcoder_atomic_subsys3_ports_redundant');

open_system('hdlcoder_atomic_subsys3_ports_redundant/DUT')

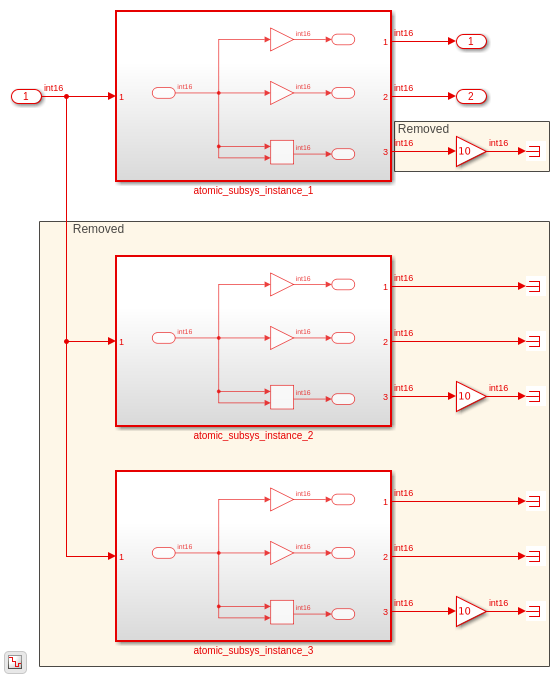

Два экземпляра атомарной подсистемы, которым отключили выходные порты, удалены в сгенерированном HDL-коде. В другом блоке Atomic Subsystem, вычислении блока Add и его выходе удален.

ENTITY DUT IS
 PORT( In1          :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1         :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2         :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT atomic_subsys_instance_1
  PORT( In1        :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        Out1       :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2       :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

...

-- Removed
--
-- Removed

u_atomic_subsys_instance_1 : atomic_subsys_instance_1
  PORT MAP( In1 => In1,  -- int16
            Out1 => atomic_subsys_instance_1_out1,  -- int16
            Out2 => atomic_subsys_instance_1_out2  -- int16
            );

Out1 <= atomic_subsys_instance_1_out1;

Out2 <= atomic_subsys_instance_1_out2;

END rtl;

Установить DeleteUnusedPorts к off, запустите эту команду:

makehdl('hdlcoder_atomic_subsys3_ports_redundant/DUT', 'DeleteUnusedPorts', 'off')

Если вы устанавливаете DeleteUnusedPorts к off, выходной порт Out3 сохраняется в сгенерированном HDL-коде.

ENTITY DUT IS
 PORT( In1         :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1        :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2        :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END DUT;

ARCHITECTURE rtl OF DUT IS

-- Component Declarations
COMPONENT atomic_subsys_instance_1
  PORT( In1        :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
        Out1       :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out2       :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
        Out3       :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
        );
END COMPONENT;

Если вы видите сгенерированный HDL-код для экземпляра Атомарной подсистемы, он показывает, что расчет блока Add и Out3 сохраняются в сгенерированном HDL-коде.

ENTITY atomic_subsys_instance_1 IS
 PORT( In1          :   IN    std_logic_vector(15 DOWNTO 0);  -- int16
       Out1         :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out2         :   OUT   std_logic_vector(15 DOWNTO 0);  -- int16
       Out3         :   OUT   std_logic_vector(15 DOWNTO 0)  -- int16
       );
END atomic_subsys_instance_1;

ARCHITECTURE rtl OF atomic_subsys_instance_1 IS

...

Add_out1 <= In1_signed + In1_signed;

Out3 <= std_logic_vector(Add_out1);

END rtl;

Ограничения

Если ваша модель содержит несколько экземпляров атомарных подсистем, моделей - ссылок или блоков Subsystem Foreach, и эти блоки активны во время генерации HDL-кода, то порты сохраняются в сгенерированном коде. Компоненты, соединенные в восходящем направлении с этими портами, также рассматриваются активными. Порты сохраняются независимо от того, разрешаете ли вы или отключаете DeleteUnusedPorts установка.

Это ограничение также применяется к сигналам шины. В этом случае целая шина сохраняется в сгенерированном HDL-коде. Для примера смотрите, Удаляют Избыточную Логику и Неиспользованные Блоки в Сгенерированном HDL-коде.

Документация

Оптимизируйте неподключенные порты в HDL-коде для моделей Simulink

Как работы по расчистке неиспользуемого порта

Отключите оптимизацию удаления неиспользуемого порта

Удаление неиспользуемого порта для портов подсистемы

Удаление неиспользуемого порта для атомарных подсистем

Удаление неиспользуемого порта для выходных портов атомарных подсистем

Ограничения

Похожие темы

Документация HDL Coder

Поддержка
