Восстановленная поддержка подсистемы в HDL Coder™

В этом примере показано, как использовать Восстановленные Подсистемы в HDL Coder.

Введение в восстановленные подсистемы

Восстановленная Подсистема является подсистемой, которая сбросит все состояния в иерархии подсистемы на основе булева управляющего сигнала. Это делает это, не требуя, чтобы проводное соединение сброса сигнализировало с каждым блоком с сохранением информации в Simulink. Эта функция позволяет сбрасывать блоки, такие как блок MATLAB function, который не имеет доступного порта сброса. Для поддержки в HDL Coder Восстановленная Подсистема поддерживается только в Synchronous Область StateControl.

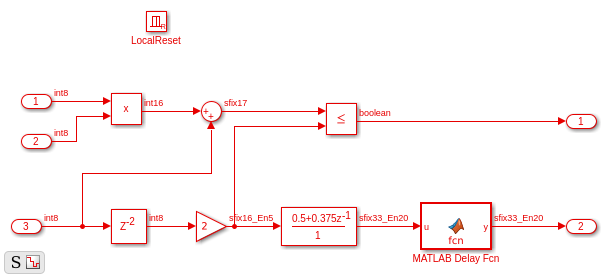

load_system('hdlcoder_resettable_subsystem');
open_system('hdlcoder_resettable_subsystem/DUT/Resettable Subsystem');
set_param('hdlcoder_resettable_subsystem', 'SimulationCommand', 'update');

Блок сброса

Восстановленная Подсистема выглядит похожей на Enabled Подсистему, или любой другой Simulink условно выполнил подсистему, в которой это имеет специализированную Блокировку порта Сброса в нем. Этот блок порта управления имеет несколько триггерных типов в наличии. Поддержки HDL Coder "уровень содержат" триггерный тип.

open_system('hdlcoder_resettable_subsystem/DUT/Resettable Subsystem/LocalReset');

Восстановленные Эффекты Подсистемы на Сгенерированном HDL-коде

Восстановленные Подсистемы позволяют сбрасывать состояние всех блоков с состоянием в подсистеме к их начальному значению. В сгенерированном HDL-коде каждой задержке проекта - задержке, смоделированной явным образом в Simulink - добавят сброс. Задержки аппаратной реализации, такие как задержки трубопровода не сбрасываются. Сигнал сброса является синхронным сигналом и совершенно независим от глобального сигнала сброса.

close_system('hdlcoder_resettable_subsystem/DUT/Resettable Subsystem/LocalReset');
makehdl('hdlcoder_resettable_subsystem/DUT');
type hdlsrc/hdlcoder_resettable_subsystem/DUT.vhd
### Generating HDL for 'hdlcoder_resettable_subsystem/DUT'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_resettable_subsystem', { 'HDL Code Generation' } )">hdlcoder_resettable_subsystem</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_resettable_subsystem'.
### Begin compilation of the model 'hdlcoder_resettable_subsystem'...
### Applying HDL optimizations on the model 'hdlcoder_resettable_subsystem'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_resettable_subsystem'.
### Working on hdlcoder_resettable_subsystem/DUT/Resettable Subsystem/Discrete FIR Filter as hdlsrc/hdlcoder_resettable_subsystem/Discrete_FIR_Filter.vhd.
### Working on hdlcoder_resettable_subsystem/DUT/Resettable Subsystem/MATLAB Delay Fcn as hdlsrc/hdlcoder_resettable_subsystem/MATLAB_Delay_Fcn.vhd.
### Working on hdlcoder_resettable_subsystem/DUT/Resettable Subsystem as hdlsrc/hdlcoder_resettable_subsystem/Resettable_Subsystem.vhd.
### Working on hdlcoder_resettable_subsystem/DUT as hdlsrc/hdlcoder_resettable_subsystem/DUT.vhd.
### Generating package file hdlsrc/hdlcoder_resettable_subsystem/DUT_pkg.vhd.
### Code Generation for 'hdlcoder_resettable_subsystem' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021bd_1724986_151598/publish_examples4/tpe7e54b58/hdlsrc/hdlcoder_resettable_subsystem/DUT_report.html
### HDL check for 'hdlcoder_resettable_subsystem' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

-- -------------------------------------------------------------
--
-- File Name: hdlsrc/hdlcoder_resettable_subsystem/DUT.vhd
-- Created: 2021-07-23 02:31:22
--
-- Generated by MATLAB 9.11 and HDL Coder 3.19
--
--
-- -------------------------------------------------------------
-- Rate and Clocking Details
-- -------------------------------------------------------------
-- Model base rate: 1
-- Target subsystem base rate: 1
--
--
-- Clock Enable  Sample Time
-- -------------------------------------------------------------
-- ce_out        1
-- -------------------------------------------------------------
--
--
-- Output Signal                 Clock Enable  Sample Time
-- -------------------------------------------------------------
-- Out1                          ce_out        1
-- Out2                          ce_out        1
-- -------------------------------------------------------------
--
-- -------------------------------------------------------------


-- -------------------------------------------------------------
--
-- Module: DUT
-- Source Path: hdlcoder_resettable_subsystem/DUT
-- Hierarchy Level: 0
--
-- -------------------------------------------------------------
LIBRARY IEEE;
USE IEEE.std_logic_1164.ALL;
USE IEEE.numeric_std.ALL;

ENTITY DUT IS
  PORT( clk                               :   IN    std_logic;
        reset                             :   IN    std_logic;
        clk_enable                        :   IN    std_logic;
        LocalReset                        :   IN    std_logic;
        In2                               :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
        In3                               :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
        In4                               :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
        ce_out                            :   OUT   std_logic;
        Out1                              :   OUT   std_logic;
        Out2                              :   OUT   std_logic_vector(32 DOWNTO 0)  -- sfix33_En20
        );
END DUT;


ARCHITECTURE rtl OF DUT IS

  -- Component Declarations
  COMPONENT Resettable_Subsystem
    PORT( clk                             :   IN    std_logic;
          reset                           :   IN    std_logic;
          enb                             :   IN    std_logic;
          In1                             :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
          In2                             :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
          In3                             :   IN    std_logic_vector(7 DOWNTO 0);  -- int8
          LocalReset                      :   IN    std_logic;
          Out1                            :   OUT   std_logic;
          Out2                            :   OUT   std_logic_vector(32 DOWNTO 0)  -- sfix33_En20
          );
  END COMPONENT;

  -- Component Configuration Statements
  FOR ALL : Resettable_Subsystem
    USE ENTITY work.Resettable_Subsystem(rtl);

  -- Signals
  SIGNAL Resettable_Subsystem_out1        : std_logic;
  SIGNAL Resettable_Subsystem_out2        : std_logic_vector(32 DOWNTO 0);  -- ufix33

BEGIN
  u_Resettable_Subsystem : Resettable_Subsystem
    PORT MAP( clk => clk,
              reset => reset,
              enb => clk_enable,
              In1 => In2,  -- int8
              In2 => In3,  -- int8
              In3 => In4,  -- int8
              LocalReset => LocalReset,
              Out1 => Resettable_Subsystem_out1,
              Out2 => Resettable_Subsystem_out2  -- sfix33_En20
              );

  ce_out <= clk_enable;

  Out1 <= Resettable_Subsystem_out1;

  Out2 <= Resettable_Subsystem_out2;

END rtl;

Блок MATLAB function не имеет поддержки явного порта сброса. Когда помещено в Восстановленную Подсистему, HDL Coder сгенерирует синхронный внешний сигнал сброса управлять сбросом персистентных переменных в функции.

  function y = fcn(u)
  persistent state;
  if isempty(state)
      state = fi(0, 1, 33, 20);
  end
  y = state;
  state = u;
  end
type hdlsrc/hdlcoder_resettable_subsystem/MATLAB_Delay_Fcn.vhd
-- -------------------------------------------------------------
--
-- File Name: hdlsrc/hdlcoder_resettable_subsystem/MATLAB_Delay_Fcn.vhd
-- Created: 2021-07-23 02:31:22
--
-- Generated by MATLAB 9.11 and HDL Coder 3.19
--
-- -------------------------------------------------------------


-- -------------------------------------------------------------
--
-- Module: MATLAB_Delay_Fcn
-- Source Path: hdlcoder_resettable_subsystem/DUT/Resettable Subsystem/MATLAB Delay Fcn
-- Hierarchy Level: 2
--
-- -------------------------------------------------------------
LIBRARY IEEE;
USE IEEE.std_logic_1164.ALL;
USE IEEE.numeric_std.ALL;

ENTITY MATLAB_Delay_Fcn IS
  PORT( clk                               :   IN    std_logic;
        reset                             :   IN    std_logic;
        enb                               :   IN    std_logic;
        u                                 :   IN    std_logic_vector(32 DOWNTO 0);  -- sfix33_En20
        LocalReset                        :   IN    std_logic;
        y                                 :   OUT   std_logic_vector(32 DOWNTO 0)  -- sfix33_En20
        );
END MATLAB_Delay_Fcn;


ARCHITECTURE rtl OF MATLAB_Delay_Fcn IS

  -- Signals
  SIGNAL u_signed                         : signed(32 DOWNTO 0);  -- sfix33_En20
  SIGNAL y_tmp                            : signed(32 DOWNTO 0);  -- sfix33_En20

BEGIN
  u_signed <= signed(u);

  MATLAB_Delay_Fcn_1_process : PROCESS (clk, reset)
  BEGIN
    IF reset = '1' THEN
      y_tmp <= to_signed(0, 33);
    ELSIF clk'EVENT AND clk = '1' THEN
      IF enb = '1' THEN
        IF LocalReset = '1' THEN
          y_tmp <= to_signed(0, 33);
        ELSE
          y_tmp <= u_signed;
        END IF;
      END IF;
    END IF;
  END PROCESS MATLAB_Delay_Fcn_1_process;


  y <= std_logic_vector(y_tmp);

END rtl;

Синхронный сигнал задержки по имени "LocalDelay" был добавлен к коду VHDL, сгенерированному для задержки, реализованной в блоке MATLAB function.
