showConfidence

Отобразите доверительные области на графиках отклика для идентифицированных моделей

Синтаксис

showConfidence(plot_handle)
showConfidence(plot_handle,sd)

Описание

showConfidence(plot_handle) отображает область доверия на графике отклика, с указателем plot_handle, для идентифицированной модели.

showConfidence(plot_handle,sd) отображает область доверия для sd стандартные отклонения.

Входные параметры

plot_handle

Указатель графика отклика.

plot_handle указатель для графика отклика идентифицированной модели, на которой отображена область доверия. Это получено как выход одной из следующих команд plot: bodeplot, stepplot, impulseplot, nyquistplot, или iopzplot.

sd

Стандартное отклонение области доверия. Общим выбором являются 3 стандартных отклонения, который дает значение на 99,7%.

Значение по умолчанию: getoptions(plot_handle,'ConfidenceRegionNumberSD')

Примеры

свернуть все

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);
h = bodeplot(sys);

Figure contains 2 axes objects. Axes object 1 with title From: u1 To: y1 contains an object of type line. This object represents sys. Axes object 2 contains an object of type line. This object represents sys.

z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.

Покажите доверительные границы для sys.

showConfidence(h);

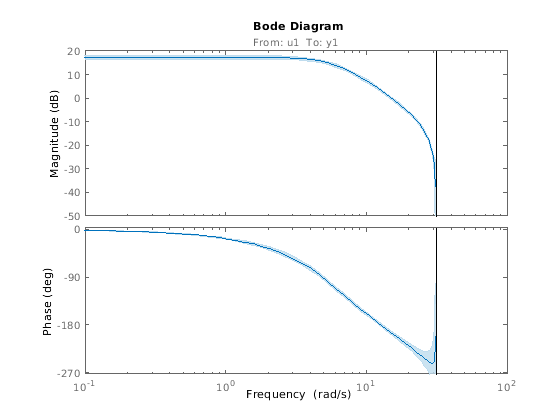

Figure contains 2 axes objects. Axes object 1 with title From: u1 To: y1 contains an object of type line. This object represents sys. Axes object 2 contains an object of type line. This object represents sys.

Этот график изображает область доверия для 1 стандартного отклонения.

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);
h = bodeplot(sys);

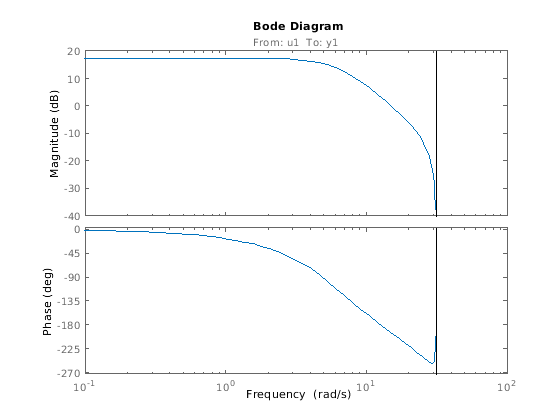

Figure contains 2 axes objects. Axes object 1 with title From: u1 To: y1 contains an object of type line. This object represents sys. Axes object 2 contains an object of type line. This object represents sys.

z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.

Покажите доверительные границы для sys использование 2 стандартных отклонений.

sd = 2;
showConfidence(h,sd);

Figure contains 2 axes objects. Axes object 1 with title From: u1 To: y1 contains an object of type line. This object represents sys. Axes object 2 contains an object of type line. This object represents sys.

sd задает количество стандартных отклонений для области доверия, отображенной на графике.

Альтернативы

Можно в интерактивном режиме включить отображение области доверия на графике отклика. Щелкните правой кнопкой по графику отклика и выберите Characteristics> Confidence Region.
