Автоматическое обновление графика в приложении GUIDE

Примечание

Среда GUIDE будет удалена в будущем релизе. После того, как GUIDE удален, существующие приложения GUIDE продолжат запускаться в MATLAB^® но они не будут доступны для редактирования в GUIDE.

Чтобы продолжить редактировать существующее приложение GUIDE, см. Стратегии Миграции GUIDE информации о том, как помочь обеспечить совместимость приложения с будущими релизами MATLAB. Чтобы создать новые приложения в интерактивном режиме, Разработайте Приложения Используя App Designer вместо этого.

В этом примере показано, как исследовать и запустить предварительно созданное приложение GUIDE. Отображения приложения объемная поверхностная диаграмма, добавляет случайный шум в поверхность и обновляет график равномерно. Приложение содержит две кнопки: тот, который начинает добавлять случайный шум в график и другой, который прекращает добавлять шум. Ползунок ниже графика позволяет пользователю устанавливать период обновления между 0,01 и 2 секундами.

Открытие и запуск примера

Открытый пример

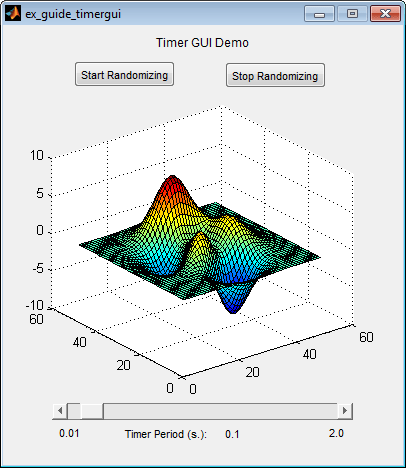

Открытый и запуск приложение. Переместите ползунок, чтобы установить интервал обновления между 0,01 и 2,0 секундами. Затем нажмите кнопку Start Randomizing, чтобы начать добавлять случайный шум в нанесенную на график функцию. Нажмите кнопку Stop Randomizing, чтобы прекратить добавлять шум и обновлять график.

Исследование кода

В GUIDE нажмите кнопку Editor, чтобы просмотреть код.
Около верхней части окна Editor используйте кнопку Go To, чтобы перейти к функциям, обсужденным ниже.

`ex_guide_timergui_OpeningFcn`

ex_guide_timergui_OpeningFcn функция выполняется, когда приложение открывает и начинает запускаться. Эта команда создает timer объект и хранилища это в handles структура.

handles.timer = timer(...
    'ExecutionMode', 'fixedRate', ...       % Run timer repeatedly.
    'Period', 1, ...                        % Initial period is 1 sec.
    'TimerFcn', {@update_display,hObject}); % Specify callback function.

Функцией обратного вызова для таймера является update_display, который задан как локальная функция.

`update_display`

update_display функция выполняется когда заданный timer период протекает. Функция получает значения в ZData свойство Surface возразите и добавляет случайный шум в него. Затем это обновляет график.

handles = guidata(hfigure);
Z = get(handles.surf,'ZData');
Z = Z + 0.1*randn(size(Z));
set(handles.surf,'ZData',Z);

`periodsldr_Callback`

periodsldr_Callback функция выполняется, когда пользователь перемещает ползунок. Это вычисляет период таймера путем получения значения ползунка и усечения его. Затем это обновляет метку ниже ползунка и обновляет период timer объект.

% Read the slider value
period = get(handles.periodsldr,'Value');
% Truncate the value returned by the slider.
period = period - mod(period,.01);
% Set slider readout to show its value.
set(handles.slidervalue,'String',num2str(period))
% If timer is on, stop it, reset the period, and start it again.
if strcmp(get(handles.timer, 'Running'), 'on')
    stop(handles.timer);
    set(handles.timer,'Period',period)
    start(handles.timer)
else               % If timer is stopped, reset its period.
    set(handles.timer,'Period',period)
end

`startbtn_Callback`

startbtn_Callback вызовы функции start метод timer возразите, не запускается ли таймер уже.

if strcmp(get(handles.timer, 'Running'), 'off')
    start(handles.timer);
end

`stopbtn_Callback`

stopbtn_Callback вызовы функции stop метод timer возразите, запускается ли таймер в настоящее время.

if strcmp(get(handles.timer, 'Running'), 'on')
    stop(handles.timer);
end

`figure1_CloseRequestFcn`

figure1_CloseRequestFcn коллбэк выполняется, когда пользователь закрывает приложение. Функция останавливает timer возразите, запускается ли это, удаляет timer объект, и затем удаляет окно рисунка.

if strcmp(get(handles.timer, 'Running'), 'on')
    stop(handles.timer);
end
% Destroy timer
delete(handles.timer)
% Destroy figure
delete(hObject);
