Axes Aspect Ratio Properties

axis команда работает путем установки различных свойств объекта осей. Можно установить эти свойства непосредственно достигать точно эффекта, который вы хотите.

Когда свойства режима установлены в auto, MATLAB автоматически определяет значения для всех этих свойств и затем расширяет оси, чтобы соответствовать форме фигуры. Можно заменить автоматическую операцию любого свойства путем определения значения для свойства или устанавливания его свойства режима вручную.

Значение, которое вы выбираете для конкретного свойства, зависит, в основном, от того, какие данные вы хотите отобразить. Большая часть данных, визуализируемых с MATLAB, также

В первом случае обычно желательно выбрать пределы по осям, которые обеспечивают хорошее разрешение в каждом направлении оси и заполнять свободное место. Реальные объекты, с другой стороны, должны быть представлены точно в пропорции, независимо от угла представления.

Значения свойств значения по умолчанию MATLAB спроектированы к

Выбор соотношения сторон по умолчанию

Оси Position свойство задает местоположение и размерности осей в фигуре. Третьи и четвертые элементы Position вектор (ширина и высота) задает прямоугольник, в котором MATLAB чертит оси. MATLAB соответствует осям к этому прямоугольнику.

Значение по умолчанию для осей Units свойство нормировано к родительским размерностям фигуры. Это означает, что форма окна рисунка определяет форму прямоугольника положения. Когда вы изменяете размер окна рисунка, MATLAB изменяет прямоугольник положения, чтобы соответствовать ему.

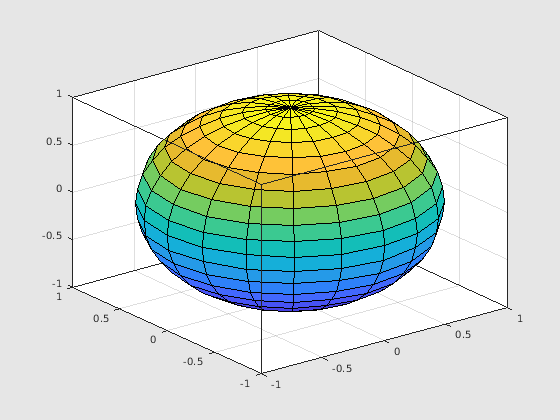

sphere
set(gcf,'Color',[0.90 0.90 0.90])
set(gca,'BoxStyle','full','Box','on')

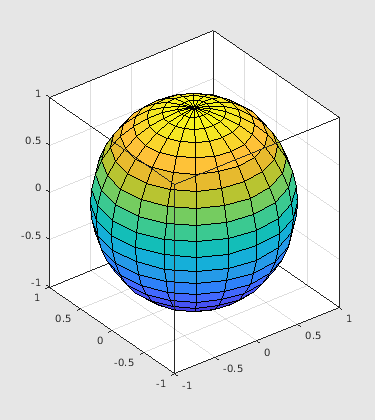

Изменение размера и формы фигуры вызывает изменение в размере и форме осей. Оси могут выбрать новые местоположения метки метки деления на оси также.

f = gcf;
f.Position(3) = f.Position(3) * 0.67;

Изменение осей, чтобы поместиться в окно рисунка может изменить соотношение сторон графика. MATLAB соответствует осям, чтобы заполнить прямоугольник положения, и в процессе может исказить форму. Это обычно желательно для графиков числовых данных, но не для отображения объектов реалистично.

Поддержание пропорций осей с фигурой изменяет размер

Чтобы обеспечить конкретную форму, можно задать размер осей в абсолютных единицах, таких как дюймы, которые независимы от размера окна рисунка. Однако это не хороший подход, если вы пишете программу MATLAB, что вы хотите работать с окном рисунка любого размера. Лучший подход должен задать соотношение сторон осей и переопределения, автоматического "растянуть для заполнения".

В случаях, где вы хотите определенное соотношение сторон, можно заменить протяжение путем определения значения для этих свойств осей:

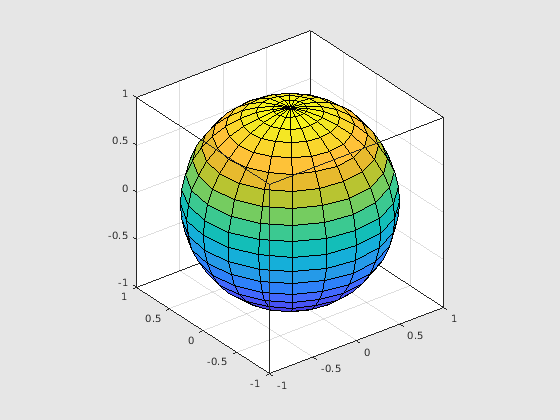

Первые два набора свойств влияют на соотношение сторон непосредственно. Устанавливание вручную любого из свойств режима просто отключает "растянуть для заполнения" при поддержании всех текущих значений свойств. В этом случае MATLAB увеличивает оси, пока одна размерность прямоугольника положения не ограничивает его. Например, установите DataAspectRatio к [1 1 1]. Также выберите цвет фигуры, чтобы видеть отношение между фигурой и осями.

sphere
daspect([1 1 1])
set(gca,'BoxStyle','full','Box','on')
set(gcf,'Color',[0.90 0.90 0.90])

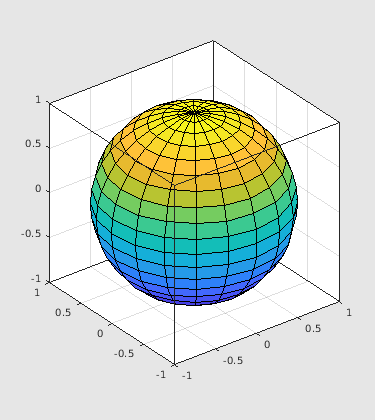

Изменение размера и формы фигуры не изменяет соотношение сторон осей.

f = gcf;
f.Position(3) = f.Position(3) * 0.67;

Установка CameraViewAngle свойство отключает "растянуть для заполнения", и также препятствует тому, чтобы MATLAB приспособил размер осей, если вы изменяете представление.

Aspect Ratio Properties

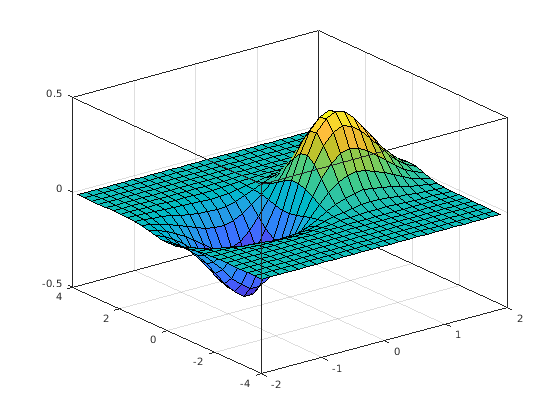

Важно изучить, как свойства взаимодействуют друг с другом, для того, чтобы получить результаты, которые вы хотите. DataAspectRatioГрафическое изображение соотношения сторон поля, и x-, y-, и пределы оси z (XLimylim, и ZLim свойства) все ограничения места на форму осей.

[X,Y] = meshgrid((-2:.15:2),(-4:.3:4));
Z = X.*exp(-X.^2 - Y.^2);
surf(X,Y,Z)
set(gca,'BoxStyle','full','Box','on')

daspect

ans = 1×3

     4     8     1

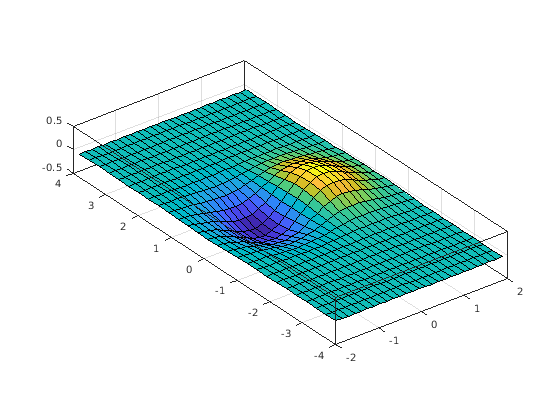

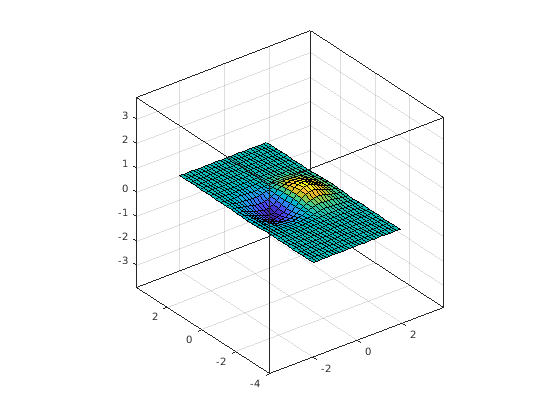

daspect([1 1 1])

pbaspect

ans = 1×3

     4     8     1

daspect([1 1 1])
pbaspect([1 1 1])

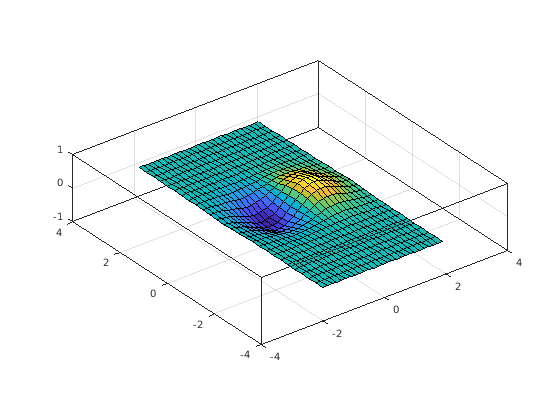

set(gca,'DataAspectRatio',[1 1 1],...
        'PlotBoxAspectRatio',[1 1 1],...
        'XLim',[-4 4],...
        'YLim',[-4 4],...
        'ZLim',[-1 1])

pbaspect

ans = 1×3

     4     4     1

Отображение действительных объектов

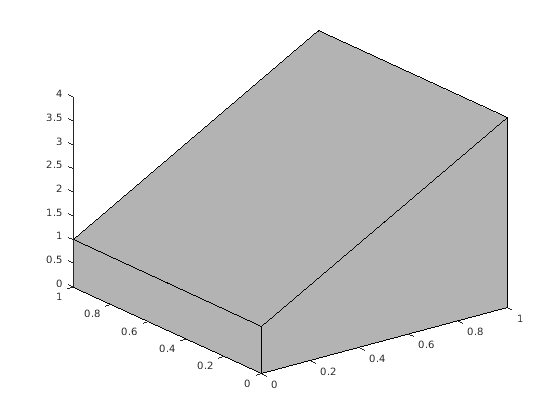

Если вы хотите отобразить объект так, чтобы это выглядело реалистичным, необходимо изменить значения по умолчанию MATLAB. Например, эти данные задают объект закрашенной фигуры, имеющий форму клина.

vert = [0 0 0; 0 1 0; 1 1 0; 1 0 0; 0 0 1; 0 1 1; 1 1 4; 1 0 4];
fac = [1 2 3 4; 2 6 7 3; 4 3 7 8; 1 5 8 4; 1 2 6 5; 5 6 7 8];
patch('Vertices',vert,'Faces',fac,...
   'FaceColor',[0.7 0.7 0.7],'EdgeColor','k')
view(3)

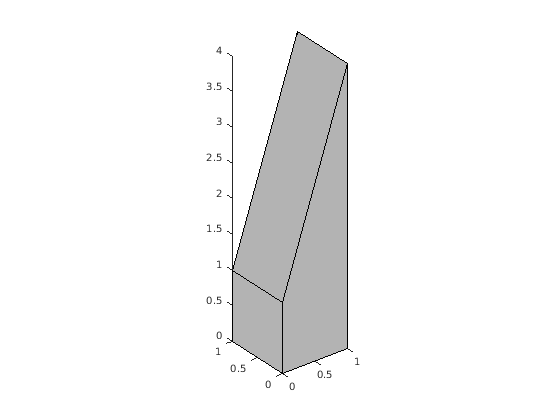

Однако это исключает, искажает фактическую форму твердого объекта, заданного по условию. Чтобы отобразить его в правильных пропорциях, установите DataAspectRatio. Установка этого свойства делает модули равными в x-, y-, и z-направлениях и препятствует тому, чтобы оси были расширены, чтобы заполнить прямоугольник положения, показав истинную форму объекта.

set(gca,'DataAspectRatio',[1 1 1])
