Постройте GraphPlot объект со Всплывающей подсказкой

Создайте GraphPlot графический объект для случайного ориентированного графа. Добавьте дополнительное свойство wifi узла к графику.

rng default
G = digraph(sprandn(20, 20, 0.05));
G.Nodes.wifi = randi([0 1], 20, 1) == 1;

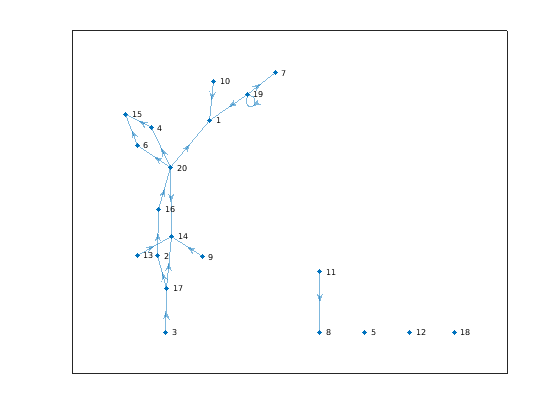

h = plot(G);

Добавьте всплывающую подсказку в график. Всплывающая подсказка позволяет вам выбрать узлы в графике графика и свойствах представления узлов.

dt = datatip(h,4,3);

По умолчанию всплывающие подсказки для неориентированного графа отображают номер узла и степень. Для ориентированных графов отображение включает номер узла, в степени, и-степень.

Настройте существующие данные во всплывающей подсказке

Можно настроить отображение всплывающих подсказок для графических объектов путем добавления, редактируя или удаляя строки данных из соответствующих свойств объектов. Для этого GraphPlot объект:

Измените метку для строки Узла во всплывающей подсказке так, чтобы это отобразилось как "Город".

h.DataTipTemplate.DataTipRows(1).Label = "City";

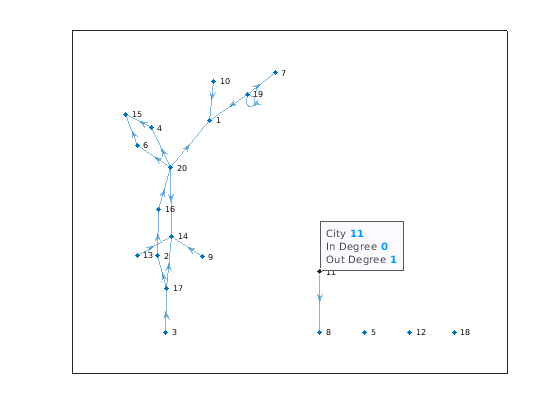

Всплывающая подсказка теперь отображает городской номер.

Добавьте данные во всплывающую подсказку

dataTipTextRow функция создает новую строку данных как объект, который может быть вставлен в DataTipRows свойство. Используйте dataTipTextRow создать новую строку данных для всплывающей подсказки пометило "WiFi", который ссылается на значения в G.Nodes.wifi свойство графика. Добавьте эту строку всплывающей подсказки в DataTipRows свойство как последняя строка.

row = dataTipTextRow('WiFi',G.Nodes.wifi);
h.DataTipTemplate.DataTipRows(end+1) = row;

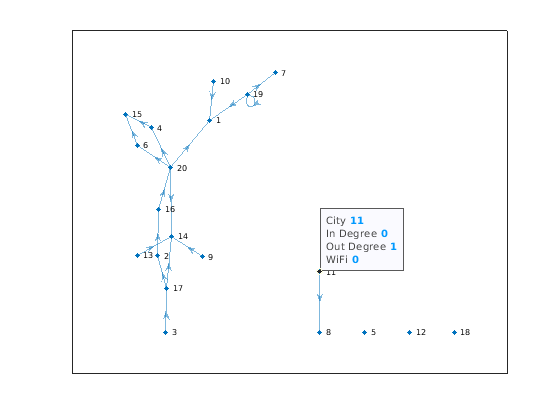

Отображение всплывающей подсказки теперь включает значение WiFi для каждого узла.

Удалите данные из всплывающей подсказки

Чтобы удалить строки данных из всплывающей подсказки, можно индексировать в DataTipRows свойство и присвоение строки пустой матричный []. Это - тот же метод, который вы можете использовать, чтобы удалить строки или столбцы из матрицы.

Удалите строки в степени и строки-степени от всплывающей подсказки. Поскольку они появляются как вторые и третьи строки в отображении всплывающей подсказки, они соответствуют вторым и третьим строкам DataTipRows свойство.

h.DataTipTemplate.DataTipRows(2:3) = [];

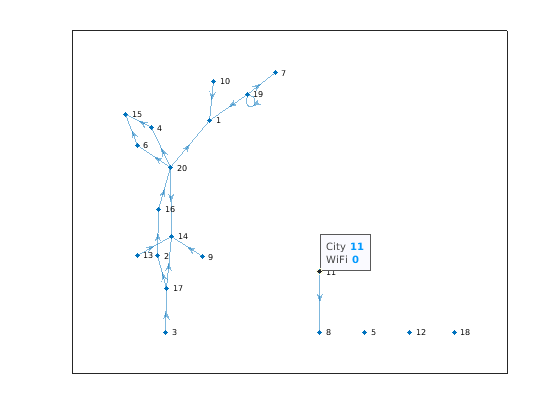

Отображение всплывающей подсказки теперь только отображает городской номер и состояние WiFi.
