Создайте потоковые анимации частицы

Путь к снаряду в зависимости от времени

В этом примере показано, как отобразить путь снаряда в зависимости от времени с помощью 3D графика полей градиента.

Покажите путь следующего снаряда с помощью констант для скорости и ускорения, vz и a. Вычислите z как высота, когда время варьируется от 0 до 1.

$z (t) = v_{z} t + \frac{a t^{2}}{2}$

vz = 10; % velocity constant
a = -32; % acceleration constant
t = 0:.1:1;
z = vz*t + 1/2*a*t.^2;

Вычислите положение в направлении X и направлении Y.

vx = 2;
x = vx*t;

vy = 3;
y = vy*t;

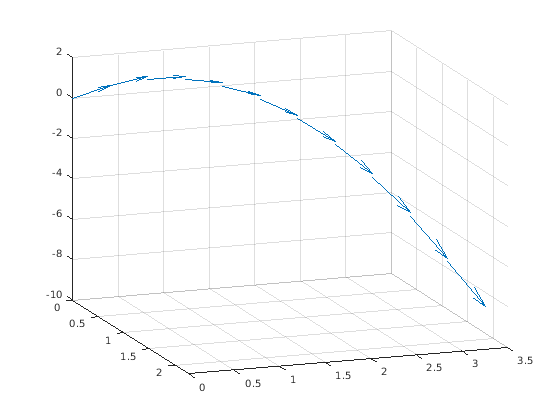

Вычислите компоненты векторов скорости и отобразите векторы с помощью 3-D графика полей градиента. Измените точку зрения осей к [70,18].

u = gradient(x);
v = gradient(y);
w = gradient(z);
scale = 0;

figure
quiver3(x,y,z,u,v,w,scale)
view([70,18])

Figure contains an axes object. The axes object contains an object of type quiver.

Что могут показать анимации частицы

Потоковая анимация частицы полезна для визуализации направления потока и скорости векторного поля. “Частицы” (представленный любым из маркеров линии) прослеживают поток вдоль конкретной линии потоков. Скорость каждой частицы в анимации пропорциональна величине векторного поля в любой данной точке вдоль линии потоков.

1. Определение отправных точек области значений данных

Этот пример определяет область объема, чтобы построить путем определения соответствующих начальных точек. В этом случае потоковые графики начинаются в x = 100, и y охватывает 20 - 50 в z = 5 плоскостей, которые не являются полными границами объема.

load wind
[sx sy sz] = meshgrid(100,20:2:50,5);

2. Создание линий потоков, чтобы указать на пути к частице

Этот пример использует линии потоков (stream3, streamline) прослеживать путь анимированных частиц, который добавляет визуальный контекст для анимации.

verts = stream3(x,y,z,u,v,w,sx,sy,sz);
sl = streamline(verts);

3. Определение представления

В то время как все линии потоков запускаются в z = 5 плоскостей, значения некоторых постепенно снижаются к нижним значениям. Следующие настройки обеспечивают четкое представление об анимации:

Точка зрения (view) выбранный показывает и плоскость, содержащую большинство линий потоков и спираль.
Выбор соотношения сторон данных (daspect) из [2 2 0.125] обеспечивает большее разрешение в z-направлении, чтобы сделать потоковые частицы более легко видимыми в спирали.
Установите пределы осей, чтобы совпадать с пределами данных (axis) и чертите поле оси (box).
```
view(-10.5,18)
daspect([2 2 0.125])
axis tight;
set(gca,'BoxStyle','full','Box','on')
```

4. Вычисление потоковых вершин частицы

Определите вершины вдоль линии потоков, где частица будет чертиться. interpstreamspeed функция возвращает эти данные на основе вершин линии потоков и скорости векторных данных. Этот пример масштабирует скорости 0,05, чтобы увеличить число интерполированных вершин.

Установите оси SortMethod свойство к childorder таким образом, анимация запускается быстрее.

streamparticles функционируйте устанавливает следующие свойства:

Animate к 10 запускать анимацию 10 раз.
ParticleAlignment к on запустить все трассировки частицы вместе.
MarkerEdgeColor к none чертить только поверхность кругового маркера. Анимации обычно запускаются быстрее, когда ребра маркера не чертятся.
MarkerFaceColor к red.

Marker к o, который чертит круговой маркер. Можно использовать другие маркеры линии также.

iverts = interpstreamspeed(x,y,z,u,v,w,verts,0.01);
set(gca,'SortMethod','childorder');
streamparticles(iverts,15,...
	'Animate',10,...
	'ParticleAlignment','on',...
	'MarkerEdgeColor','none',...
	'MarkerFaceColor','red',...
	'Marker','o');
