Алгоритм

Алгоритм, который мы выбрали для этого codistributed массива, относительно прост. Мы генерируем большую матрицу, таким образом, что каждая лаборатория добирается приблизительно 512 512 субматрица, за исключением первой лаборатории. Первая лаборатория получает только один столбец матрицы, и другие столбцы присвоены последней лаборатории. Таким образом, в кластере с четырьмя лабораториями, лаборатория 1 сохраняет только 1 512 столбец, лаборатории 2 и 3 имеют свои выделенные разделы, и лаборатория 4 имеет свой выделенный раздел плюс дополнительные столбцы (перенесенный из лаборатории 1). Конечный результат является несбалансированной рабочей нагрузкой при выполнении нулевой коммуникации поэлементные операции (такие как sin) и коммуникация задерживается с операциями параллели данных (такими как codistributed/mtimes). Мы начинаем с операции параллели данных сначала (codistributed/mtimes). Мы затем выполняем, в цикле, sqrt, sin, и операции скалярного произведения, все из которых только работают с отдельными элементами матрицы.

Код файла MATLAB для этого примера может быть найден в: pctdemo_aux_profdistarray

В этом примере размер матрицы отличается в зависимости от количества работников MATLAB (numlabs). Однако это берет приблизительно то же самое значение времени вычисления (не включая коммуникацию), чтобы запустить этот пример в любом кластере, таким образом, можно попытаться использовать больший кластер, не имея необходимость ожидать долгое время.

spmd
    labBarrier; % synchronize all the labs
    mpiprofile reset
    mpiprofile on
    pctdemo_aux_profdistarray();
end

Worker 1:
  This lab has 1024 rows and 1 columns of a codistributed array
Worker 2:
  This lab has 1024 rows and 256 columns of a codistributed array
Worker 3:
  This lab has 1024 rows and 256 columns of a codistributed array
Worker 4:
  This lab has 1024 rows and 511 columns of a codistributed array
Worker 1:
  Calling mtimes on codistributed arrays
  Calling embarrassingly parallel math functions (i.e. no communication is required)
  on a codistributed array.
  Done
Worker 2:
  Calling mtimes on codistributed arrays
  Calling embarrassingly parallel math functions (i.e. no communication is required)
  on a codistributed array.
  Done
Worker 3:
  Calling mtimes on codistributed arrays
  Calling embarrassingly parallel math functions (i.e. no communication is required)
  on a codistributed array.
  Done
Worker 4:
  Calling mtimes on codistributed arrays
  Calling embarrassingly parallel math functions (i.e. no communication is required)
  on a codistributed array.
  Done

mpiprofile viewer

Во-первых, просмотрите Параллельные Сводные данные Профиля, убедившись, что они сортируются по времени выполнения путем нажатия на Total Time column. Затем перейдите по ссылке для функционального pctdemo_aux_profdistarray видеть Функциональный Детализированный отчет.

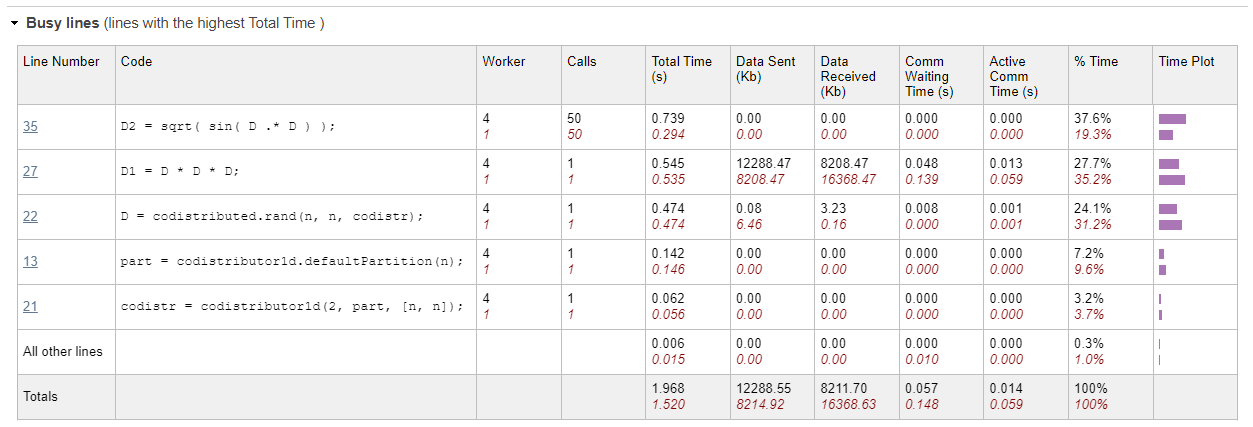

Занятая таблица линии в функциональном детализированном отчете

Каждая запись функции MATLAB имеет свою собственную Занятую таблицу линий, которая полезна, если вы хотите профилировать несколько программ или примеров одновременно.

Несмотря на то, что никакая коммуникация не требуется для этой поэлементной операции, эффективность не оптимальна, потому что некоторые лаборатории действительно больше работают, чем другие. Во второй строке, (D*D*D), общее потраченное время является тем же самым на обеих лабораториях. Однако Полученные Данные и Данные Отправленные столбцы показывают значительные различия в сумме данных, отправленных и полученных. Время потрачено для этого mtimes операция подобна на всех лабораториях, потому что codistributed коммуникация массивов неявно синхронизирует связь между ними.

В последнем столбце Занятой таблицы линий панель показывает процент для выбранного поля. Эти панели могут также использоваться, чтобы визуально сравнить Общее Время, и Отправленные Данные или Данные, Полученные из основных лабораторий и лабораторий сравнения.

Используйте графики наблюдать операции над массивами Codistributed

Чтобы получить более определенную информацию о codistributed операции над массивами, кликните по соответствующему имени функции в Функциональном Детализированном отчете.

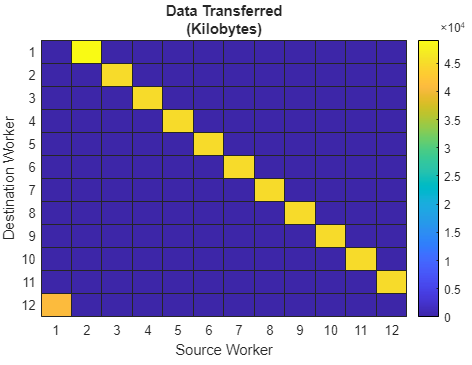

Чтобы получить передаваемые данные межлаборатории, нажмите Heatmap в разделе Plots панели инструментов. На первом рисунке вы видите, что лаборатория 1 передача большая часть объема данных и последняя лаборатория (лаборатория 12) передает наименьшее количество объема данных.

Используя тепловые карты, можно также видеть объем данных, переданный между каждой лабораторией. Это постоянно для всех лабораторий за исключением первых и последних лабораторий. Когда нет никакой явной коммуникации, это указывает на проблему распределения. В типичном codistributed массиве mtimes операция, лаборатории, которые имеют наименьшее количество объема данных (e.g., лаборатория 1) получают все необходимые данные их соседних лабораторий (e.g., лаборатория 2).

Данные переданный график

В Данных Переданный график существует значительное уменьшение в сумме данных, переданных последней лаборатории и увеличению суммы, переданной первой лаборатории. Наблюдение Коммуникационного Графика временной зависимости (не показанный) далее иллюстрирует, что существует что-то другое продолжающееся в первой лаборатории. Таким образом, первая лаборатория проводит самое долгое количество времени в коммуникации.

Как вы видите, неравномерное распределение матрицы вызывает ненужные коммуникационные задержки при использовании параллельных codistributed операций над массивами данных и неравномерного распределения работы с параллелью задачи (никакая коммуникация) операции. Кроме того, лаборатории (как первая лаборатория в этом примере), которые получают больше данных, запускаются с наименьшего количества объема данных до codistributed операции над массивами.
