Кубоиды, цилиндры и сферы
В этом примере показано, как создать 3-D конфигурации, сформированные одним или несколькими кубические, цилиндрические, и сферические ячейки при помощи multicuboid, multicylinder, и multisphere функции, соответственно. С этими функциями можно создать сложенные или вложенные конфигурации. Также можно создать конфигурации, где некоторые ячейки пусты; например, выкопайте цилиндры, кубы или сферы.
Все ячейки в геометрии должны иметь тот же тип: или кубоиды, или цилиндры или сферы. Эти функции не комбинируют ячейки различных типов в одной геометрии.

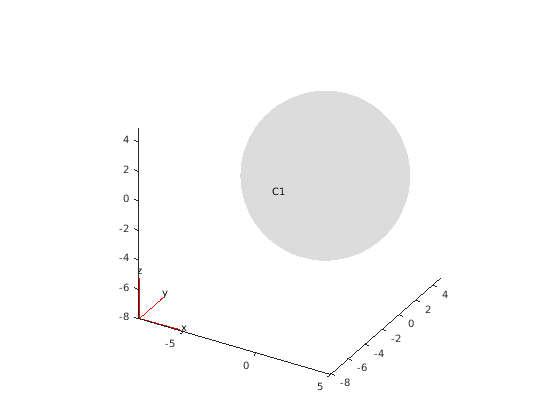

Одна сфера
Создайте геометрию, которая состоит из одной сферы, и включайте эту геометрию в модель PDE.
Используйте multisphere функция, чтобы создать одну сферу. Получившаяся геометрия состоит из одной ячейки.
gm = multisphere(5)
gm =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 1
NumEdges: 0
NumVertices: 0
Vertices: []
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Постройте геометрию.
pdegplot(model,'CellLabels','on')

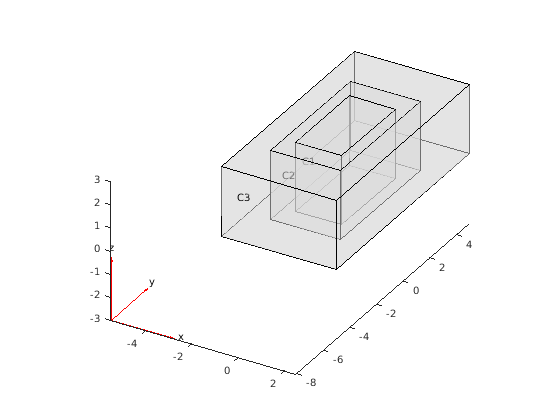

Вложенные кубоиды той же высоты
Создайте геометрию, которая состоит из трех вложенных кубоидов той же высоты, и включайте эту геометрию в модель PDE.
Создайте геометрию при помощи multicuboid функция. Получившаяся геометрия состоит из трех ячеек.
gm = multicuboid([2 3 5],[4 6 10],3)
gm =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 18
NumEdges: 36
NumVertices: 24
Vertices: [24x3 double]
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Постройте геометрию.
pdegplot(model,'CellLabels','on','FaceAlpha',0.5)

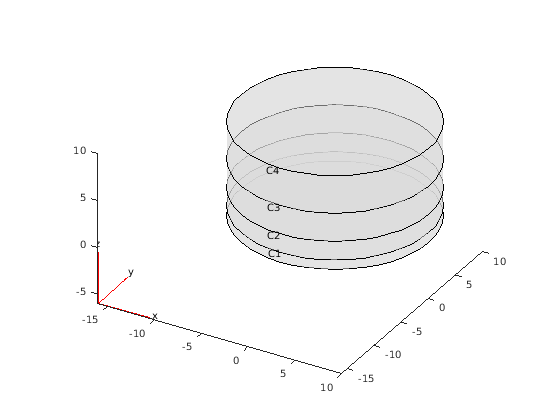

Сложенные цилиндры
Создайте геометрию, которая состоит из трех сложенных цилиндров, и включайте эту геометрию в модель PDE.
Создайте геометрию при помощи multicylinder функция с ZOffset аргумент. Получившаяся геометрия состоит из четырех ячеек, сложенных друг на друге.
gm = multicylinder(10,[1 2 3 4],'ZOffset',[0 1 3 6])gm =
DiscreteGeometry with properties:
NumCells: 4
NumFaces: 9
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Постройте геометрию.
pdegplot(model,'CellLabels','on','FaceAlpha',0.5)

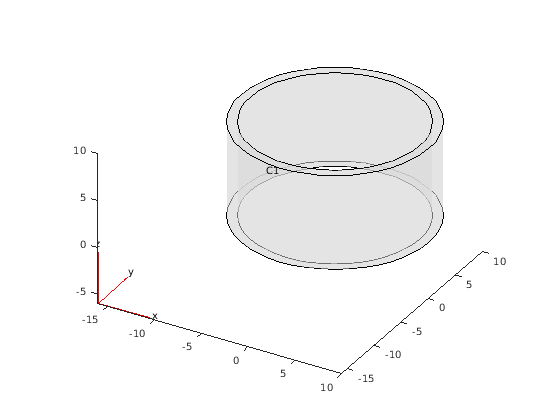

Полый цилиндр
Создайте полый цилиндр и включайте его как геометрию в модели PDE.
Создайте полый цилиндр при помощи multicylinder функция с Void аргумент. Получившаяся геометрия состоит из одной ячейки.
gm = multicylinder([9 10],10,'Void',[true,false])gm =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 4
NumEdges: 4
NumVertices: 4
Vertices: [4x3 double]
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Постройте геометрию.
pdegplot(model,'CellLabels','on','FaceAlpha',0.5)
