Геометрия от alphaShape
Создайте 3-D геометрию с помощью alphaShape MATLAB функция. Во-первых, создайте alphaShape объект блока с цилиндрическим отверстием. Затем импортируйте геометрию в модель PDE от alphaShape контур.
Создайте 2D сетку mesh.
[xg,yg] = meshgrid(-3:0.25:3); xg = xg(:); yg = yg(:);
Создайте единичный диск. Удалите все узлы решетки mesh, которые падают в единичном диске и включают точки единичного диска.
t = (pi/24:pi/24:2*pi)'; x = cos(t); y = sin(t); circShp = alphaShape(x,y,2); in = inShape(circShp,xg,yg); xg = [xg(~in); cos(t)]; yg = [yg(~in); sin(t)];
Создайте 3-D копии остающихся узлов решетки mesh с z- координаты в пределах от 0 до 1. Объедините точки в alphaShape объект.
zg = ones(numel(xg),1); xg = repmat(xg,5,1); yg = repmat(yg,5,1); zg = zg*(0:.25:1); zg = zg(:); shp = alphaShape(xg,yg,zg);
Получите поверхностную сетку alphaShape объект.
[elements,nodes] = boundaryFacets(shp);
Поместите данные в правильную форму для geometryFromMesh.
nodes = nodes'; elements = elements';
Создайте модель PDE и импортируйте поверхностную mesh.
model = createpde(); geometryFromMesh(model,nodes,elements);

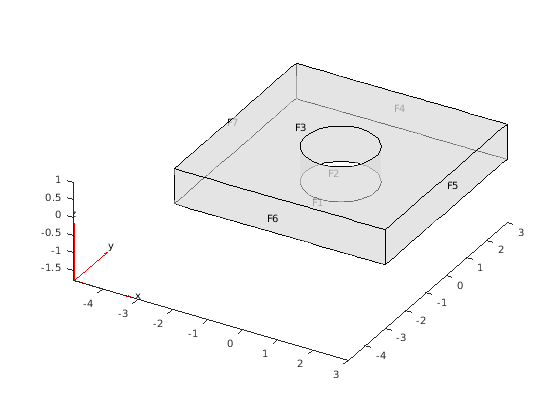

Просмотрите геометрию и столкнитесь с числами.
pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)
Чтобы использовать геометрию в анализе, создайте mesh объема.
generateMesh(model);
