В этом примере показано, как смоделировать, параметрируйте и протестируйте автомобильную муфту. Модель используется, чтобы сгенерировать график механизма и системных скоростей передачи во время сценария расцепления.
Следующий рисунок показывает модель автомобильной муфты в тестовой обвязке. Выход модели является графиком скорости по сравнению со временем механизма и систем передачи во время сценария расцепления.

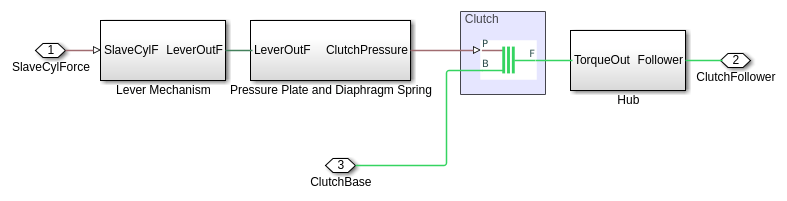

Эта подсистема показывает, как муфта моделируется. Муфта состоит из механизма рычага, пружина диафрагмы, пластина давления, набор пластин муфты и концентратор. Рычаг передает силу пружине диафрагмы, когда сила прикладывается на другом конце рычага ведомым цилиндром. Приложенная сила на пружине диафрагмы заставляет пластину давления удалять предварительную приложенную силу на пластине муфты. Расцепление происходит, когда сила на пластине муфты удалена посредством удаления силы на пластине давления действием пружины диафрагмы. Никакой крутящий момент не передается от механизма до передачи после события расцепления.

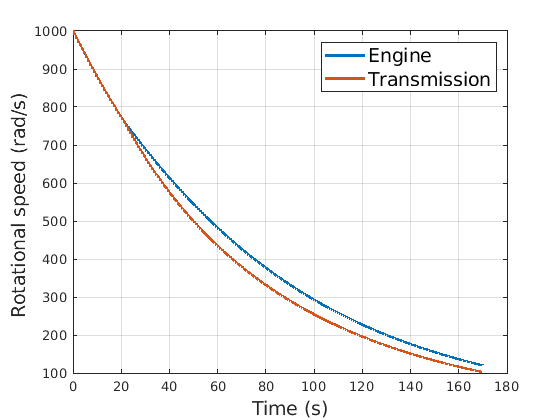

Эта модель генерирует график скорости по сравнению со временем механизма и систем передачи во время сценария расцепления.
