Ideal Angular Velocity Source

Идеальный источник скорости вращения в системах вращательного механического устройства

  • Библиотека:
  • Simscape / Библиотека Основы / Механическое устройство / Механические Источники

  • Ideal Angular Velocity Source block

Описание

Блок Ideal Angular Velocity Source представляет идеальный источник скорости вращения, которая генерирует скоростной дифференциал на его терминалах, пропорциональных входному физическому сигналу. Источник идеален в некотором смысле, что он принят, чтобы быть достаточно способным обеспечить заданную скорость независимо от крутящего момента, проявленного в системе.

Связи R и C являются портами сохранения вращательного механического устройства. Порт S является портом физического сигнала, через который управляющий сигнал, который управляет источником, применяется. Относительная скорость (скоростной дифференциал) через источник прямо пропорциональна сигналу в порту управления S. Целое разнообразие Simulink® источники сигнала могут использоваться, чтобы сгенерировать желаемый скоростной профиль изменения.

Положительное направление блока от порта R до порта C. Это означает, что скорость измеряется как ω = ω Rω C, где ω R, ω C является абсолютными скоростями вращения в портах R и C, соответственно, и крутящий момент через источник положителен, если это направлено от R до C. Энергия, произведенная источником, отрицательна, если источник поставляет энергию порту R.

Порты

Входной параметр

развернуть все

Входной порт физического сигнала, через который применяется управляющий сигнал, который управляет источником.

Сохранение

развернуть все

Порт сохранения вращательного механического устройства сопоставлен с исходной подвижной частью (стержень).

Порт сохранения вращательного механического устройства сопоставлен с исходной контрольной точкой (случай).

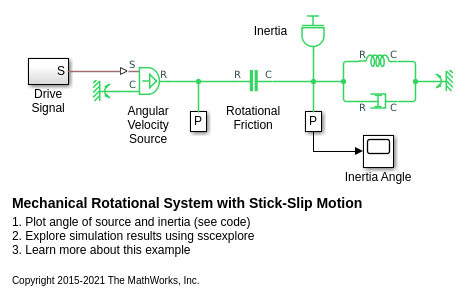

Примеры модели

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Представленный в R2007a
