Reservoir (2P)

Двухфазный жидкий резервуар при постоянной температуре и давлении

расширьте все на странице
  • Библиотека:

  • Simscape / Библиотека Основы / Двухфазная Жидкость / Элементы

  • Reservoir (2P) block

Описание

Блок Reservoir (2P) устанавливает граничные условия давления и температуры в двухфазной гидросистеме. Резервуар принят бесконечный в размере, вызвав его давление и определенную внутреннюю энергию остаться постоянным.

Порт A представляет вход резервуара. Сопротивление потока между портом A и внутренней частью резервуара принято незначительное. Давление в порте A поэтому равно давлению в резервуаре.

Определенная энтальпия и определенная внутренняя энергия во входе резервуара зависят от направления потока. Жидкость оставляет резервуар при пластовом давлении и определенной внутренней энергии. Жидкость вводит резервуар при пластовом давлении, но определенная внутренняя энергия определяется двухфазной гидросистемой в восходящем направлении.

Блок обеспечивает независимый выбор спецификации давления и энергетической спецификации, при помощи параметров Reservoir energy specification и Reservoir pressure specification. В зависимости от выбранных опций блок отсоединяет дополнительные параметры, чтобы задать значения для выбранных количеств.

Этот блок также служит ссылочной связью для блока Pressure & Internal Energy Sensor (2P). В этом случае измеренное давление и определенная внутренняя энергия относительно пластового давления и определенной внутренней энергии.

Допущения и ограничения

  • Давление и определенная внутренняя энергия жидкости приняты постоянные в резервуаре.

  • Сопротивление потока между портом A и внутренней частью резервуара незначительно. Давление является тем же самым в порте A и во внутренней части резервуара.

Порты

Сохранение

развернуть все

Двухфазный жидкий порт сохранения сопоставлен с входом резервуара.

Параметры

развернуть все

Метод спецификации для пластового давления:

  • Atmospheric pressure — Используйте атмосферное давление, заданное блоком Two-Phase Fluid Properties (2P), соединенным со схемой.

  • Specified pressure — Задайте значение при помощи параметра Reservoir pressure.

  • Saturation pressure at specified condensing temperature — Используйте давление вдоль жидкой кривой насыщения, которая соответствует температуре, заданной параметром Reservoir condensing temperature.

  • Saturation pressure at specified evaporating temperature — Используйте давление вдоль кривой насыщения пара, которая соответствует температуре, заданной при помощи параметра Reservoir evaporating temperature.

Абсолютное давление в резервуаре. Это давление остается постоянным в процессе моделирования. Значение по умолчанию соответствует атмосферному давлению на среднем уровне моря.

Зависимости

Чтобы включить этот параметр, установите Reservoir pressure specification на Specified pressure.

Давление жидкости в резервуаре равно давлению насыщения вдоль жидкой кривой насыщения, которая соответствует этой температуре сжатия. Температура сжатия должна быть меньше критической температуры, потому что кривые насыщения не заданы выше критической точки.

Зависимости

Чтобы включить этот параметр, установите Reservoir pressure specification на Saturation pressure at specified condensing temperature.

Давление жидкости в резервуаре равно давлению насыщения вдоль кривой насыщения пара, которая соответствует этой температуре испарения. Испаряющаяся температура должна быть меньше критической температуры, потому что кривые насыщения не заданы выше критической точки.

Зависимости

Чтобы включить этот параметр, установите Reservoir pressure specification на Saturation pressure at specified evaporating temperature.

Термодинамическая переменная, чтобы использовать для энергетической спецификации:

  • Temperature — Задайте абсолютную температуру в резервуаре при помощи параметра Reservoir temperature.

  • Vapor quality — Задайте массовую часть пара в резервуаре при помощи параметра Reservoir vapor quality. Можно использовать эту опцию только, когда давление меньше критического давления, потому что это количество не существует выше критической точки.

  • Vapor void fraction — Задайте часть объема пара в резервуаре при помощи параметра Reservoir void fraction. Можно использовать эту опцию только, когда давление меньше критического давления, потому что это количество не существует выше критической точки.

  • Specific enthalpy — Задайте определенную энтальпию жидкости в резервуаре при помощи параметра Reservoir specific enthalpy.

  • Specific internal energy — Задайте определенную внутреннюю энергию жидкости в резервуаре при помощи параметра Reservoir specific internal energy.

  • Degree of subcooling — Задайте степень подохлаждения жидкости в резервуаре при помощи параметра Reservoir subcooling. Можно использовать эту опцию только, когда давление меньше критического давления, потому что кривые насыщения не заданы выше критической точки.

  • Degree of superheating — Задайте степень перегревания жидкости в резервуаре при помощи параметра Reservoir superheating. Можно использовать эту опцию только, когда давление меньше критического давления, потому что кривые насыщения не заданы выше критической точки.

Абсолютная температура в резервуаре. Эта температура остается постоянной в процессе моделирования. Заданная температура сопоставляет с определенной энтальпией или в подохлажденной жидкой области или в перегретой области пара. Для большинства жидкостей температура в области смеси жидкого пара схемы P-H является постоянной, поэтому температурное значение не соответствует непосредственное определенному значению энтальпии в области смеси жидкого пара.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Temperature.

Массовая часть пара в резервуаре. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Vapor quality.

Часть объема пара в резервуаре. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Vapor void fraction.

Определенная энтальпия жидкости в резервуаре. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Specific enthalpy.

Определенная внутренняя энергия жидкости в резервуаре. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Specific internal energy.

Степень подохлаждения жидкости в резервуаре, то есть, различии между жидкой температурой насыщения и температурой жидкости. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Degree of subcooling.

Степень перегревания жидкости в резервуаре, то есть, различии между температурой жидкости и температурой насыщения пара. Это значение остается постоянным в процессе моделирования.

Зависимости

Чтобы включить этот параметр, установите Reservoir energy specification на Degree of superheating.

Площадь потока входа резервуара, представленного портом A.

Примеры модели

Cavitation in Two-Phase Fluid

Кавитация в двухфазной жидкости

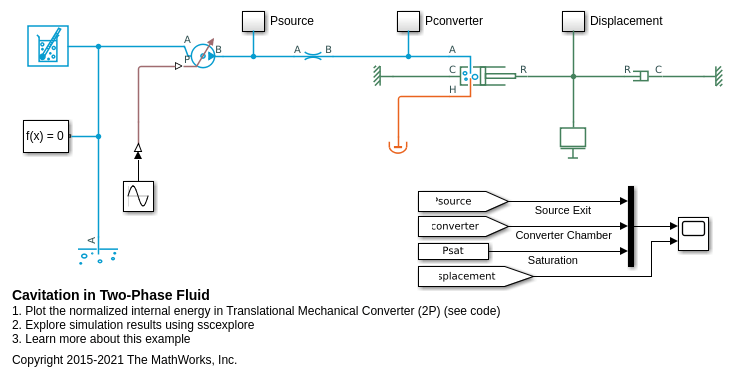

Как двухфазные жидкие компоненты могут использоваться, чтобы симулировать кавитацию. Модель является поступательным механическим конвертером, управляемым колеблющимся источником давления. Во время отрицательного фрагмента исходного цикла давления жидкость cavitates, уменьшая силу производится конвертером. В результате дрейфы смещения конвертера и не возвращаются к стартовой позиции.

Fluid Vaporization in Pipe

Жидкое испарение в трубопроводе

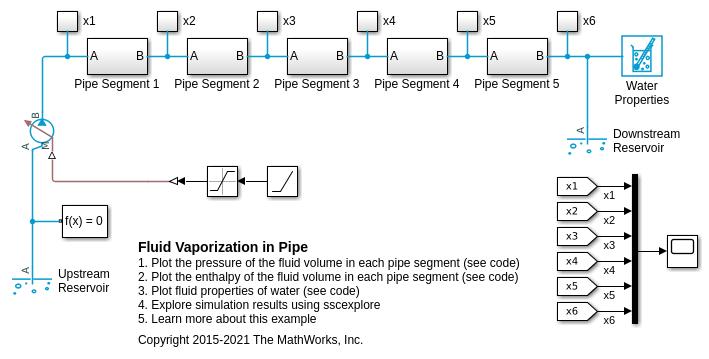

Смоделируйте испарение воды, чтобы сгенерировать пар. Жидкая вода вводит трубопровод в 370 K на уровне 1 кг/с. Трубопровод нагревается к 1000 K, заставляя воду, текущую в трубопроводе насыщать.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
