Выключатель
В этом примере показано, как смоделировать выключатель. Электромеханический механизм прерывателя аппроксимирован постоянной времени первого порядка, и он принят, что механическая сила пропорциональна текущей загрузке. Это простое представление подходит для использования в большей модели полной системы. Когда 20-вольтовое предоставление применяется в одну секунду, оно приводит к току, который превышает текущую оценку выключателя, и следовательно прохождения прерывателя. Сброс затем нажимается в три секунды, и напряжение увеличено. Прерыватель затем смещается только вне текущей оценки выключателя.

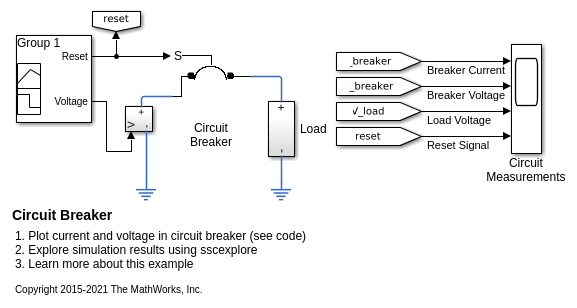

Модель

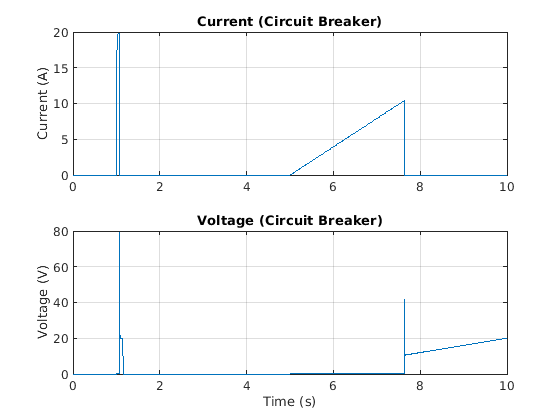

Результаты симуляции от Simscape Logging
