Двухполупериодный мостовой выпрямитель

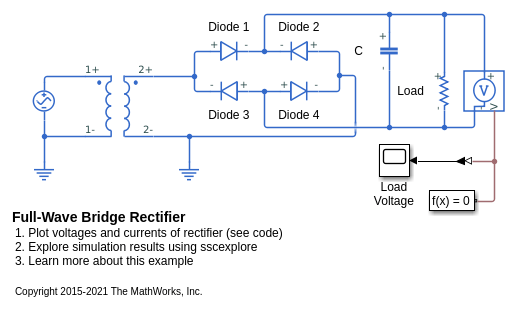

Этот пример показывает идеальный трансформатор AC плюс двухполупериодный мостовой выпрямитель. Это преобразует AC на 120 вольт в DC на 12 вольт. Трансформатор имеет отношение поворотов 14, понижая предоставление к RMS на 8,6 вольт, i.e. 8.6*sqrt (2) = 12 вольт pk-pk. Двухполупериодный мостовой выпрямитель плюс конденсаторная комбинация затем преобразует это в DC. Резистор представляет типичную загрузку.
Модель может использоваться, чтобы измерить конденсатор, требуемый для заданной загрузки. Для данного размера конденсатора, когда нагрузочное сопротивление увеличено, пульсация в увеличениях напряжения постоянного тока. Модель может также использоваться, чтобы управлять схемой приложения для того, чтобы оценить эффект пульсации.
Модель

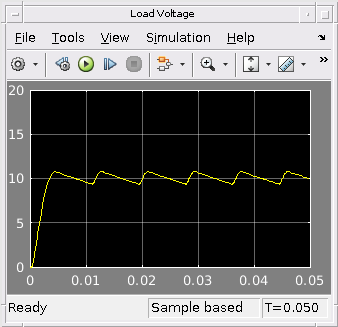

Результаты симуляции от осциллографов
Результаты симуляции от Simscape Logging

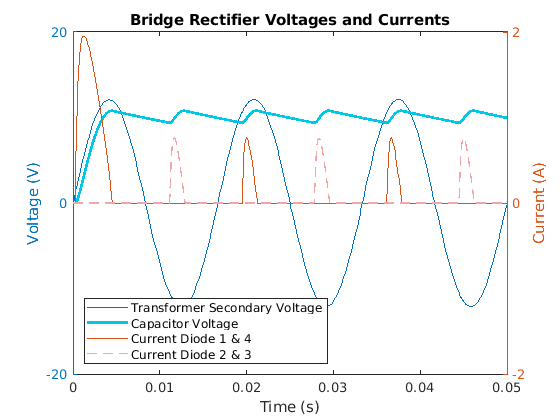

Постройте "Напряжения мостового выпрямителя, и Токи" показывает, как напряжение переменного тока преобразовано в напряжение постоянного тока. Темно-синяя линия является напряжением переменного тока на исходной стороне моста. Существует два пути для электрического тока через диодный мост. Переменный peaks через диоды 1&4 и диоды 2&3 показывает, что электрический ток, достигающий конденсатора, течет в том же направлении даже при том, что полярность напряжения изменяется. Пульсация в напряжении загрузки соответствует зарядке и разряду конденсатора.
