Биполярный транзистор маленький сигнала

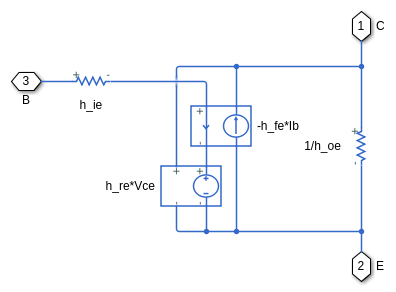

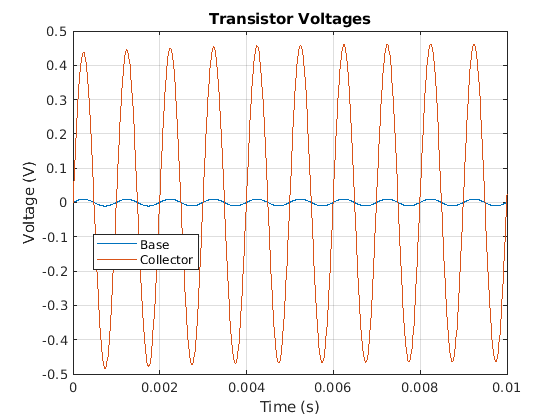

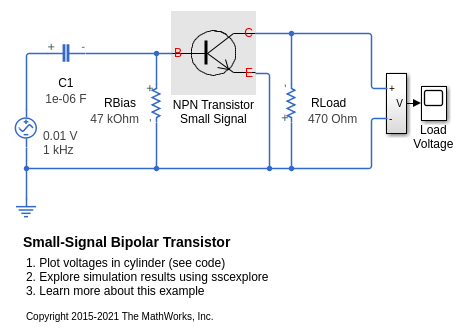

Эта модель показывает использование эквивалентной транзисторной модели маленькой сигнала, чтобы оценить эффективность усилителя с общим эмиттером. 47K резистор является резистором смещения, требуемым установить номинальную рабочую точку, и резистор на 470 Ом является нагрузочным резистором. Транзистор представлен эквивалентной схемой гибридного параметра параметрами схемы h_ie (основное сопротивление схемы), h_oe (выходная проводимость), h_fe (передайте текущее усиление), и h_re (противоположное отношение передачи напряжения). Набор параметров типичен для транзистора BC107 Group B. Усиление приблизительно дано-h_fe*470/h_ie =-47. 1uF развязывающий конденсатор был выбран, чтобы представить незначительный импеданс на уровне 1 кГц по сравнению с входным сопротивлением h_ie, таким образом, выходное напряжение должно составить 47*10 мВ = 0.47-вольтовый пик.

Модель также показывает, как более комплексные элементы (в этом случае транзистор) могут быть созданы от основных электрических элементов в библиотеке Foundation.
