Delta-Connected Load
Трехфазная загрузка соединена в настройке дельты
- Библиотека:
Simscape / Электрический / Пассивный элемент / блоки RLC
Описание

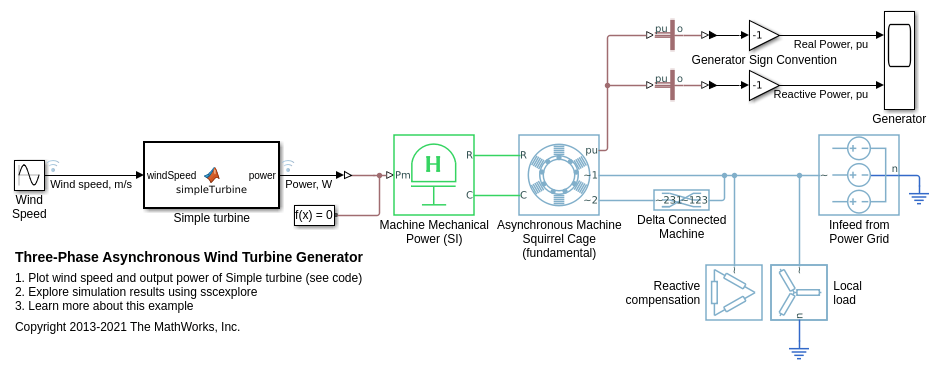

Блок Delta-Connected Load моделирует трехфазную загрузку, соединенную в настройке дельты. Каждая конечность загрузки может включать любую комбинацию резистора (R), конденсатор (C), и индуктор (L), соединенный последовательно или параллельно.
Можно задать значения для R, L, и компоненты C непосредственно в терминах сопротивления, индуктивности и емкости, или номинальными мощностями в номинальном напряжении и частоте.
Если вы параметрируете блок непосредственно в терминах или R, L, и значениях C, то для инициализации обеспечивают трехэлементный вектор-строку из начальных напряжений для конденсатора и трехэлементный вектор-строку из начальных токов для индуктора.
Если вы параметрируете блок в терминах номинальных мощностей, то задаете начальные условия в терминах начального напряжения, начальной фазы напряжения и начальной частоты. Например, если загрузка соединяется непосредственно с трехфазным источником напряжения, то начальные условия идентичны исходным значениям для линейного напряжения RMS, частоты и сдвига фазы. Чтобы задать нулевую начальную величину напряжения, установите начальное напряжение на 0.
Для определенных комбинаций R L, и C, для некоторой топологии схемы, задают паразитное сопротивление или значения проводимости, которые помогают симуляции сходиться численно. Эти паразитные термины гарантируют, что индуктор имеет небольшой параллельный резистивный путь и что конденсатор имеет маленькое серийное сопротивление. Когда вы параметрируете блок в терминах номинальных мощностей, значения номинальной мощности не составляют эти маленькие паразитные термины. Номинальные мощности представляют только R, L, и значения C самой загрузки.
Блокируйте параметризацию
Следующие две таблицы приводят параметры блоков для каждого Component structure, на основе выбранной опции Parameterization:
Задайте номинальной мощностью
Задайте значения компонента непосредственно
Задайте номинальной мощностью
| Структура компонента | Основные параметры | Параметры Parasitics | Параметры начальных условий |
|---|---|---|---|
| Номинальное напряжение Действительная мощность | 'none' | 'none' |
| Номинальное напряжение Расчетная электрическая частота Индуктивная реактивная мощность | Паразитная параллельная проводимость | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Емкостная реактивная мощность | Паразитное серийное сопротивление | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Индуктивная реактивная мощность | Паразитная параллельная проводимость | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Емкостная реактивная мощность | 'none' | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Индуктивная реактивная мощность Емкостная реактивная мощность | Паразитная параллельная проводимость | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Индуктивная реактивная мощность Емкостная реактивная мощность | Паразитная параллельная проводимость | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Индуктивная реактивная мощность | 'none' | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Емкостная реактивная мощность | Паразитное серийное сопротивление | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Индуктивная реактивная мощность Емкостная реактивная мощность | Паразитное серийное сопротивление | Терминальная величина напряжения Терминальный угол напряжения Частота |
| Номинальное напряжение Расчетная электрическая частота Действительная мощность Индуктивная реактивная мощность Емкостная реактивная мощность | Паразитное серийное сопротивление | Терминальная величина напряжения Терминальный угол напряжения Частота |
Задайте значения компонента непосредственно
| Структура компонента | Основные параметры | Параметры Parasitics | Параметры начальных условий |
|---|---|---|---|
| Сопротивление | 'none' | 'none' |
| Индуктивность | Паразитная параллельная проводимость | Начальный индуктор, текущий [Ia Ib Ic] |
| Емкость | Паразитное серийное сопротивление | Начальное конденсаторное напряжение [Va Vb Vc] |
| Сопротивление Индуктивность | Паразитная параллельная проводимость | Начальный индуктор, текущий [Ia Ib Ic] |
| Сопротивление Емкость | 'none' | Начальное конденсаторное напряжение [Va Vb Vc] |
| Индуктивность Емкость | Паразитная параллельная проводимость | Начальный индуктор, текущий [Ia Ib Ic] Начальное конденсаторное напряжение [Va Vb Vc] |
| Сопротивление Индуктивность Емкость | Паразитная параллельная проводимость | Начальный индуктор, текущий [Ia Ib Ic] Начальное конденсаторное напряжение [Va Vb Vc] |
| Сопротивление Индуктивность | 'none' | Начальный индуктор, текущий [Ia Ib Ic] |
| Сопротивление Емкость | Паразитное серийное сопротивление | Начальное конденсаторное напряжение [Va Vb Vc] |
| Индуктивность Емкость | Паразитное серийное сопротивление | Начальный индуктор, текущий [Ia Ib Ic] Начальное конденсаторное напряжение [Va Vb Vc] |
| Сопротивление Индуктивность Емкость | Паразитное серийное сопротивление | Начальный индуктор, текущий [Ia Ib Ic] Начальное конденсаторное напряжение [Va Vb Vc] |
Переменные
Используйте вкладку Variables, чтобы задать приоритет и начальные целевые значения для переменных в блоках перед симуляцией. Для получения дополнительной информации смотрите Приоритет Набора и Начальную Цель для Переменных в блоках.
Чтобы включить вкладку Variables, установите параметр Parameterization на Specify component values directly. Вкладка не отображается, если вы устанавливаете Component structure на R.
