Induction Machine Scalar Control

Асинхронная машина управление V/f

Библиотека:
Simscape / Электрический / Управление / Управление Асинхронной машиной

Описание

Блок Induction Machine Scalar Control реализует скаляр асинхронной машины, который является V/f или V/Hz, структурой управления. Схема показывает разомкнутому контуру структуру управления V/f, что блок реализует.

Уравнения

Блок Induction Machine Scalar Control вычисляет величину напряжения статора на основе ссылочной частоты, $f_{s}^{*}$ , как:

$V_{s}^{*} = (\frac{V_{n} - V_{m i n}}{f_{n} - f_{m i n}}) f_{s}^{*},$

где:

_Vn является номинальным напряжением.
_Vmin является минимальным напряжением.
_fn является расчетной электрической частотой.
_fmin является минимальной частотой.

Компоненты напряжения в стационарной системе координат:

$V_{α} = V_{s}^{*} потому что (2 π f_{s}^{*} t)$

$V_{β} = V_{s}^{*} sin (2 π f_{s}^{*} t) .$

Блок получает _Vabc из _Vα и _Vβ при помощи инверсии преобразование Кларка.

Порты

Входной параметр

развернуть все

`fRef` — Частота
скаляр

Ссылочная электрическая частота.

Пример: Пример

Типы данных: single | double

Вывод

развернуть все

`Vabc` — Напряжение
вектор

Ссылочные напряжения фазы.

Пример: Пример

Типы данных: single | double

Параметры

развернуть все

`Rated electrical frequency (Hz)` — Частота
60 (значение по умолчанию) | положительная скалярная величина

Номинальная частота.

`Rated voltage (V)` — Напряжение
550 (значение по умолчанию) | положительный и больше, чем значение параметра Minimum voltage (V)

Номинальное напряжение.

`Minimum voltage (V)` — Напряжение
10 (значение по умолчанию) | нуль или положительный

Нижняя граница для напряжения.

`Sample time (-1 for inherited)` — Блокируйте шаг расчета
-1 (значение по умолчанию) | положительная скалярная величина

Время, в s, между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? и Настройка времени выборки.

Если этот блок в триггируемой подсистеме, наследуйте шаг расчета путем установки этого параметра на -1. Если этот блок находится в модели шага непрерывной переменной, задайте шаг расчета явным образом с помощью положительной скалярной величины.

Примеры модели

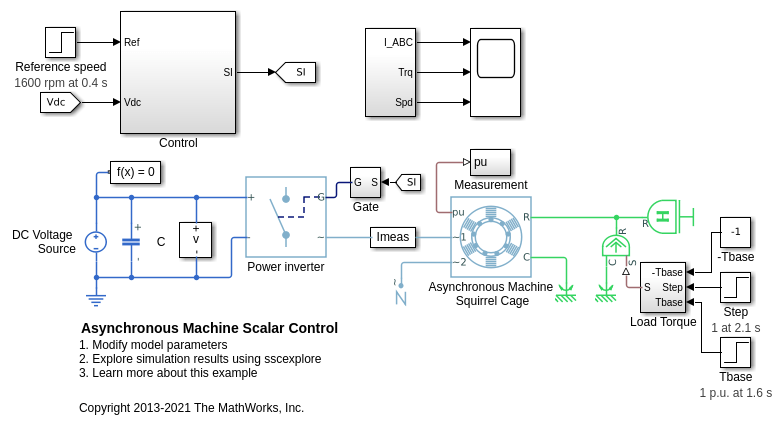

Асинхронное скалярное управление машиной

Контролируйте скорость ротора в асинхронной машине (ASM) диск с помощью скалярного метода управления V/f. Конвертер преобразовывает задающую скорость до ссылочной электрической частоты. Контроллер генерирует ссылочные напряжения от ссылочной частоты путем поддержания постоянного отношения напряжения к частоте посредством скалярного управления V/f.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Induction Machine Current Controller | Induction Machine Direct Torque Control | Induction Machine Direct Torque Control (Single-Phase) | Induction Machine Direct Torque Control with Space Vector Modulator | Induction Machine Field-Oriented Control (Single-Phase) | Induction Machine Flux Observer

Введенный в R2017b
