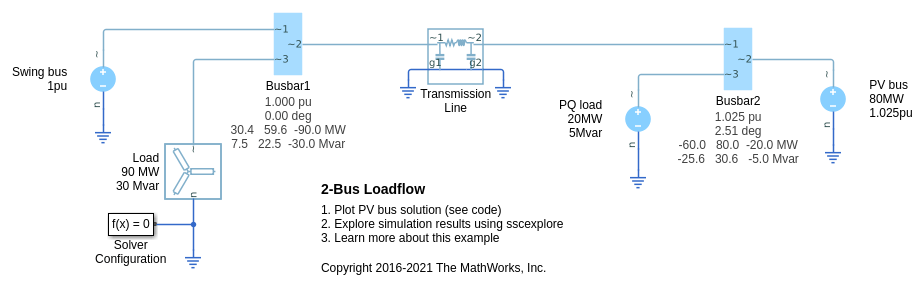

Этот пример показывает модель системной сети трехфазного питания 2D шины. Модель использует три экземпляра Исходного блока Потока Загрузки от Simscape™ Electrical™, один сконфигурированный, чтобы быть шиной колебания, один сконфигурированный, чтобы быть шиной PV и одним сконфигурированным, чтобы быть загрузкой PQ. Шина PV регулирует свой выход, чтобы быть при напряжении номинального напряжения 1,025 раз и поставить активную мощность на 80 мВт сети. Шина Swing регулирует напряжение в другом конце линии электропередачи, чтобы быть одним номинальным напряжением времен, и это поставляет необходимую степень сети так, чтобы полные активные и реактивные мощности балансировались. Решатель инициализации Simscape определяет необходимые внутренние начальные амплитуды напряжения и фазы и в шине PV и в шине Swing, чтобы запустить в устойчивом состоянии.
Два блока собирательной шины помечены со сводными данными результатов инициализации потока загрузки. Эти теги обновляются сразу после симуляции модели. Из первой строки тегов это видно, что требуемые напряжения на терминалах этих двух источников соблюдались. Вторые строки тегов показывают, что Busbar2 приводит Busbar1 2,51 градусами, это отражение, что существует сетевой поток энергии от Busbar2 до Busbar1. Третьи и четвертые строки показывают активные и реактивные мощности соответственно. Например, третья строка тега Busbar2 указывает, что 60 мВт активной мощности вытекают из собирательной шины к линии электропередачи, 80 мВт активной мощности предоставляется шиной PV, и что 20 мВт активной мощности поставляются загрузке PQ.
Copyright 2008-2019

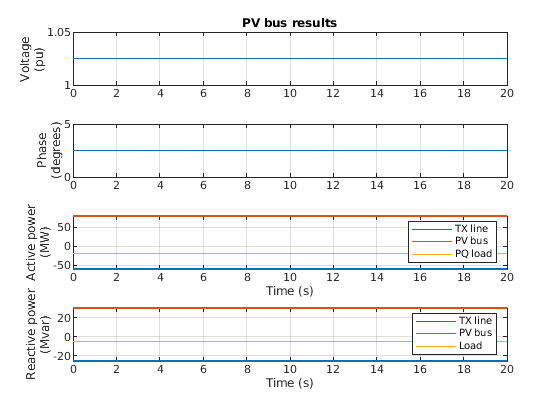

График ниже показов результаты симуляции после инициализации устойчивого состояния, чтобы достигнуть целей потока загрузки. Опция формулировки уравнения на блоке Solver Configuration установлена в Частоту и время для быстрой симуляции. Эта модель может также быть запущена с помощью опции Времени при условии, что симуляция Запуска из опции устойчивого состояния проверяется на блоке Solver Configuration. Однако симуляция использования опции Времени не обновляет блоки Собирательной шины результатами loadflow.
