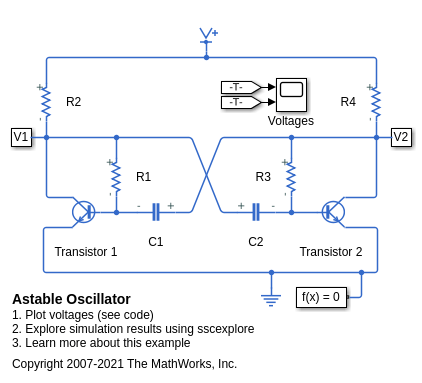

Этот пример показывает реализацию неустойчивой схемы генератора. Выходное напряжение схемы V2 колеблется нестабильным способом между высокими и низкими состояниями.
В начальный момент времени оба транзистора выключены и напряжения через C1, и C2 являются нулем. C1 начинает заряжать через R4 и Транзистор 1 эмиттерный переход. Так же C2 заряжается через R2 и Транзистор 2 эмиттерный переход. Следовательно напряжения V1 и V2 и повышение и резисторы R1 и R3 начинают проводить, ток в R1, являющемся немного выше как R3> R1. R1 действует, чтобы увеличить потенциал на Транзисторе 1 основа. Транзистор 1 поэтому менее насыщается, чем Транзистор 2, и увеличения V1-V2. В конечном счете C2 становится полностью заряженным, и Транзистор 2 остановки базового тока, выключая транзистор. V2 затем идет высоко, и C1 начинает заряжаться снова, таким образом, включая Транзистор 1. Когда C1 становится полностью заряженным, Транзистор 1 выключает, и неустойчивая схема продолжает циклически повторяться между этими двумя состояниями.
Эта схема является примером численно сложной схемы для сетевых средств моделирования. Числовая проблема происходит из-за экспоненциально увеличивающихся градиентов, происходящих во время переключения. Транзистор по умолчанию омические термины сопротивления и емкости перехода добавляется, чтобы улучшить числовые свойства схемы.

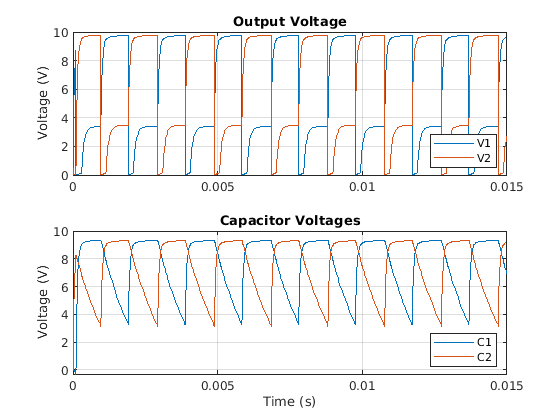

Графики ниже напряжений показа в неустойчивой схеме генератора. Зарядка и разряд конденсаторов C1 и C2 включают и выключают транзисторы.
