В этом примере показано, как вычислить, потери в конвертере степени с помощью ee_getPowerLossSummary функционируют и power_dissipated переменная. Конвертер степени содержит шесть Диодных блоков. Диоды D1, D2, D4 и D5 каждый освобождает, в среднем, 52,19 Вт в течение 0,5 вторых симуляций. Диодный D3 и D6, каждый освобождает в среднем 52,22 Вт для того же периода времени, потому что они испытывают переходный скачок рассеивания энергии на 340 Вт из-за нагрузочного конденсатора DC, заряжающегося прежде t = 1e-3 s. Для каждого диода средние потери мощности, когда конвертер степени действует в установившемся, t = 0.4 к 0,5 с, составляют 52,19 Вт.

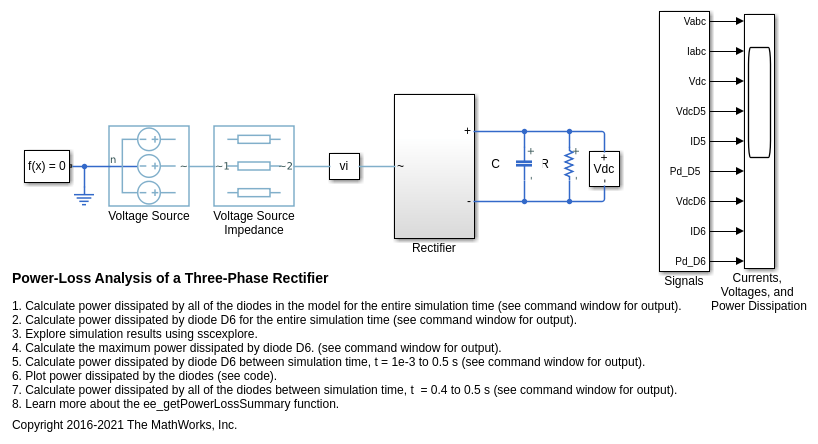

open_system('ee_rectifier_power_dissipated') set_param(find_system('ee_rectifier_power_dissipated','FindAll', 'on','type','annotation','Tag','ModelFeatures'),'Interpreter','off')
