IEEE Loadflow С 9 шинами
Этот пример показывает модель системной сети трехфазного питания с 9 шинами. Этот пример основан на случае эталонного тестирования IEEE, более подробная информация которого может быть найдена в "Управлении энергосистемой и Устойчивости" пополудни Андерсоном и А. А. Фоуэдом (Нажатие IEEE, 2003). Simscape™ инициализирует два из генераторов к заданным степеням и терминальным напряжениям, и инициализирует остающийся генератор шины колебания, чтобы встретить только заданному напряжению. Получившееся решение для потока загрузки добавлено к каждой постсимуляции собирательных шин. Эти четыре строки соответствуют напряжению на модуль, фазе, активной мощности и реактивной мощности соответственно. Смотря на Шину 1, это видно из аннотации, что генератор колебания поставляет 76.4 мВт активной мощности и 27.5MVAr или реактивная мощность к сети. Различия для исходного сравнительного теста происходят из-за моделей линии электропередачи и используемых настроек трансформатора.
Copyright 2008-2019

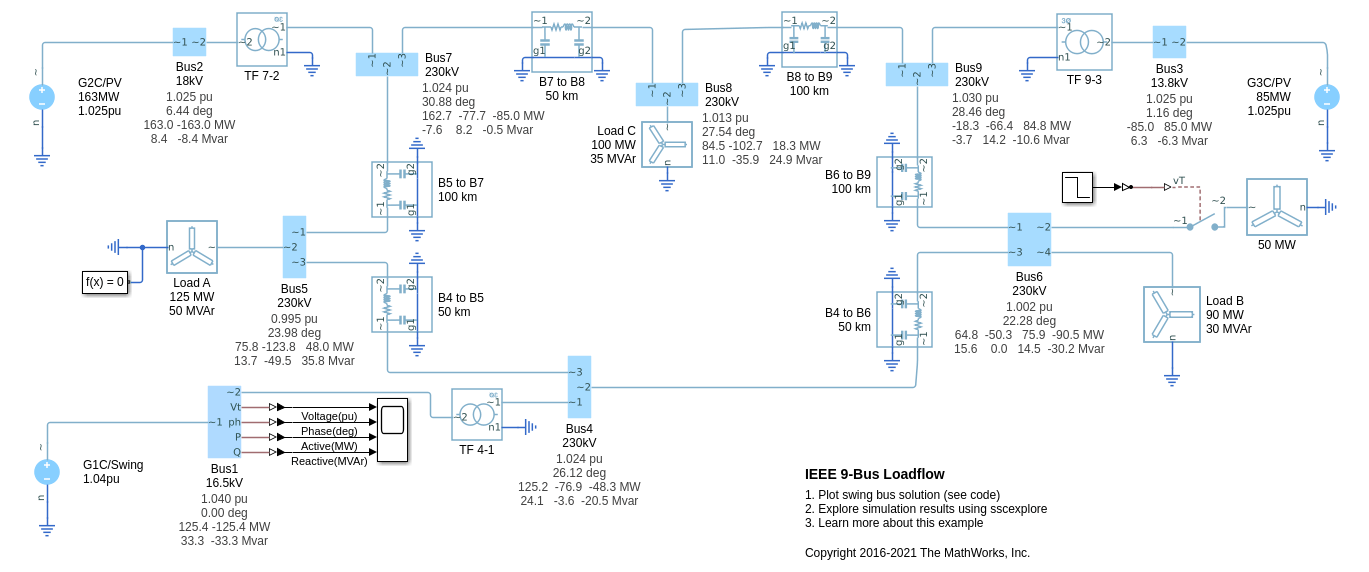

Модель
Результаты симуляции от Simscape Logging

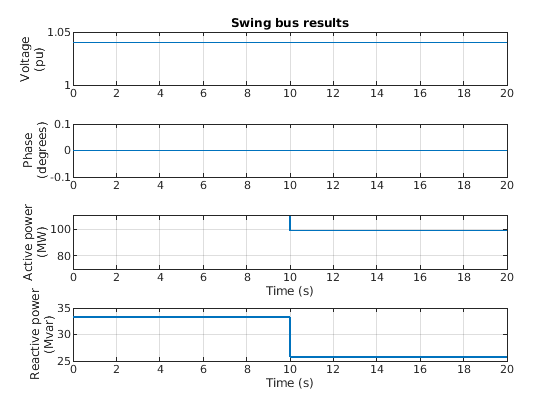

График ниже показов динамический ответ из-за добавления загрузки на 50 мВт, чтобы Соединить шиной 6 на полпути посредством симуляции. Дополнительные активные и реактивные мощности, которые должна обеспечить шина колебания, видны.
