Инвертор солнечной энергии
В этом примере показано, как определить КПД одноступенчатого солнечного инвертора. Модель симулирует один полный цикл AC для заданного уровня освещенности солнечного излучения и соответствующего оптимального напряжения постоянного тока и текущей RMS AC. Используя модель в качестве примера ee_solar_characteristics, оптимальные значения были определены как 342-вольтовый DC и AC на 20.05 А для облученности 1000W/m^2 и температуры панели 20 градусов Цельсия. КПД инвертора определяется двумя независимыми способами. Первое сравнивает отношение мощности переменного тока к мощности постоянного тока в по одному циклу AC. Второе вычисляет ущербы от компонента путем использования логгирования Simscape™. Небольшая разница в расчетном значении КПД происходит из-за различий между трапециевидным интегрированием, используемым скриптом и большей точностью, достигнутой решателем переменного шага Simulink®.
Модель
Результаты симуляции от Simscape Logging

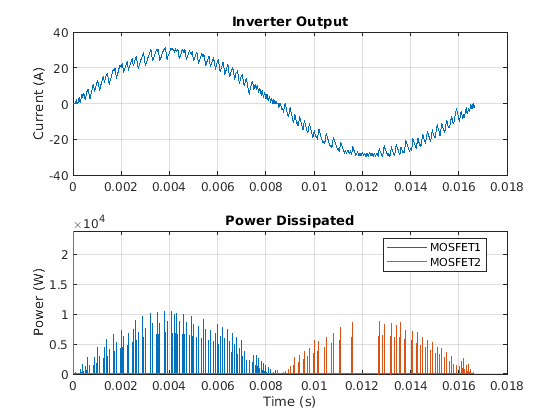

Графики ниже показа текущая производительность от инвертора и степени, рассеянной двумя из МОП-транзисторов.
Приведенная ниже таблица показывает степень, рассеянную отдельными компонентами в ee_solar_inverter модели. Эти общие количества были вычислены от результатов симуляции с помощью регистрируемых переменных Simscape и утилиты вычисления потерь ee_getPowerLossSummary.
Efficiency = 96.7343%
Losses in watts by component are as follows:
LoggingNode Power
____________________________ _____
{'ee_solar_inverter.MOS2' } 18.14
{'ee_solar_inverter.MOS4' } 17.41
{'ee_solar_inverter.MOS1' } 14.68
{'ee_solar_inverter.MOS3' } 13.84
{'ee_solar_inverter.Diode4'} 3.32
{'ee_solar_inverter.Diode2'} 3.04
{'ee_solar_inverter.Diode3'} 1.91
{'ee_solar_inverter.Diode1'} 1.61
{'ee_solar_inverter.CL' } 0.4
