ltiarray2uss

Вычислите неопределенную систему, ограничивающую данный LTI ss массив

Совместимость

Примечание

ltiarray2uss будет удален в будущем релизе. Использование ucover вместо этого.

Резюме

usys = ltiarray2uss(P,Parray,ord)

[usys,wt] = ltiarray2uss(P,Parray,ord)

[usys,wt,diffdata] = ltiarray2uss(P,Parray,ord)

[usys,wt,diffdata] = ltiarray2uss(P,Parray,ord,'InputMult')

[usys,wt,diffdata] = ltiarray2uss(P,Parray,ord,'OutputMult')

[usys,wt,diffdata] = ltiarray2uss(P,Parray,ord,'Additive')

Описание

Команда ltiarray2uss, вычисляет неопределенную систему usys с номинальной стоимостью P, и чья область значений поведения включает данный массив систем, Parray.

usys = ltiarray2uss(P,Parray,ord), usys формулируется как вход мультипликативная модель неопределенности,

usys = P*(I + wt*ultidyn('IMult',[size(P,2) size(P,2)])), где wt устойчивая скалярная система, величина которой сверхограничивает относительную разницу, (P - Parray)/P. Порядок состояний функции взвешивания, используемой к связанному мультипликативное различие между P и Parray ord. Оба P и Parray должен быть в классах ss/tf/zpk/frd. Если P frd затем usys будет ufrd объект, в противном случае usys будет uss объект. ultidyn атом называют на основе имени переменной Parray в рабочей области вызова.

[usys,wt] = ltiarray2uss(P,Parray,ord), возвращает вес wt используемый к связанному норма по бесконечности ((P - Parray)/P).

[usys,wt] = ltiarray2uss(P,Parray,ord,'OutputMult'), использует мультипликативную неопределенность на объекте выход (в противоположность входу мультипликативная неопределенность). Формула для usys

usys = (I + wt*ultidyn('Name',[size(P,1) size(P,1)])*P).

[usys,wt] = ltiarray2uss(P,Parray,ord,'Additive'), неопределенность дополнения использования.

usys = P + wt*ultidyn('Name',[size(P,1) size(P,2)]). wt частотный диапазон, сверхсвязанный нормы по бесконечности (Parray - P).

[usys,wt] = ltiarray2uss(P,Parray,ord,'InputMult'), использует мультипликативную неопределенность во входе объекта (это - значение по умолчанию). Формула для usys usys = P*(I + wt*ultidyn('Name',[size(P,2) size(P,2)])) .

[usys,wt,diffdata] = ltiarray2uss(P,Parray,ord,type) возвращает норму различия (абсолютная разность для дополнения и относительная разница для мультипликативной неопределенности) между номинальной моделью P и Parray. wt удовлетворяет diffdata(w_i) < |wt(w_i)| во всех точках частоты.

Примеры

свернуть все

Рассмотрите третью передаточную функцию порядка с неопределенным усилением, отфильтруйте постоянную времени и слегка ослабленный гибкий режим. Эта модель используется, чтобы представлять физическую систему, от которой получены данные о частотной характеристике.

gain = ureal('gain',10,'Perc',20);
tau = ureal('tau',.6,'Range',[.42 .9]);
wn = 40;
zeta = 0.1;
usys = tf(gain,[tau 1])*tf(wn^2,[1 2*zeta*wn wn^2]);
sysnom = usys.NominalValue;
parray = usample(usys,30);
om = logspace(-1,2,80);
parrayg = frd(parray,om);

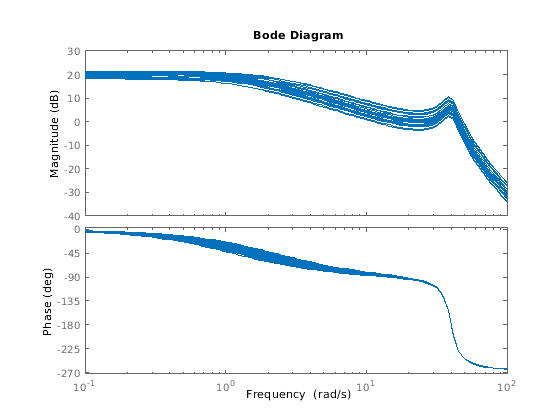

bode(parrayg)

Figure contains 2 axes objects. Axes object 1 contains 30 objects of type line. This object represents parrayg. Axes object 2 contains 30 objects of type line. This object represents parrayg.

Данные о частотной характеристике в parray представляет 30 экспериментов, выполняемых в системе. Команда ltiarray2uss используется, чтобы сгенерировать неопределенную модель, umod, на основе данных о частотной характеристике. Первоначально вход мультипликативная неопределенная модель используется, чтобы охарактеризовать набор 30 частотных характеристик. Мультипликативный вес неопределенности входа первого и второго порядка вычисляется из данных.

[umodIn1,wtIn1,diffdataIn] = ltiarray2uss(sysnom,parrayg,1);
[umodIn2,wtIn2,diffdataIn] = ltiarray2uss(sysnom,parrayg,2);
bodemag(wtIn1,'b-',wtIn2,'g+',diffdataIn,'r.',om)
title('Input Multiplicative Uncertainty Model Using ltiarray2uss')
legend('1st order','2nd order','difference','Location','SouthEast')

Figure contains an axes object. The axes object contains 3 objects of type line. These objects represent 1st order, 2nd order, difference.

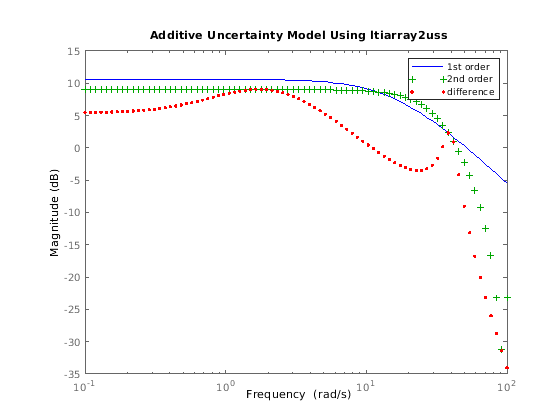

В качестве альтернативы аддитивная неопределенная модель используется, чтобы охарактеризовать набор 30 частотных характеристик.

[umodAdd1,wtAdd1,diffdataAdd] = ltiarray2uss(sysnom,parrayg,1,'Additive');
[umodAdd2,wtAdd2,diffdataAdd] = ltiarray2uss(sysnom,parrayg,2,'Additive');
bodemag(wtAdd1,'b-',wtAdd2,'g+',diffdataAdd,'r.',om)
title('Additive Uncertainty Model Using ltiarray2uss')
legend('1st order','2nd order','difference')

Figure contains an axes object. The axes object contains 3 objects of type line. These objects represent 1st order, 2nd order, difference.

Введен в R2006a
