fircls
Создание многополосного КИХ-фильтра наименьших квадратов с ограничениями
Синтаксис
b = fircls(n,f,amp,up,lo)
fircls(n,f,amp,up,lo,'design_flag')
Описание
b = fircls(n,f,amp,up,lo) генерирует длину n+1 КИХ-фильтр линейной фазы b. Характеристики величины частоты этого фильтра совпадают с данными векторами f и, &:
fвектор из частот перехода в диапазоне от 0 до 1, где 1 соответствует частоте Найквиста. Первая точкаfдолжен быть0и последняя точка1. Точки частоты должны быть в увеличивающемся порядке.ampвектор, описывающий кусочно-постоянную желаемую амплитуду частотной характеристики. Длинаampравно количеству полос в ответе и должен быть равенlength(f)-1.upиloвекторы с той же длиной какamp. Они задают верхние и нижние границы для частотной характеристики в каждой полосе.
fircls всегда использует ровного порядка фильтра для настроек с полосой пропускания на частоте Найквиста (то есть, highpass и заграждающие фильтры). Это вызвано тем, что для нечетных порядков, частотная характеристика на частоте Найквиста обязательно 0. Если вы задаете n с нечетным знаком, fircls шаг это 1.
fircls(n,f,amp,up,lo,' позволяет вам контролировать создание фильтра, где design_flag')'design_flag' может быть
'trace', для текстового отображения ошибки проектирования на каждом шаге итерации.'plots', для набора графиков, показывающих ответ величины полной полосы фильтра и масштабируемое представление ответа величины в каждом поддиапазоне. Все графики обновляются на каждом шаге итерации. О на графике является предполагаемым extremals новой итерации, и X предполагаемый extremals предыдущей итерации, где extremals являются peaks (максимум и минимум) пульсаций фильтра. Только пульсации, которые имеют соответствующий O и X, сделаны равными.'both', и для текстового отображения и для графиков.
Примечание
Обычно, нижнее значение в полосе задерживания будет задано как отрицательное. Установкой lo равняйтесь 0 в полосах задерживания может быть получена неотрицательная амплитуда частотной характеристики. Такие фильтры могут быть спектрально учтены, чтобы получить минимальные фильтры фазы.
Примеры
Метод наименьших квадратов с ограничениями фильтр Lowpass

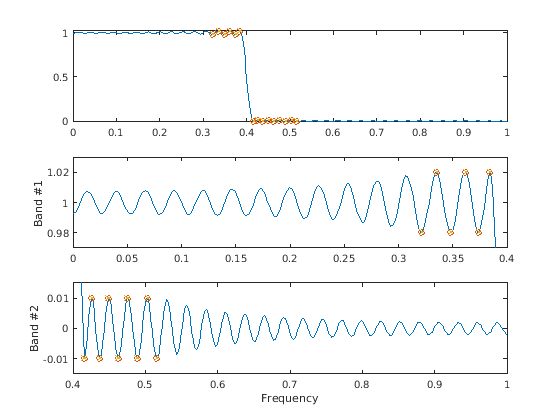

Спроектируйте 150-й порядок фильтр lowpass с нормированной частотой среза рад/отсчет. Задайте максимальную абсолютную погрешность 0,02 в полосе пропускания и 0.01 в полосе задерживания. Отобразите графики полос.
n = 150;
f = [0 0.4 1];
a = [1 0];
up = [1.02 0.01];
lo = [0.98 -0.01];
b = fircls(n,f,a,up,lo,'both');Bound Violation = 0.0788344298966 Bound Violation = 0.0096137744998 Bound Violation = 0.0005681345753 Bound Violation = 0.0000051519942 Bound Violation = 0.0000000348656
Bound Violation = 0.0000000006231

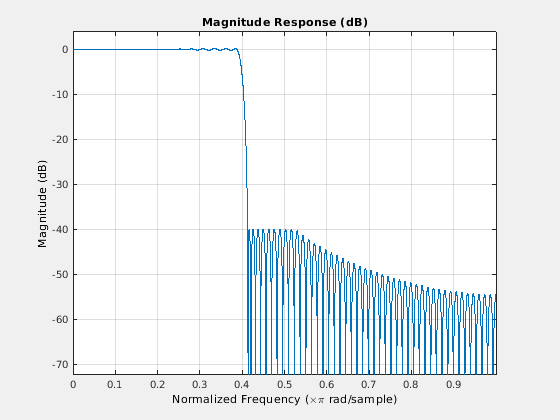

Связанные Нарушения обозначают итерации процедуры, когда проект сходится. Отобразите ответ величины фильтра.
fvtool(b)
Алгоритмы
fircls использует итеративный алгоритм наименьших квадратов, чтобы получить equiripple ответ. Алгоритм является кратным обменный алгоритм, который использует множители Лагранжа и условия Куна-Такера на каждой итерации.
Ссылки
[1] Selesnick, я. W. М. Ленг и К. С. Беррус. “Ограниченный Проект Наименьшего квадрата КИХ-Фильтров без Заданных Полос Перехода”. Продолжения 1 995 Международных конференций по вопросам Акустики, Речи и Обработки сигналов. Издание 2, 1995, стр 1260–1263.
[2] Selesnick, я. W. М. Ленг и К. С. Беррус. “Ограниченный проект наименьшего квадрата КИХ-фильтров без заданных полос перехода”. IEEE® Транзакции на Обработке сигналов. Издание 44, Номер 8, 1996, стр 1879–1892.
