IIP2 Testbench

Измерьте вход вторая точка пересечения системы

  • Библиотека:
  • RF Blockset / Конверт Схемы / Испытательные стенды

  • IIP2 Testbench block

Описание

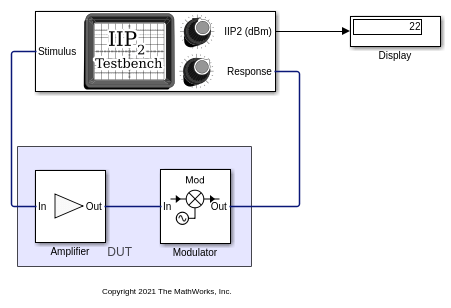

Используйте IIP2 Testbench измерять вход вторая точка пересечения (IIP2) устройства под тестом (DUT) RF.

Параметры

развернуть все

Параметры

Выберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.

Примечание

При использовании вашего собственного блока Configuration, параметры, такие как размер шага, основные тоны, гармонический порядок, и симулируют шум, может влиять на измеренные результаты.

Выберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная мощность к DUT в виде скаляра в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm

Несущая частота DUT в виде скаляра в Гц. Входная частота должна быть больше основополосной полосы пропускания.

Выведите частоту DUT в виде скаляра в Гц. Выходная частота должна быть больше основополосной полосы пропускания.

Основополосная ширина спектра входного сигнала в виде скаляра в Гц. Значение должно быть больше нуля.

Положение теста настраивает в виде скаляра.

Исходное сопротивление, чтобы измерить DUT в виде положительного конечного скаляра в Омах.

Нагрузочное сопротивление, чтобы измерить DUT в виде положительного действительного скаляра в Омах.

Выберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра в процессе моделирования.

Примечание

Чтобы просмотреть спектр ответа с помощью Спектра Анализатор, вам нужна лицензия DSP System Toolbox™.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.

Ссылки

[1] Razavi, Behzad. Микроэлектроника RF. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2011.

[2] Grob, Зигфрид и, Юрген Линднер. “Деривация полиномиальной модели нелинейных усилителей”. Отдел информационных технологий, университет Ульма, Германия.

[3] Kundert, Кен. “Точные и быстрые измерения IP2 и IP3”, Guide Consulting,Inc Разработчика..
