Основанный на времени режим

В основанном на времени режиме, Simulink^® вычисляет выход блока только время от времени, когда выход на самом деле изменяется. Этот подход приводит к меньшему количеству расчетов для блока, выведенного за период времени симуляции. Активируйте этот режим путем установки параметра Pulse type на Time based.

Блок не поддерживает основанную на времени настройку, которая приводит к постоянному выходному сигналу. Simulink возвращает ошибку, если параметры Pulse Width и Period удовлетворяют любому из этих условий:

$$\begin{array}{l}Period\text{}*\frac{PulseWidth}{100}=0\\ Period\text{}*\frac{PulseWidth}{100}=Period\end{array}$$

В зависимости от характеристик импульсного сигнала могут варьироваться интервалы между изменениями в блоке выход. Поэтому основанный на времени блок Pulse Generator имеет переменный шаг расчета. Цвет шага расчета таких блоков является коричневым (информация о Шаге расчета вида на море для получения дополнительной информации).

Simulink не может использовать решатель фиксированного шага, чтобы вычислить выход основанного на времени импульсного генератора. Если вы задаете решатель фиксированного шага для моделей, которые содержат основанные на времени импульсные генераторы, Simulink вычисляет фиксированный шаг расчета для основанных на времени импульсных генераторов. Затем основанные на времени импульсные генераторы симулируют как базирующаяся выборка.

Если вы используете решатель фиксированного шага, и Pulse type является Time based, выберите шаг измеряют таким образом, что период, задержка фазы и ширина импульса (в секундах) являются целочисленными множителями размера шага решателя. Например, предположите, что периодом является 4 секунды, шириной импульса является 75% (то есть, 3 s), и задержкой фазы является 1 s. В этом случае вычисленным шагом расчета является 1 s. Поэтому выберите размер фиксированного шага 1 или номер, который делит 1 точно (например, 0.25). Чтобы гарантировать эту установку, выберите auto на панели Solver диалогового окна Configuration Parameters.

Основанный на выборке режим

В основанном на выборке режиме блок вычисляет свои выходные параметры в фиксированные интервалы, которые вы задаете. Активируйте этот режим путем установки параметра Pulse type на Sample based.

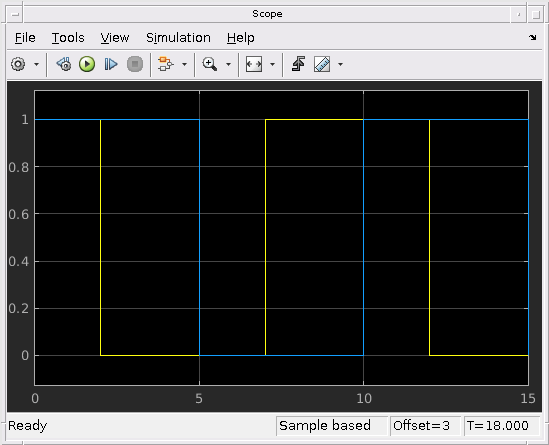

Важное различие между основанными на времени и основанными на выборке режимами - то, что в основанном на времени режиме, блок выход основан на времени симуляции, и в основанном на выборке режиме, блок выход зависит только от симуляции, запускаются, независимо от прошедшего времени симуляции.

Этот блок поддерживает семантику сброса в основанном на выборке режиме. Например, если блок Pulse Generator находится в восстановленной подсистеме, которая поражает триггер сброса, блок выходной сброс к его начальному условию.
