Receive, Message Receive

Получите сообщения

Библиотека:
Simulink / сообщения & События
SimEvents

Описание

Блок Receive извлекает данные из полученных сообщений и пишет им в порт выходного сигнала. Если нет никаких новых сообщений, когда блок выполняется, блок использует значение Value source when queue is empty. Receive и блоки Message Receive являются идентичными блоками.

Выберите Hold last value содержать данные, считанные из последнего сообщения.
Выберите Use initial value записать данные по умолчанию.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Входной порт для сообщения.

Вывод

развернуть все

`Port_S` — Покажите, было ли сообщение получено
скаляр

Выходные параметры 1 если блок получает сообщение успешно и 0 в противном случае.

Зависимости

Чтобы включить этот порт, установите флажок, пометил Show receive status.

Типы данных: double

`Port_1` — Выходной сигнал
скаляр | вектор | матрица

Выходной порт для сигнала.

Параметры

развернуть все

`Use internal queue` — Выберите, чтобы использовать внутреннюю очередь
на (значение по умолчанию для SimEvents^®) | прочь (значение по умолчанию для Simulink^®)

Установите этот флажок, если вы используете внутреннюю очередь, чтобы получить сообщения.

Программируемое использование

Параметры блоков: UseInternalQueue

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

`Overwrite the oldest element if queue is full` — Задайте очередь, перезаписывающую политику
на (значение по умолчанию для Simulink) | прочь (значение по умолчанию для SimEvents)

Установите этот флажок, чтобы выбрать между двумя очередями, перезаписывающими политики.

Если вы устанавливаете флажок, входящее сообщение перезаписывает самое старое, если очередь полна.
Если вы снимаете флажок, блок не принимает новые сообщения, если очередь полна.

Зависимости

Этот параметр отображается, когда вы выбираете поле, пометил Use internal queue.

Программируемое использование

Параметры блоков: QueueOverwriting

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on' (для Simulink) и 'off' (для SimEvents)

`Queue length` — Задайте длину очереди сообщений
16 (значение по умолчанию) | `scalar`

Задайте способность очереди сообщений. Длина очереди может быть задана как положительное целое число между 1 и 2²⁶- 1 (оба включенные).

Зависимости

Этот параметр отображается, когда вы выбираете поле, пометил Use internal queue.

Программируемое использование

Параметры блоков: QueueLength

Ввод: символьный вектор

Значения: '16' | скаляр

Значение по умолчанию: '16'

`Queue type` — Задайте политику сортировки очереди сообщений
`FIFO` (значение по умолчанию) | `LIFO` | `Priority`

Блок поддерживает три сообщения, сортирующие политики:

Метод "первым пришел - первым вышел" (FIFO) — Самое старое сообщение в устройстве хранения данных отбывает сначала.
В обратном порядке (LIFO) — Новейшее сообщение в устройстве хранения данных отбывает сначала.
Priority — Сообщения или сущности сортируются на основе их приоритета.
Приоритетная очередь может использоваться только, когда флажок Overwrite the oldest element if queue is full снимается.

Примечание
Приоритетная очередь принимает только скаляр нешины, и это не поддерживает fixed point тип данных.

Зависимости

Этот параметр отображается, когда вы выбираете поле, пометил Use internal queue.

Программируемое использование

Параметры блоков: QueueType

Ввод: символьный вектор

Значения: 'FIFO' | 'LIFO' | 'Priority'

Значение по умолчанию: 'FIFO'

`Priority order` — Задайте приоритет очереди сообщений
`Ascending` (значение по умолчанию) | `Descending`

Выберите направление сортировки сообщений на основе приоритета.

Ascending — Сообщения с меньшими приоритетными значениями появляются перед очередью.
Descending — Сообщения с большими приоритетными значениями появляются перед очередью.

Зависимости

Этот параметр отображается, когда вы выбираете поле, пометил Use internal queue andQueue type> Priority.

Программируемое использование

Параметры блоков: PriorityOrder

Ввод: символьный вектор

Значения: 'Ascending' | 'Descending'

Значение по умолчанию: 'Ascending'

`Show receive status` — Покажите, было ли сообщение получено
`off` (значение по умолчанию) | на

Установите этот флажок, чтобы показать, было ли сообщение получено. Если этот флажок устанавливается блок выходные параметры 1 если это получает сообщение успешно и 0 в противном случае.

Программируемое использование

Параметры блоков: ShowQueueStatus

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'off'

`Initial value` — Установите значение исходных данных
`[](unspecified)` (значение по умолчанию) | `scalar` | `vector` | `matrix`

Введите значение исходных данных для очереди перед прибытием первого сообщения. Значение по умолчанию [](unspecified) обработан как 0 с типом данных дважды.

Чтобы использовать этот блок, чтобы инициализировать невиртуальный сигнал шины, задайте начальное значение как MATLAB^® структура. Для получения дополнительной информации об инициализации невиртуальных сигналов шины с помощью структур, смотрите, Задают Начальные условия для Элементов Шины.

Программируемое использование

Параметры блоков: InitialValue

Ввод: символьный вектор

Значения: '[]' | скаляр

Значение по умолчанию: '[]'

`Value source when queue is empty` — Источник значения для пустой очереди
`Hold last value` (значение по умолчанию) | `Use initial value`

Задайте значение, чтобы получить, когда полученная очередь сообщений будет пуста.

Hold last value (значение по умолчанию) — Содержит данные, считанные из последнего сообщения.
Первоначально, если блок пытается получить сообщение и сбои, он выводит начальное значение.
Use initial value — Данные о значении по умолчанию записей.

Зависимости

Этот параметр отображается, когда вы выбираете поле, пометил Use internal queue.

Программируемое использование

Параметры блоков: ValueSourceWhenQueueIsEmpty

Ввод: символьный вектор

Значения: 'Hold last value' | 'Use initial value'

Значение по умолчанию: 'Hold last value'

`Sample time (-1 for inherited)` — Задайте временной интервал между выборками
-1 (значение по умолчанию) | `scalar`

Чтобы наследовать шаг расчета, установите этот параметр на -1. См. Настройку времени выборки для получения дополнительной информации.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: '-1' | скаляр

Значение по умолчанию: '-1'

Примеры модели

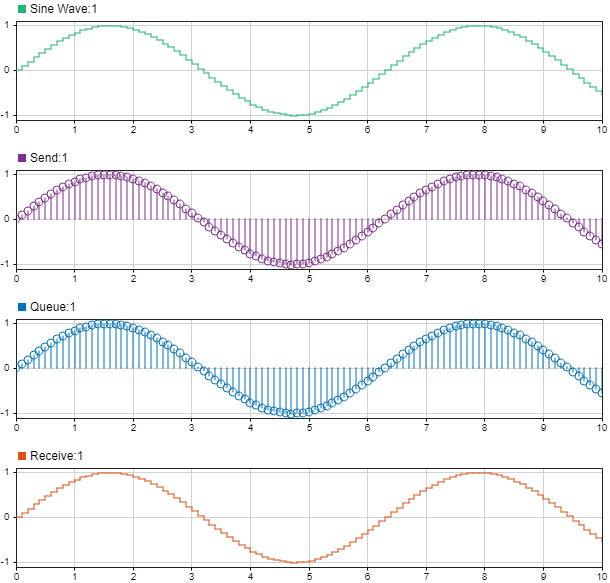

Animate and Understand Sending and Receiving Messages

Анимируйте и изучите отправку и получение сообщений

Отправьте, получите, визуализируйте и анимируйте сообщения и данные о сообщении отображения.

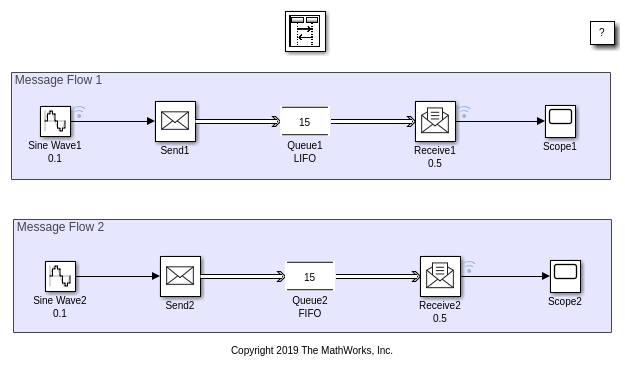

Используйте блок очереди, чтобы управлять сообщениями

Используйте очередь FIFO, очередь LIFO и приоритетную очередь, чтобы отсортировать и хранить сообщения и задать политики очереди.

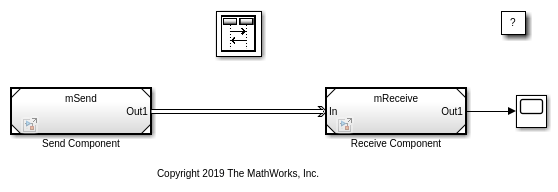

Establish Message Send and Receive Interfaces Between Software Components

Установите сообщение, отправляют и получают интерфейсы между компонентами программного обеспечения

Создайте сообщение, отправляют и получают интерфейсы и готовят компоненты к генерации Кода С++.

Model a Message Receive Interface that Runs on Message Availability

Смоделируйте сообщение, Получают Интерфейс, который Работает на Доступности сообщения

Синхронизируйте выполнение с доступностью данных в основанных на сообщении системах. Мы показываем, как смоделировать это использование поведения события и действия. Этот пример основывается на другом примере, Установите сообщение, Отправляют и Получают Интерфейсы Между Компонентами программного обеспечения, где два компонента программного обеспечения передают сообщения использования.

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Send (SimEvents)

Темы

Simulink передает обзор

Введенный в R2016a

Документация

Receive, Message Receive

Описание

Порты

Входной параметр

Port_1 — Входной сигнал скаляр | вектор | матрица

Вывод

Port_S — Покажите, было ли сообщение получено скаляр

Зависимости

Port_1 — Выходной сигнал скаляр | вектор | матрица

Параметры

Use internal queue — Выберите, чтобы использовать внутреннюю очередь на (значение по умолчанию для SimEvents®) | прочь (значение по умолчанию для Simulink®)

Программируемое использование

Overwrite the oldest element if queue is full — Задайте очередь, перезаписывающую политику на (значение по умолчанию для Simulink) | прочь (значение по умолчанию для SimEvents)

Зависимости

Программируемое использование

Queue length — Задайте длину очереди сообщений16 (значение по умолчанию) | scalar

Зависимости

Программируемое использование

Queue type — Задайте политику сортировки очереди сообщений FIFO (значение по умолчанию) | LIFO | Priority

Зависимости

Программируемое использование

Priority order — Задайте приоритет очереди сообщений Ascending (значение по умолчанию) | Descending

Зависимости

Программируемое использование

Show receive status — Покажите, было ли сообщение получено off (значение по умолчанию) | на

Программируемое использование

Initial value — Установите значение исходных данных [](unspecified) (значение по умолчанию) | scalar | vector | matrix

Программируемое использование

Value source when queue is empty — Источник значения для пустой очереди Hold last value (значение по умолчанию) | Use initial value

Зависимости

Программируемое использование

Sample time (-1 for inherited) — Задайте временной интервал между выборками-1 (значение по умолчанию) | scalar

Программируемое использование

Примеры модели

Анимируйте и изучите отправку и получение сообщений

Используйте блок очереди, чтобы управлять сообщениями

Установите сообщение, отправляют и получают интерфейсы между компонентами программного обеспечения

Смоделируйте сообщение, Получают Интерфейс, который Работает на Доступности сообщения

Характеристики блока

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Темы

Документация Simulink

Поддержка
