S-Function Builder

Интегрируйте код C or C++, чтобы создать S-функции

Библиотека:
Simulink / Пользовательские Функции

Описание

Разработчик S-функции интегрирует новый или существующий код C or C++ и создает S-функцию MEX C из технических требований, которые вы предоставляете. Смотрите Использование Сигнал Шины с Разработчиком S-функции Создать S-функцию для подробных инструкций относительно использования блока S-Function Builder, чтобы сгенерировать S-функцию.

Экземпляры блока S-Function Builder также служат обертками для сгенерированных S-функций в Simulink^® модели. При симуляции модели, содержащей экземпляры блока S-Function Builder, программное обеспечение Simulink вызывает сгенерированную S-функцию для того, чтобы вызвать код C or C++ в mdlStart экземпляра, mdlOutputs, mdlDerivatives, mdlUpdate и mdlTerminate методы. Чтобы изучить, как механизм Simulink взаимодействует с S-функциями, смотрите Взаимодействие Engine Simulink с S-функциями C.

Примечание

Блок S-Function Builder не поддерживает маскирование. Однако можно замаскировать блок Subsystem, который содержит блок S-Function Builder. Для получения дополнительной информации смотрите Динамическую Подсистему Маскированную.

Порты

Входной параметр

развернуть все

`In` — Введите разработчику S-функции
скаляр | вектор | матрица

Разработчик S-функции может принять и объединить, 1D, или 2D сигналы и невиртуальные шины. Для каждого из этих случаев сигналы должны иметь тип данных, который поддерживает Simulink.

Для получения дополнительной информации смотрите Типы данных, Поддержанные Simulink в документации Simulink.

Вывод

развернуть все

`Out` — Выведите от разработчика S-функции
скаляр | вектор | матрица

Разработчик S-функции может вывести комплексные, 1D, или 2D сигналы и невиртуальные шины. Для каждого из этих случаев сигналы должны иметь тип данных, который поддерживает Simulink.

Для получения дополнительной информации смотрите Типы данных, Поддержанные Simulink в документации Simulink.

Параметры

Смотрите S-функции Сборки Автоматически Используя Разработчика S-функции для получения информации о параметрах на Разработчике S-функции редактор.

Примеры модели

Инвертированный маятник с анимацией

Смоделируйте инвертированный маятник. Анимация создается с помощью MATLAB® Handle Graphics®. Блоком анимации является S-функция маскированная. Для получения дополнительной информации используйте контекстное меню, чтобы посмотреть под маской блока Animation и открыть S-функцию для редактирования.

Открытая модель

Custom Code and Hand Coded Blocks using the S-function API

Пользовательский код и Ручные Закодированные Блоки с помощью API S-функции

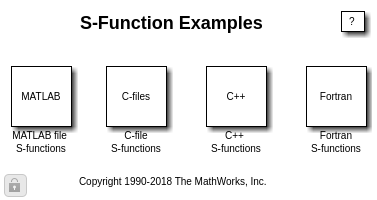

Эта библиотека запускает примеры различных типов S-функций Simulink®. S-функции Simulink позволяют, вы, чтобы расширить Simulink новой рукой закодировали блоки, интерфейс к пользовательскому внешнему коду, и создайте живые интерфейсы к другим программам. Используйте этот пример, чтобы получить доступ к моделям, содержащим S-функции в C, C++, M, и Фортране.

Открытый пример

Запустите проверки качества на S-функциях

Используйте S-функцию API анализатора, чтобы проверять S-функции, для того, чтобы идентифицировать потенциальные проблемы и улучшения.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

S-функции тот вызов в MATLAB^® не поддерживаются для генерации кода.
