Автоматизируйте задачи проекта Используя скрипты

Открыть скрипт

В этом примере показано, как использовать API проекта, чтобы автоматизировать задачи проекта, управляющие файлами, включая работу с модифицированными файлами, зависимостями, ярлыками и метками.

Получите проект в командной строке

Откройте проект Корпуса и используйте currentProject, чтобы получить объект проекта управлять проектом в командной строке.

proj = sldemo_slproject_airframe

Building with 'MinGW64 Compiler (C)'.
MEX completed successfully.

proj =

  Project with properties:

                        Name: "Airframe Example"
    SourceControlIntegration: "Git"
          RepositoryLocation: "C:\workSpace\examples\repositories\airframe3"
       SourceControlMessages: ["Branch status: Normal"    …    ]
                    ReadOnly: 0
                    TopLevel: 1
                Dependencies: [1×1 digraph]
                  Categories: [1×1 matlab.project.Category]
                       Files: [1×32 matlab.project.ProjectFile]
                   Shortcuts: [1×7 matlab.project.Shortcut]
                 ProjectPath: [1×7 matlab.project.PathFolder]
           ProjectReferences: [1×0 matlab.project.ProjectReference]
                StartupFiles: [1×0 string]
               ShutdownFiles: [1×0 string]
         DefinitionFilesType: FixedPathMultiFile
                 Description: "This is an example project.↵↵Use the "Project Shortcuts" toolstrip tab to find ways of getting started with this project."
                  RootFolder: "C:\workSpace\examples\airframe3"
       SimulinkCodeGenFolder: "C:\workSpace\examples\airframe3\work\codegen"
        ProjectStartupFolder: "C:\workSpace\examples\airframe3"
         SimulinkCacheFolder: "C:\workSpace\examples\airframe3\work\cache"

Найдите команды проекта

Узнайте то, что можно сделать с проектом.

methods(proj)

Methods for class matlab.project.Project:

addFile                       listImpactedFiles
addFolderIncludingChildFiles  listModifiedFiles
addPath                       listRequiredFiles
addReference                  refreshSourceControl
addShortcut                   reload
addShutdownFile               removeCategory
addStartupFile                removeFile
addprop                       removePath
close                         removeReference
createCategory                removeShortcut
export                        removeShutdownFile
findCategory                  removeStartupFile
findFile                      runChecks
isLoaded                      updateDependencies
listAllProjectReferences

Call "methods('handle')" for methods of matlab.project.Project inherited from handle.

Исследуйте файлы проекта

После того, как вы получите объект проекта, можно исследовать свойства проекта, такие как файлы.

files = proj.Files

files =

  1×32 ProjectFile array with properties:

    Path
    Labels
    Revision
    SourceControlStatus

Используйте индексацию, чтобы получить доступ к файлам в этом списке. Следующая команда получает номер документа 10. Каждый файл имеет свойства, описывающие его путь и присоединенные метки.

proj.Files(10)

ans =

  ProjectFile with properties:

                   Path: "C:\workSpace\examples\airframe3\data\controller.sldd"
                 Labels: [1×1 matlab.project.Label]
               Revision: "27b6d5ec735ea103997d4cf6fc7abe625665678b"
    SourceControlStatus: Unmodified

Исследуйте метки 10-го файла.

proj.Files(10).Labels

ans =

  Label with properties:

            File: "C:\workSpace\examples\airframe3\data\controller.sldd"
        DataType: 'none'
            Data: []
            Name: "Design"
    CategoryName: "Classification"

Получите конкретный файл по наименованию.

myfile = findFile(proj, 'models/AnalogControl.slx')

myfile =

  ProjectFile with properties:

                   Path: "C:\workSpace\examples\airframe3\models\AnalogControl.slx"
                 Labels: [1×1 matlab.project.Label]
               Revision: "27b6d5ec735ea103997d4cf6fc7abe625665678b"
    SourceControlStatus: Unmodified

Узнайте то, что можно сделать с файлом.

methods(myfile)

Methods for class matlab.project.ProjectFile:

addLabel     findLabel    removeLabel

Получите модифицированные файлы

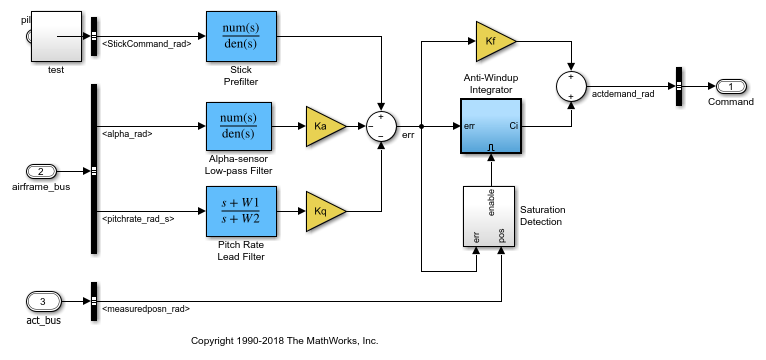

Измените файл модели проекта путем добавления произвольного блока.

open_system('AnalogControl')
add_block('built-in/SubSystem', 'AnalogControl/test')
save_system('AnalogControl')

Получите все модифицированные файлы в проекте. Наблюдайте два модифицированных файла. Сравните с представлением Modified Files в Проекте, где вы видите модифицированный файл модели и соответствующий файл определения проекта.

modifiedfiles = listModifiedFiles(proj)

modifiedfiles =

  1×2 ProjectFile array with properties:

    Path
    Labels
    Revision
    SourceControlStatus

Получите второй модифицированный файл. Наблюдайте файл SourceControlStatus свойство Изменяется. Точно так же listModifiedFiles возвращает любые файлы, которые добавляются, конфликтовал, удаленный, и т.д., которые обнаруживаются в представлении Modified Files в Проекте.

modifiedfiles(2)

ans =

  ProjectFile with properties:

                   Path: "C:\workSpace\examples\airframe3\resources\project\uuid-08e31a06-2b0a-43a0-8031-deb3ab31ef15.xml"
               Revision: ""
    SourceControlStatus: Added

Обновите состояние системы контроля версий прежде, чем запросить отдельные файлы. Вы не должны делать перед использованием listModifiedFiles .

refreshSourceControl(proj)

Получите все файлы проекта с особым состоянием системы контроля версий. Например, получите файлы, которые являются Unmodified .

proj.Files(ismember([proj.Files.SourceControlStatus], matlab.sourcecontrol.Status.Unmodified))

ans =

  1×23 ProjectFile array with properties:

    Path
    Labels
    Revision
    SourceControlStatus

Получите зависимости от файла

Обновите зависимости от файла. Проект запускает анализ зависимостей, чтобы обновить известные зависимости между файлами проекта.

updateDependencies(proj)

Получите список зависимостей в проекте Корпуса. Свойство Dependencies содержит график зависимостей между файлами проекта, хранившими как объект диграфа MATLAB.

g = proj.Dependencies

g =

  digraph with properties:

    Edges: [21×1 table]
    Nodes: [21×1 table]

Потребуйте файлов моделью.

requiredFiles = bfsearch(g, which('AnalogControl'))

requiredFiles =

  3×1 cell array

    {'C:\workSpace\examples\airframe3\models\AnalogControl.slx'}
    {'C:\workSpace\examples\airframe3\data\controller.sldd'    }
    {'C:\workSpace\examples\airframe3\data\buses.sldd'         }

Получите файлы верхнего уровня всех типов в графике.

g.Nodes.Name(indegree(g)==0);

Получите файлы верхнего уровня, которые имеют зависимости.

g.Nodes.Name(indegree(g)==0 & outdegree(g)>0)

ans =

  4×1 cell array

    {'C:\workSpace\examples\airframe3\models\DigitalControl.slx'}
    {'C:\workSpace\examples\airframe3\models\LinearActuator.slx'}
    {'C:\workSpace\examples\airframe3\models\slproject_f14.slx' }
    {'C:\workSpace\examples\airframe3\tests\f14_airframe_test.m'}

Найдите повлиявшими (или "в восходящем направлении") файлы путем создания транспонированного графика.

transposed   = flipedge(g)
impacted = bfsearch(transposed, which('vertical_channel'))

transposed =

  digraph with properties:

    Edges: [21×1 table]
    Nodes: [21×1 table]


impacted =

  4×1 cell array

    {'C:\workSpace\examples\airframe3\models\vertical_channel.slx'}
    {'C:\workSpace\examples\airframe3\models\f14_airframe.slx'    }
    {'C:\workSpace\examples\airframe3\models\slproject_f14.slx'   }
    {'C:\workSpace\examples\airframe3\tests\f14_airframe_test.m'  }

Найдите файлы повлиявшими словарем данных.

impacted2 = bfsearch(transposed, which('buses.sldd'))

impacted2 =

  11×1 cell array

    {'C:\workSpace\examples\airframe3\data\buses.sldd'             }
    {'C:\workSpace\examples\airframe3\data\controller.sldd'        }
    {'C:\workSpace\examples\airframe3\data\system_model.sldd'      }
    {'C:\workSpace\examples\airframe3\tests\f14_airframe_test.m'   }
    {'C:\workSpace\examples\airframe3\models\AnalogControl.slx'    }
    {'C:\workSpace\examples\airframe3\models\DigitalControl.slx'   }
    {'C:\workSpace\examples\airframe3\models\LinearActuator.slx'   }
    {'C:\workSpace\examples\airframe3\models\NonLinearActuator.slx'}
    {'C:\workSpace\examples\airframe3\models\f14_airframe.slx'     }
    {'C:\workSpace\examples\airframe3\models\slproject_f14.slx'    }
    {'C:\workSpace\examples\airframe3\models\vertical_channel.slx' }

Получите информацию о своих файлах, таких как количество зависимостей и висячих строк.

averageNumDependencies = mean(outdegree(g));
numberOfOrphans = sum(indegree(g)+outdegree(g)==0);

Если вы хотите внести изменения в иерархию модели, начиная с самого начала, найдите топологический порядок.

ordered = g.Nodes.Name(flip(toposort(g)));

Запросите ярлыки

Исследуйте свойство Shortcuts проекта.

shortcuts = proj.Shortcuts

shortcuts =

  1×7 Shortcut array with properties:

    Name
    Group
    File

Исследуйте ярлык в массиве.

shortcuts(7)

ans =

  Shortcut with properties:

     Name: "Rebuild Project's S-functions"
    Group: "Utility"
     File: "C:\workSpace\examples\airframe3\utilities\rebuild_s_functions.m"

Получите путь к файлу ярлыка.

shortcuts(7).File

ans =

    "C:\workSpace\examples\airframe3\utilities\rebuild_s_functions.m"

Исследуйте все файлы в массиве ячеек ярлыков.

{shortcuts.File}'

ans =

  7×1 cell array

    {["C:\workSpace\examples\airframe3\custom_tasks\analyzeModelFiles.m"]}
    {["C:\workSpace\examples\airframe3\custom_tasks\billOfMaterials.m"  ]}
    {["C:\workSpace\examples\airframe3\custom_tasks\checkCodeProblems.m"]}
    {["C:\workSpace\examples\airframe3\custom_tasks\runUnitTest.m"      ]}
    {["C:\workSpace\examples\airframe3\models\slproject_f14.slx"        ]}
    {["C:\workSpace\examples\airframe3\reports\slproject_f14.pdf"       ]}
    {["C:\workSpace\examples\airframe3\utilities\rebuild_s_functions.m" ]}

Пометьте файлы

Создайте новую категорию меток char типа. В Проекте новая категория Инженеров появляется в панели Меток.

createCategory(proj, 'Engineers', 'char')

ans =

  Category with properties:

                Name: "Engineers"
        SingleValued: 0
            DataType: "char"
    LabelDefinitions: [1×0 matlab.project.LabelDefinition]

Узнайте то, что можно сделать с новой категорией.

category = findCategory(proj, 'Engineers');
methods(category)

Methods for class matlab.project.Category:

createLabel  findLabel    removeLabel

Задайте новую метку в новой категории.

createLabel(category, 'Bob');

Получите определение метки.

ld = findLabel(category, 'Bob')

ld =

  LabelDefinition with properties:

            Name: "Bob"
    CategoryName: "Engineers"

Присоедините метку к полученному файлу, myfile. Если вы выбираете файл в Проекте, вы видите эту метку в редакторе метки панель.

addLabel(myfile, 'Engineers', 'Bob');

Получите конкретную метку и присоедините данные к ним, например, некоторый текст.

label = findLabel(myfile, 'Engineers', 'Bob');
label.Data = 'Please assess'

label =

  Label with properties:

            File: "C:\workSpace\examples\airframe3\models\AnalogControl.slx"
        DataType: 'char'
            Data: 'Please assess'
            Name: "Bob"
    CategoryName: "Engineers"

Можно задать переменную для данных о метке, например:

mydata = label.Data

mydata =

    'Please assess'

Создайте новую категорию меток с типом числовых данных.

createCategory(proj, 'Assessors', 'double');
category = findCategory(proj, 'Assessors');
createLabel(category, 'Sam');

Присоедините новую метку к заданному файлу и присвойте значение данных 2 метке.

myfile = proj.Files(14);
addLabel(myfile, 'Assessors', 'Sam', 2)

ans =

  Label with properties:

            File: "C:\workSpace\examples\airframe3\lib\timesthree.tlc"
        DataType: 'double'
            Data: 2
            Name: "Sam"
    CategoryName: "Assessors"

Закройте проект

Закрытие проекта в командной строке совпадает с закрытием проекта с помощью инструмента Project. Например, проект осуществляет проверки объявления скриптов завершения работы для несохраненных моделей.

close(proj)

Больше информации

Для получения дополнительной информации об использовании API, введите: doc currentProject.

Чтобы автоматизировать запускают и завершают работу задач, видят, Автоматизируют Задачи Запуска.
