Задайте тип псевдонима в блоке C Function

В этом примере показано, как задать типы данных псевдонима в Функциональном блоке C. Модель читает в исходном и заголовочном файле из Параметров конфигурации> Целевая панель Симуляции. Вычисления выполняются с помощью функций в исходном файле.

Simulink.importExternalCTypes('multiply_func.h');

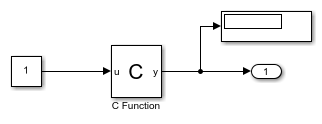

open_system('mCFunction_AliasType');

Задайте тип Псевдонима в заголовочном файле

Задавать тип псевдонима в вашем исходном коде C, который будет использоваться в вашем C Function блокируйте, используйте typedef ключевое слово. В этом примере двойной псевдоним задан как typedef double doubleAlias в multiply_func.h файл.

Задайте типы псевдонима в Функциональном блоке C

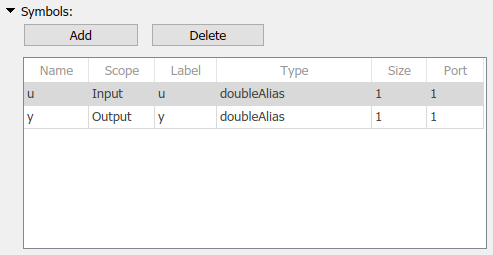

Необходимо задать символы в таблице Symbols параметров Функционального блока C. Задайте символы в блоке, когда псевдоним вводит путем ввода типа псевдонима в столбец Типа таблицы Symbols.
