Используйте правила выравнивания, чтобы отфильтровать результаты покрытия кода
В этом примере показано, как отфильтровать результаты покрытия кода в отчете покрытия после собирающегося покрытия для модели в программном обеспечении в цикле (SIL) или процессор в режиме (PIL) цикла.
Сгенерируйте данные о покрытии кода
Во-первых, поместите модель в режим SIL/PIL. В окне Simulink® нажмите Apps и, под Верификацией кода, Валидацией, и Тестом, нажмите SIL/PIL Manager. На вкладке SIL/PIL измените Автоматизированную верификацию в SIL/PIL симуляцию Только.
В этой модели в качестве примера покрытие включено по умолчанию. Если вы используете свою собственную модель, включаете покрытие в окне Configuration Parameters. Для получения дополнительной информации о настройках покрытия, смотрите, Задают Опции Покрытия.

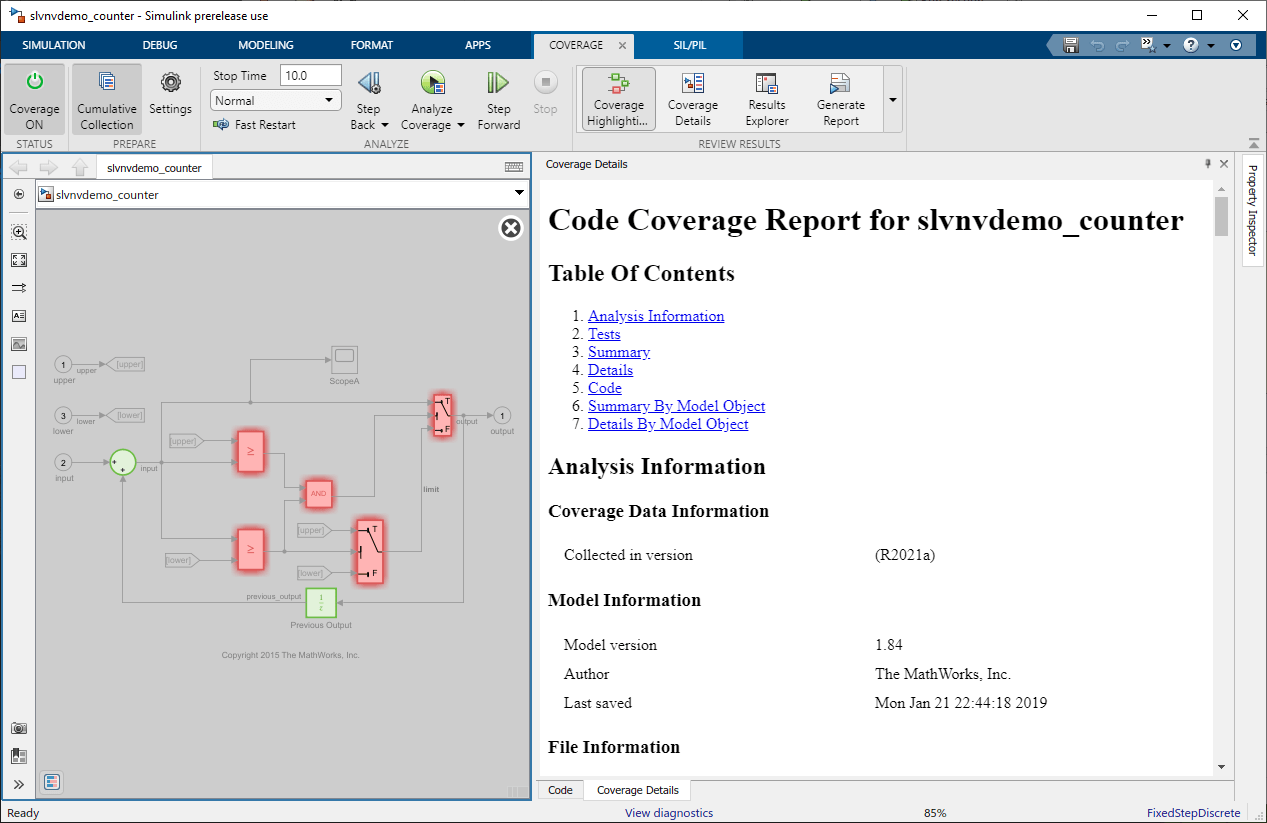

Симулируйте модель и соберите покрытие путем нажатия на Run SIL/PIL. Когда вы симулируете модель, прикрепленная панель открывается рядом с моделью Simulink®. Кликните по вкладке Coverage Details, чтобы видеть отчет покрытия кода.
### Starting build procedure for: slvnvdemo_counter ### Successful completion of build procedure for: slvnvdemo_counter Build Summary Top model targets built: Model Action Rebuild Reason ================================================================================================== slvnvdemo_counter Code generated and compiled Code generation information file does not exist. 1 of 1 models built (0 models already up to date) Build duration: 0h 0m 22.953s ### Preparing to start SIL simulation ... Building with 'gcc'. MEX completed successfully. ### Updating code generation report with SIL files ... ### Starting SIL simulation for component: slvnvdemo_counter ### Stopping SIL simulation for component: slvnvdemo_counter ### Completed code coverage analysis
Выровняйте по ширине Недостающее покрытие кода Используя фильтры покрытия
Если ваша модель имеет недостижимую логику, которая является намеренной, такой как защитный проект модели или обработка исключений, можно выровнять по ширине это недостающее покрытие с помощью фильтров покрытия.

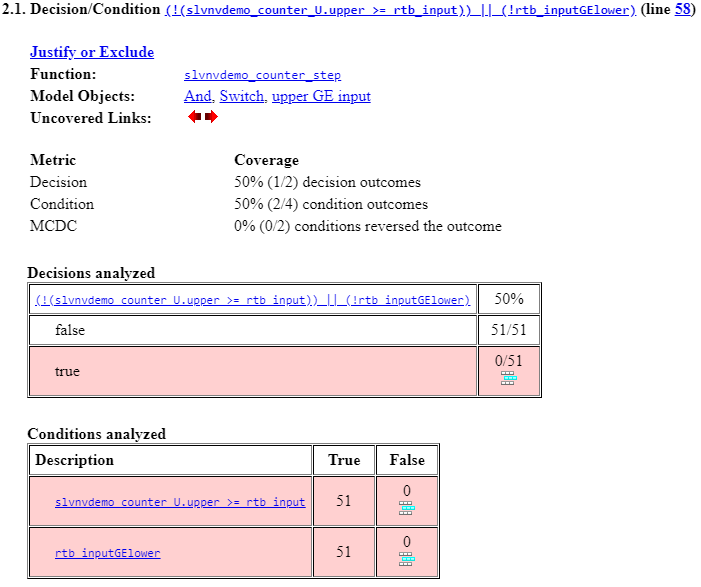

Раздел Summary покрытия кода сообщает о ссылках на каждый исходный файл и функцию. В этом примере нажмите slvnvdemo_counter_step. Отчет покрытия кода переходит к функции с именем slvnvdemo_counter_step. В разделе 2.1, вы видите что оба условия в решении (!(slvnvdemo_counter_U.upper >=z rtb_input)) || (! rtb_inputGElower), | являются ложными, навсегда продвигается.
Выровнять по ширине результат недостающего покрытия, в Условиях анализировало таблицу, рядом с условием slvnvdemo_counter_U.upper >= rtb_input, нажмите значок правила выравнивания Add. Проводник Результатов покрытия открывает и создает правило фильтра выровнять по ширине false результат условия slvnvdemo_counter_U.upper >= rtb_input.

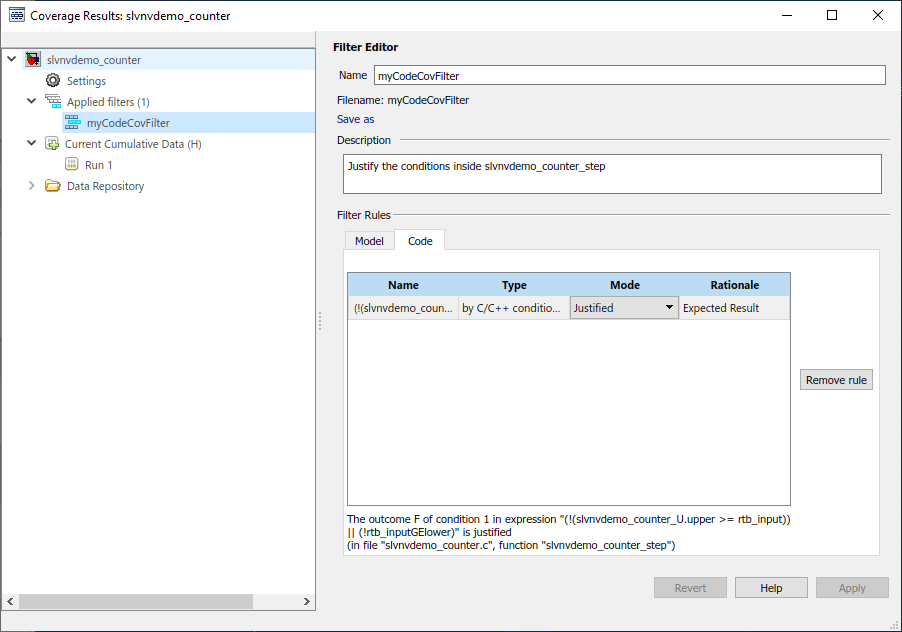

В Редакторе Фильтра панель, набор Поле имени к myCodeCovFilter. Можно установить поле Description на любой описательный текст. Раздел Filter Rules имеет две вкладки, Модель и Код. В этом случае фильтр появляется на вкладке Code, потому что вы фильтруете из отчета покрытия кода. Можно дважды кликнуть поле Rationale, чтобы добавить причину, например, "Ожидаемый результат".
Около верхней части Редактора Фильтра, под полем Filename, нажимают Save as. В окне фильтра Сохранения назовите файл фильтра myCodeCovFilter. Обратите внимание на то, что имя фильтра и имя файла фильтра не должны быть тем же самым.

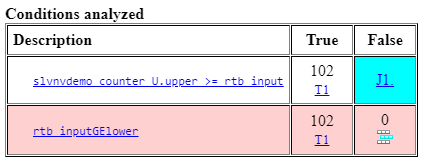

Когда вы сохраняете фильтр, отчет покрытия кода обновляет и отображает выровненный по ширине результат.

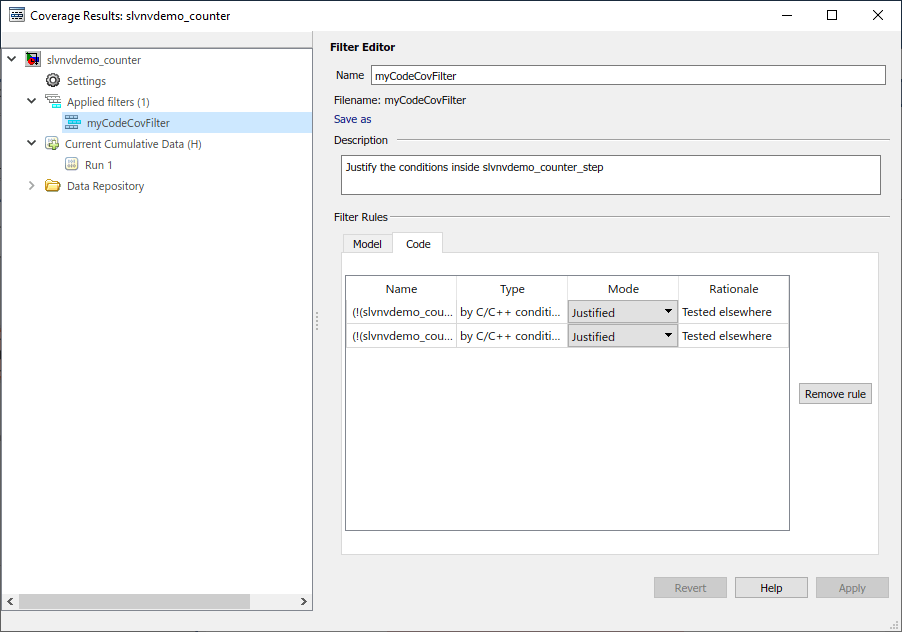

Выровняйте по ширине ложный случай второго условия путем нажатия на фильтр правила выравнивания Add рядом с rtb_inputGElower и выполнение шагов упоминается выше. Это второе правило добавляется к тому же файлу фильтра, который вы создали для первого правила.

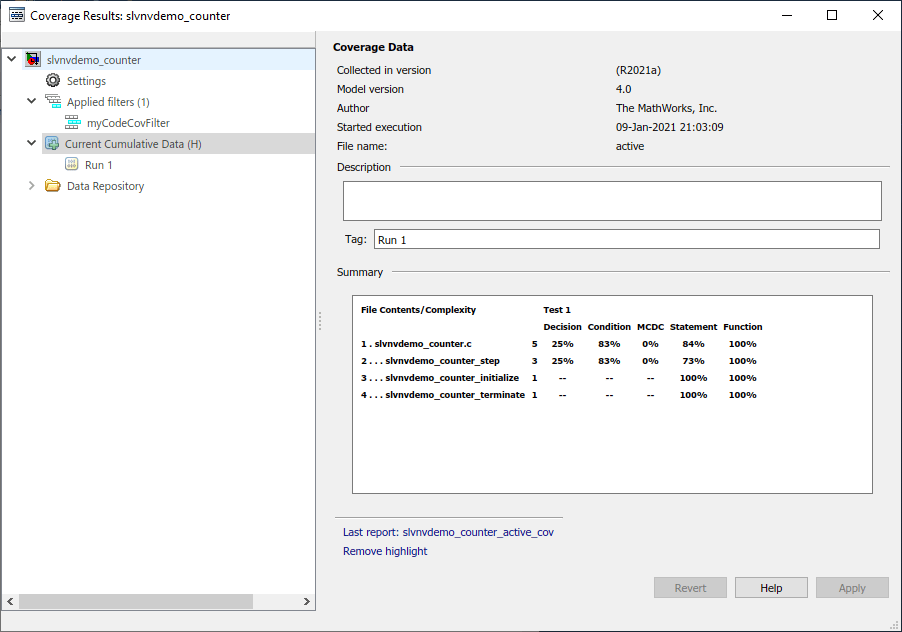

Можно создать новый отчет покрытия кода после применения фильтров покрытия путем нажатия на Current Cumulative Data (H) на левой панели Проводника Результатов покрытия, и затем нажатия на отчет Generate в нижней части панели Данных о Покрытии. Эта ссылка создает автономный отчет, который можно использовать для архивации или совместного использования отчетов.

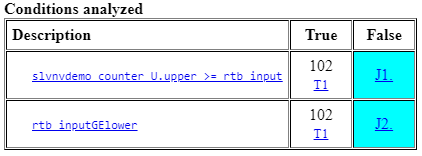

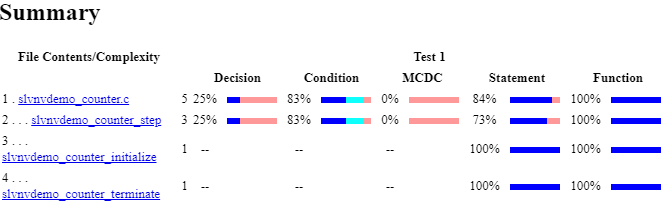

Итоговый раздел отчета покрытия кода отражает улучшенное покрытие условия из-за правил фильтра.

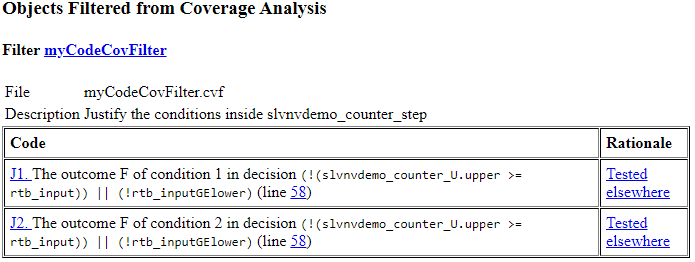

Кроме того, отчет покрытия кода теперь показывает, что раздел назвал Объекты, Фильтрованные от Анализа покрытия, который отображает правила фильтра и объяснения.
