Откройте модель и тестовую обвязку

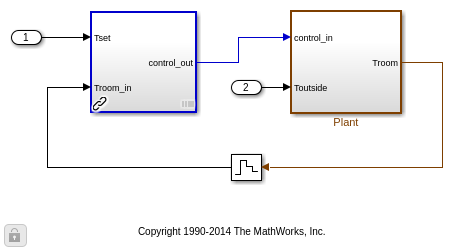

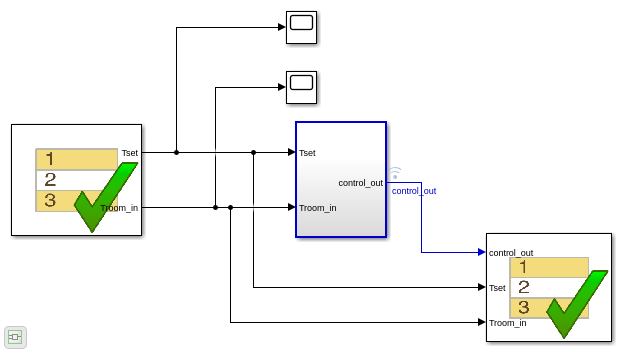

Откройте HeatPumpScenario модель, ScenarioTest используйте, и Тестовый Редактор Последовательности.

open_system('HeatPumpScenario')
sltest.harness.open('HeatPumpScenario/Controller','ScenarioTest');
open_system('ScenarioTest/Test Sequence')

Включите сценарии

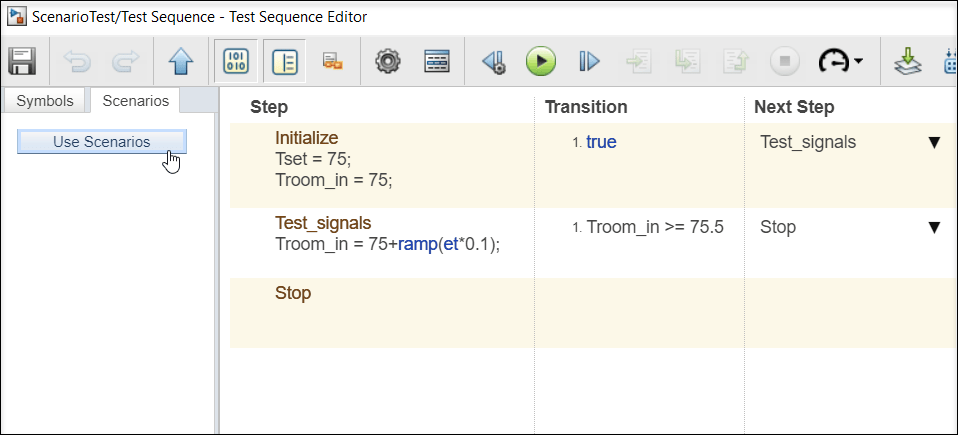

В панели на левой стороне Тестового Редактора Последовательности переключитесь на вкладку Scenarios и нажмите Use Scenarios.

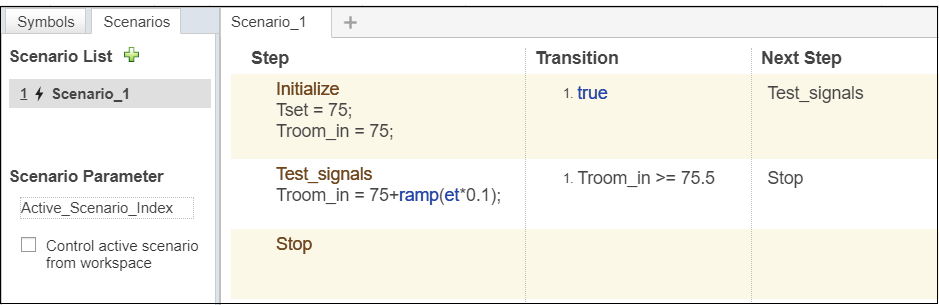

В диалоговом окне Start Using Scenarios нажмите ОК, который подтверждает, что, когда вы переключаетесь на режим сценария, вы не можете вернуться блок Test Sequence к режиму несценария. Существующие шаги и переходы перемещены во вкладку по имени Scenario_1.

Добавьте новый сценарий

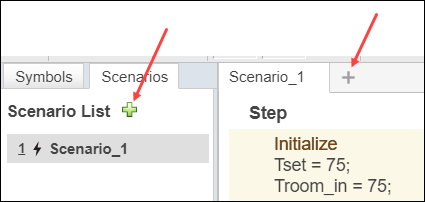

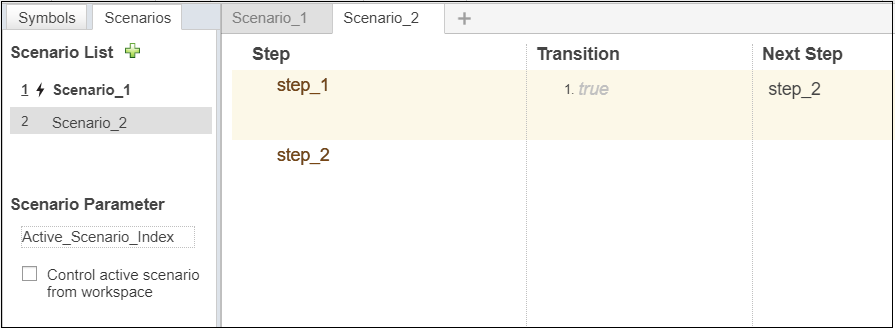

Чтобы добавить новый сценарий, во вкладке Scenarios, кликают по знаку "плюс" рядом со Списком Сценариев. В качестве альтернативы нажмите на знак "плюс" рядом с заголовком вкладки Scenario_1. Новый сценарий называют Scenario_2.

Скопируйте сценарий

Чтобы начать с существующего сценария, можно скопировать его. Перейдите к вкладке Scenarios. Укажите на Scenario_1 в Списке Сценариев, чтобы отобразить Дублирующуюся кнопку сценария. Нажмите Дублирующуюся кнопку сценария, чтобы добавить новый сценарий по имени Scenario_3, который имеет то же содержимое как Scenario_1.

Отредактируйте шаги и переходы

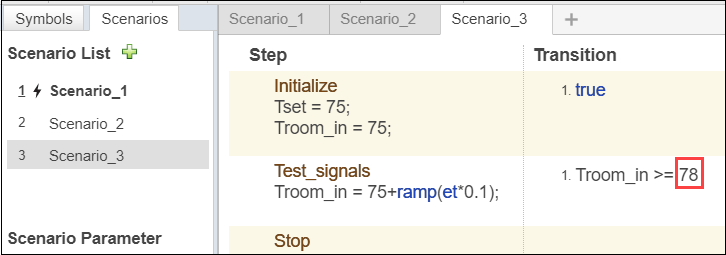

Измените Scenario_3, чтобы измениться, переход Test_signals продвигаются в Troom_in >= 78.

Удалите неиспользованный сценарий

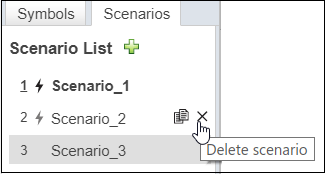

Во вкладке Scenarios на боковой панели наведите на Scenario_2 в Списке Сценариев, чтобы отобразить кнопку Delete Scenario. Нажмите кнопку Delete Scenario и затем нажмите ОК в диалоговом окне, чтобы удалить Scenario_2.

Имя Scenario_3 не изменяется, но индекс сценария, показанный в слева от сценария в изменениях Списка Сценариев в 2, потому что это - теперь второй сценарий.

Активируйте сценарий

На боковой панели Списка Сценариев черный значок молнии и полужирное имя Сценария указывают, что Scenario_1 является в настоящее время активным сценарием. Если при запуске модель, только активные запуски сценария.

Измените активный сценарий в Scenario_3. Укажите на Scenario_3 в Списке Сценариев, чтобы отобразить активировать кнопку, которая является серым ударом молнии. Кликните по удару молнии, чтобы сделать Scenario_3 активным сценарием.

Другой способ управлять, какой сценарий активен, из командной строки. Смотрите раздел Alternative Way to Control Active Scenario ниже.

Запустите активный сценарий

Запустите модель, и вы будете видеть это запуски Scenario_3. Активный сценарий запускается, независимо от которого в настоящее время отображена вкладка сценария. Если вы переключаете отображение на Scenario_1 и нажимаете Run, отображенный сценарий переключает на активный Scenario_3 и запуски тот сценарий.

Альтернативный способ управлять активным сценарием

Вместо того, чтобы установить активный сценарий из Тестового Редактора Последовательности, можно использовать переменную в базовом рабочем пространстве, рабочем пространстве модели или словаре данных, чтобы управлять активным сценарием. Чтобы активировать сценарий, установите значение переменных в индекс сценария.

1. Во вкладке Test Sequence Editor Scenarios перейдите к разделу Scenario Parameter.

2. Включите Управлению активный сценарий из рабочей области. Ранее активный сценарий деактивирован. Когда вы управляете активным сценарием с помощью переменной рабочей области, Тестовый Редактор Последовательности не знает, какой сценарий активен, пока вы не нажимаете Run.

3. В данном примере в базовом рабочем пространстве, создайте переменную под названием Active_Scenario_Index и набор это, чтобы активировать первый сценарий, Scenario_1, путем ввода: Active_Scenario_Index = Simulink.Parameter(1);

4. Возвратитесь к Тестовому Редактору Последовательности и нажмите Run. Запуски Scenario_1.

Вместо того, чтобы использовать Active_Scenario_Index как имя переменной, можно задать другое имя.

1. В данном примере в Тестовом Редакторе Последовательности, в разделе Scenario Parameter, нажимают на Active_Scenario_Index и введите новое имя, такое как ChangeScenario.

2. В базовом рабочем пространстве создайте переменную под названием ChangeScenario. Установите его на желаемый индекс сценария, такой как 1, путем ввода: ChangeScenario = Simulink.Parameter(1);.

3. Возвратитесь к Тестовому Редактору Последовательности и нажмите Run. Запуски Scenario_1.

Используйте итерации, чтобы запустить несколько сценариев в тесте

Можно запустить несколько сценариев в тесте при помощи итераций. В этом разделе описываются сценарии в итерациях с помощью менеджера по Тесту.

1. В менеджере по Тесту создайте тестовый файл, тестовый набор и тест симуляции.

2. В Системе Под Экспериментальным участком, набор Модель к HeatPumpScenario и Обвязка к ScenarioTest.

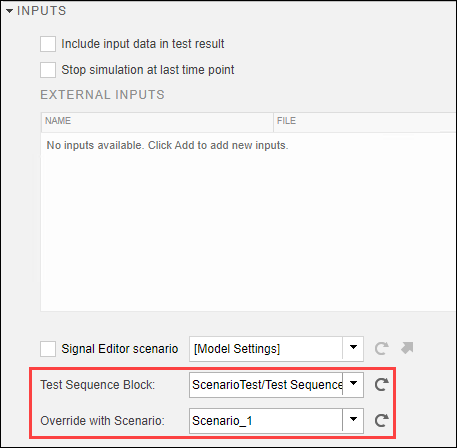

3. В разделе Inputs кликните по Значку обновления рядом с полем Test Sequence Block, чтобы заполнить его с путями, чтобы Протестировать блоки Последовательности в обвязке.

4. Установите тестовый блок последовательности на ScenarioTest/Test Sequence блокируйтесь, который имеет сценарии, чтобы использовать в итерациях.

5. Кликните по Значку обновления рядом с полем Override with Scenario, чтобы заполнить его со сценариями в выбранном блоке.

6. Установите переопределение со сценарием к Scenario_1, которые устанавливают тот сценарий как значение по умолчанию для всех итераций. Этот сценарий заменяет активный сценарий в блоке Test Sequence. В разделе Iterations можно изменить этот сценарий по умолчанию в другой сценарий для каждой итерации.

Если вы не выбираете сценарий, активный сценарий в блоке Test Sequence используется в качестве значения по умолчанию.

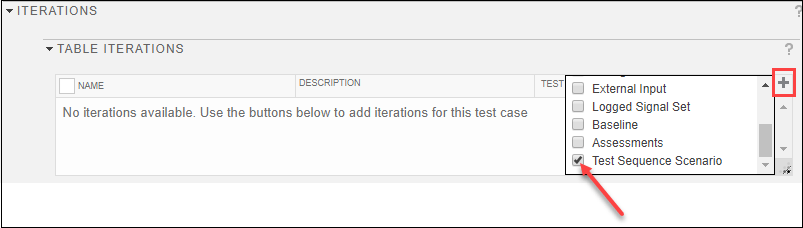

7. В разделе Iterations расширьте Табличные Итерации, кликните по знаку "плюс" в верхнем правом углу таблицы и выберите Test Sequence Scenario, чтобы добавить что столбец в таблицу.

8. Нажмите Add в нижней части Табличных Итераций, чтобы добавить отдельные итерации. Тестовый столбец Сценария Последовательности для каждой итерации показывает сценарий по умолчанию. В этом случае это показывает [Default] Scenario_1.

В качестве альтернативы нажмите Auto Generate и выберите Test Sequence Scenario, чтобы сгенерировать итерацию для каждого сценария в выбранном блоке Test Sequence. В Тестовом столбце Сценария Последовательности каждая итерация присвоена отдельная итерация.

9. В Тестовом столбце Сценария Последовательности итерации кликните по имени сценария, чтобы просмотреть список доступных сценариев. Выберите различный сценарий из значения по умолчанию для одной из итераций.

10. Запустите тест.
