Проблемный оператор

Проблема состоит в том, чтобы найти, что параметры классификации Машин опорных векторов (SVM) минимизируют перекрестную подтвержденную потерю. Определенная модель эквивалентна в, Оптимизируют перекрестный Подтвержденный Классификатор Используя bayesopt. Поэтому целевая функция является по существу тем же самым, кроме него также вычисляет UserData, в этом случае количество векторов поддержки в модели SVM, подбиравшей к текущим параметрам.

Создайте пользовательскую функцию построения графика, которая строит количество векторов поддержки в модели SVM, в то время как оптимизация прогрессирует. Чтобы предоставить доступ к функции построения графика к количеству векторов поддержки, создайте третий выход, UserData, возвратить количество векторов поддержки.

Целевая функция

Создайте целевую функцию, которая вычисляет потерю перекрестной проверки для фиксированного раздела перекрестной проверки, и это возвращает количество векторов поддержки в получившейся модели.

function [f,viol,nsupp] = mysvmminfn(x,cdata,grp,c)
SVMModel = fitcsvm(cdata,grp,'KernelFunction','rbf',...
    'KernelScale',x.sigma,'BoxConstraint',x.box);
f = kfoldLoss(crossval(SVMModel,'CVPartition',c));
viol = [];
nsupp = sum(SVMModel.IsSupportVector);
end

Пользовательская функция построения графика

Создайте пользовательскую функцию построения графика, которая использует информацию, вычисленную в UserData. Имейте график функций и текущее количество ограничений и количество ограничений для модели с лучшей найденной целевой функцией.

function stop = svmsuppvec(results,state)
persistent hs nbest besthist nsupptrace
stop = false;
switch state
    case 'initial'
        hs = figure;
        besthist = [];
        nbest = 0;
        nsupptrace = [];
    case 'iteration'
        figure(hs)
        nsupp = results.UserDataTrace{end};   % get nsupp from UserDataTrace property.
        nsupptrace(end+1) = nsupp; % accumulate nsupp values in a vector.
        if (results.ObjectiveTrace(end) == min(results.ObjectiveTrace)) || (length(results.ObjectiveTrace) == 1) % current is best
            nbest = nsupp;
        end
        besthist = [besthist,nbest];
        plot(1:length(nsupptrace),nsupptrace,'b',1:length(besthist),besthist,'r--')
        xlabel 'Iteration number'
        ylabel 'Number of support vectors'
        title 'Number of support vectors at each iteration'
        legend('Current iteration','Best objective','Location','best')
        drawnow
end

Настройка модели

Сгенерируйте десять базисных точек для каждого класса.

rng default
grnpop = mvnrnd([1,0],eye(2),10);
redpop = mvnrnd([0,1],eye(2),10);

Сгенерируйте 100 точек данных каждого класса.

redpts = zeros(100,2);grnpts = redpts;
for i = 1:100
    grnpts(i,:) = mvnrnd(grnpop(randi(10),:),eye(2)*0.02);
    redpts(i,:) = mvnrnd(redpop(randi(10),:),eye(2)*0.02);
end

Поместите данные в одну матрицу и сделайте векторный grp это помечает класс каждой точки.

cdata = [grnpts;redpts];
grp = ones(200,1);
% Green label 1, red label -1
grp(101:200) = -1;

Проверяйте основную классификацию всех данных с помощью параметров SVM по умолчанию.

SVMModel = fitcsvm(cdata,grp,'KernelFunction','rbf','ClassNames',[-1 1]);

Настройте раздел, чтобы зафиксировать перекрестную проверку. Без этого шага перекрестная проверка случайна, таким образом, целевая функция не детерминирована.

c = cvpartition(200,'KFold',10);

Проверяйте точность перекрестной проверки исходной подобранной модели.

loss = kfoldLoss(fitcsvm(cdata,grp,'CVPartition',c,...
    'KernelFunction','rbf','BoxConstraint',SVMModel.BoxConstraints(1),...
    'KernelScale',SVMModel.KernelParameters.Scale))

loss =

    0.1350

Подготовьте переменные к оптимизации

Целевая функция берет вход z = [rbf_sigma,boxconstraint] и возвращает значение перекрестной проверки потерь z. Возьмите компоненты z как положительные, преобразованные в журнал переменные между 1e-5 и 1e5. Выберите широкий спектр, потому что вы не знаете, какие значения, вероятно, будут хороши.

sigma = optimizableVariable('sigma',[1e-5,1e5],'Transform','log');
box = optimizableVariable('box',[1e-5,1e5],'Transform','log');

Установите функцию построения графика и вызовите оптимизатор

Ищите лучшие параметры [sigma,box] использование bayesopt. Для воспроизводимости выберите 'expected-improvement-plus' функция захвата. Функция захвата по умолчанию зависит от времени выполнения, таким образом, это может дать различные результаты.

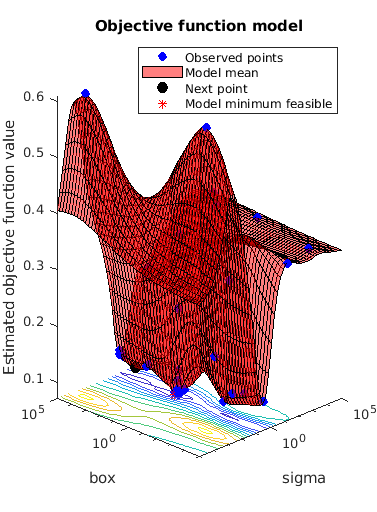

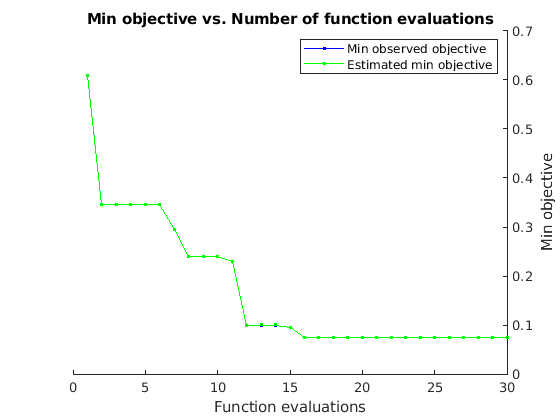

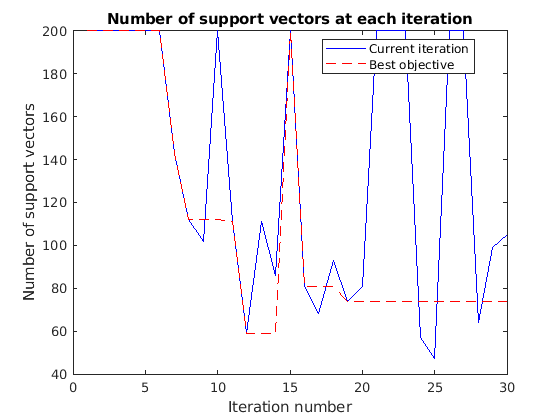

Постройте количество векторов поддержки в зависимости от номера итерации и постройте количество векторов поддержки для лучших найденных параметров.

obj = @(x)mysvmminfn(x,cdata,grp,c);
results = bayesopt(obj,[sigma,box],...
    'IsObjectiveDeterministic',true,'Verbose',0,...
    'AcquisitionFunctionName','expected-improvement-plus',...
    'PlotFcn',{@svmsuppvec,@plotObjectiveModel,@plotMinObjective})

results =

  BayesianOptimization with properties:

                      ObjectiveFcn: @(x)mysvmminfn(x,cdata,grp,c)
              VariableDescriptions: [1x2 optimizableVariable]
                           Options: [1x1 struct]
                      MinObjective: 0.0750
                   XAtMinObjective: [1x2 table]
             MinEstimatedObjective: 0.0750
          XAtMinEstimatedObjective: [1x2 table]
           NumObjectiveEvaluations: 30
                  TotalElapsedTime: 40.6641
                         NextPoint: [1x2 table]
                            XTrace: [30x2 table]
                    ObjectiveTrace: [30x1 double]
                  ConstraintsTrace: []
                     UserDataTrace: {30x1 cell}
      ObjectiveEvaluationTimeTrace: [30x1 double]
                IterationTimeTrace: [30x1 double]
                        ErrorTrace: [30x1 double]
                  FeasibilityTrace: [30x1 logical]
       FeasibilityProbabilityTrace: [30x1 double]
               IndexOfMinimumTrace: [30x1 double]
             ObjectiveMinimumTrace: [30x1 double]
    EstimatedObjectiveMinimumTrace: [30x1 double]
