Find Local Maxima

Найдите локальные максимумы в матрицах

Библиотека:
Computer Vision Toolbox / Статистика

Описание

Блок Find Local Maxima находит локальные максимумы в данной входной матрице. Блок находит локальные максимумы значений в области заданными размером окружения. Блок сравнивает значения в поисковой области к заданному пользователями порогу и идентифицирует значение, которое больше или равно порогу как локальный максимум. После нахождения локального максимума блок устанавливает все матричные значения в окружении, включая максимальное значение, чтобы обнулить. Этот шаг гарантирует, что последующие поисковые запросы не включают этот максимум. Повторения процесса до блока или находят все допустимые максимумы или конкретное количество локальных максимумов.

Порог и размер окружения должны быть выбраны таким образом, что блок обнаруживает только истинные локальные максимумы и устраняет ложный peaks.

Вход с этим блоком может также быть матрицей Хью, сгенерированной от блока Hough Transform. Блок Find Local Maxima выводит на основе одно [x y] координаты обнаруженных локальных максимумов. Данные, отправленные во все входные порты, должны быть совпадающим типом данных.

Порты

Входной параметр

развернуть все

`I` входной параметр
M-by-N матрица

Введите в виде M-by-N матрицу, в которой вы хотите обнаружить локальные максимумы. Если вход является матрицей Хью выход от блока Hough Transform, выберите параметр Input is Hough matrix spanning full theta range, который переименовывает этот порт как Hough.

`Th` — Порог для обнаружения локальных максимумов
скаляр

Порог для обнаруживающих локальных максимумов в виде скаляра.

Зависимости

Чтобы включить этот порт, установите параметр Source of threshold value на Input port.

Вывод

развернуть все

`Idx` — Координаты локальных максимумов
P-by-2 матрица

Координаты локальных максимумов, возвращенных как P-by-2 матрица на основе одного [x y] координаты. P представляет количество локальных максимумов.

Типы данных: single | double | uint8 | uint16 | uint32

`Count` — Количество локальных максимумов
скаляр

Количество локальных максимумов, возвращенных как скаляр.

Зависимости

Чтобы включить этот порт, снимите флажок для параметра Output variable size signal.

Типы данных: single | double | uint8 | uint16 | uint32

Параметры

развернуть все

`Maximum number of local maxima` — Максимальное количество локальных максимумов, чтобы обнаружить
2 (значения по умолчанию) | положительное целое число

Задайте максимальное количество локальных максимумов, чтобы обнаружить во входной матрице. Значение должно быть положительным целым числом, больше, чем 0.

`Neighborhood size` — Размер области окружения
[5 7 ] (значение по умолчанию) | двухэлементный вектор

Задайте размер области окружения как двухэлементный вектор в форме [r c]. Вектор задает размер окна r ×c, в котором блок определяет локальные максимумы. Размер окна должен быть больше или быть равен 1×1.

`Source of threshold value` — Источник, чтобы ввести пороговое значение
`Specify via dialog` (значение по умолчанию) | `Input port`

Задайте источник для ввода порогового значения. Когда вы выбираете Input port, блок включает порт Th. Когда вы выбираете Specify via dialog, блок включает параметр Threshold.

`Threshold` — Порог для обнаружения локальных максимумов
10 (значений по умолчанию) | скаляр

Задайте скалярное значение, которое представляет порог для обнаружения локальных максимумов.

Зависимости

Чтобы включить этот параметр, установите параметр Source of threshold value на Specify via dialog.

`Input is Hough matrix spanning full theta range` — Является ли введенный матрицей Хью
от (значения по умолчанию) | на

Выберите параметр, если вход с этим блоком является матрицей Хью выход от блока Hough Transform. Блок Find Local Maxima принимает, что вход является матрицей Хью, которая антисимметрична об оси ро со значениями theta от-pi/2 до радианов пи/2. В результате, если локальный максимум около контура, и его область окружения находится вне матрицы Хью, блок обнаруживает только один локальный максимум. Блок игнорирует соответствующий антисимметричный максимум.

`Index output data type` — Тип данных для координат локальных максимумов
`uint32` (значение по умолчанию) | `double` | `single` | `uint8` | `uint16`

Задайте тип данных для координат локальных максимумов, возвращенных в выходном порту Idx.

`Output variable size signal` — Поддержите входные сигналы различной длины
на (значении по умолчанию) | прочь

Задайте, поддерживает ли модель входные сигналы различной длины.

`Count output data type` — Тип данных для количества локальных максимумов
`uint32` (значение по умолчанию) | `double` | `single` | `uint8` | `uint16`

Задайте тип данных для количества локальных максимумов, возвращенных в выходном порту Count.

Зависимости

Чтобы включить этот параметр, очистите параметр Output variable size signal.

Примеры модели

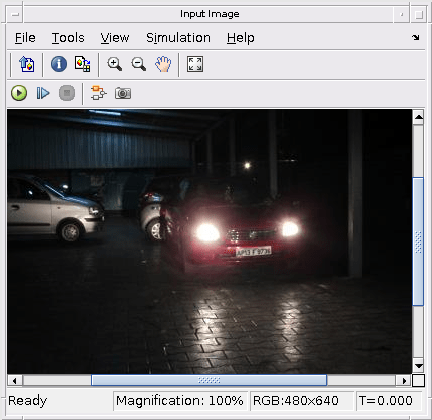

Найдите локальные максимумы в изображении

Найдите локальные максимумы в изображении.

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
