Вращайте ROI в изображении
В этом примере показано, как применить преобразование вращения к видимой области (ROI) во входном изображении.
Модель в качестве примера
Откройте модель Simulink®.
modelname = 'ex_rotatewarp.slx';
open_system(modelname)

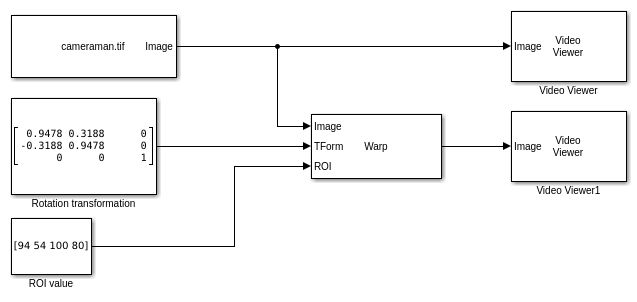

Модель читает входное изображение при помощи блока Image From File. Чтобы применить преобразование вращения к конкретной области во входном изображении, вы должны
задайте матрицу преобразования вращения
задайте ROI
Модель затем вращает выбранный ROI при помощи Warp блок с этими значениями параметров:
Источник матрицы преобразования -
Input port. Это включаетTFormвходной порт. Задайте значение матрицы преобразования вращения как
при помощи Constantблок.Метод интерполяции -
BilinearЗначение заливки фона -
0Источник положения выходного изображения -
Same as input imageВыберите Разрешать параметр входного порта ROI. Задайте значение для входного порта ROI как
при помощи Constantблок.
Симулируйте и отобразите результаты

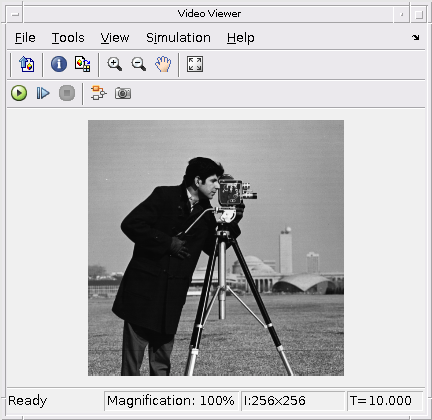

Запустите модель и отобразите результаты при помощи блока Video Viewer.
sim(modelname);
